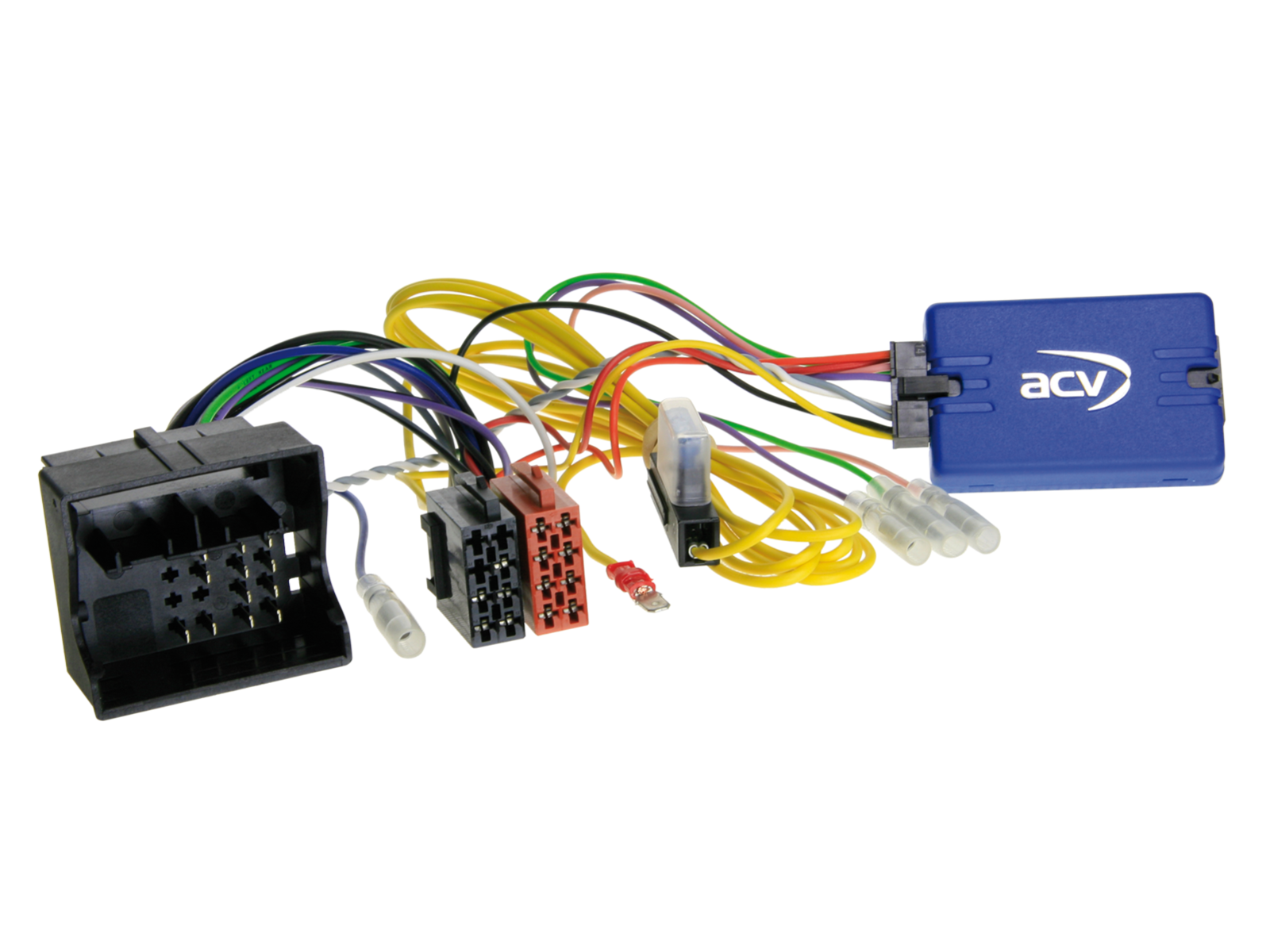

Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42SMC005-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre Mercedes C-class (S204) (09/07->01/11), C-class (W204) (03/07->01/11), E-class (S212)
Viac o produkte
67,79 EUR
Katalógové číslo: 42SMC005-0
1 až 4 týždneStrážny pes
Registrujte sa do Ahifi clubu a získajte veľa výhod!
Pomôžeme vám s nákupom

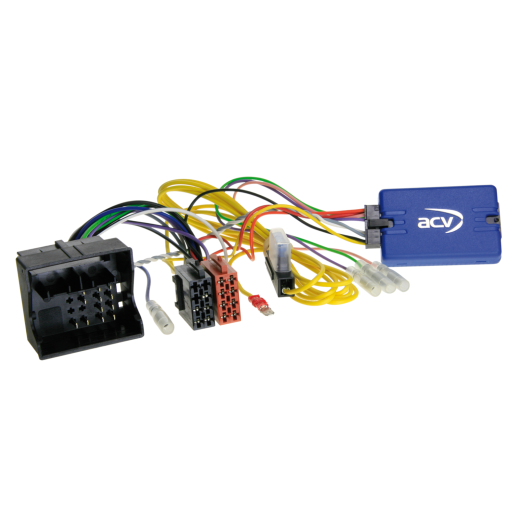

Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42SMC005-0

Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42SMC005-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru neoriginálnej jednotky môžu byť niektoré funkcie obmedzené alebo nahradené inými. Porovnajte zobrazené konektory adaptéra s konektormi vo vašom vozidle a uistite sa, že sú zhodné po vizuálnej aj technickej stránke. Overte, či bolo vo vozidle použité niektoré z uvedených originálnych autorádií. Pred konečnou montážou skontrolujte funkcie vozidla, nastavenie a ovládanie z volantu.

Určené pre automobily

  • Mercedes C-class (S204) (09/2007->01/2011) bez OEM audiosystému, pripojenie na 40 Pin Quadlock a +12V stály prúd žltý Klemme 30 istený z batérie, modrý vodič anténny remote.
  • Mercedes C-class (W204) (03/2007->01/2011) bez OEM audiosystému, pripojenie na 40 Pin Quadlock a +12V stály prúd žltý Klemme 30 istený z batérie, modrý vodič anténny remote.
  • Mercedes E-class (S212) (07/2009->01/2013) bez OEM audiosystému, pripojenie na 40 Pin Quadlock a +12V stály prúd žltý Klemme 30 istený z batérie, modrý vodič anténny remote.
  • Mercedes E-class (W212) (03/2009->01/2013) bez OEM audiosystému, pripojenie na 40 Pin Quadlock a +12V stály prúd žltý Klemme 30 istený z batérie, modrý vodič anténny remote.

CAN Bus informácie

  • Pripojenie: 40 Pin Quadlock Mercedes konektor.
  • Napájanie: +12V stály prúd žltý Klemme 30 (batéria, istené).
  • Určené pre vozidlá bez OEM audiosystému.
  • Anténny remote: modrý vodič +12V.

Dôležité doplňujúce informácie

  • K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodným OEM autorádiom.
  2. Demontáž OEM jednotky vykonávajte bez napätia.
  3. Skontrolujte všetky prípoje rozhrania bez napätia.

Pripojenie a poradie zapojenia

  1. Všetky nastavenia a konfigurácie vykonávajte bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla rádia.
  3. Pripojte kábel podľa návodu k aftermarket rádiu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Hlavný napájací spoj pripojte ako posledný.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise a BDA.
  7. Nakonfigurujte aftermarket rádio pre funkcie SWC, kameru, handsfree, napájanie antény a pod.
  8. Vykonajte test funkcie ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla

  • Zmeny vykonávajte bez napätia.
  • Po zmene postupujte podľa krokov 5–8 vyššie.

V prípade poruchy rozhrania alebo systému vozidla

  • Vráťte do vozidla pôvodnú OEM jednotku.
  • Zapnite OEM jednotku.
  • Počkajte na uspatie CAN Bus.
  • Skontrolujte hardvérovú konfiguráciu rozhrania.
  • Po uspatie CAN Bus postupujte podľa krokov 5–8 vyššie.

Pri úpravách zapojenia alebo vedení kabeláže

  • Úpravy smie vykonávať len odborne vyškolený personál.
  • Pred zapojením overte súlad s požiadavkami výrobcu a vplyv na záruku.
  • Pred zapojením overte funkciu meraním a podľa schémy vozidla.
  • Úpravy vykonávate na vlastné riziko bez záruky funkčnosti.
  • Úpravy vykonávate bez záruky na prípadné poškodenie vozidla, zariadenia či rozhrania.
  • Úpravy na vopred osadenej kabeláži môžu zrušiť záruku produktu.
Katalógové číslo42SMC005-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
