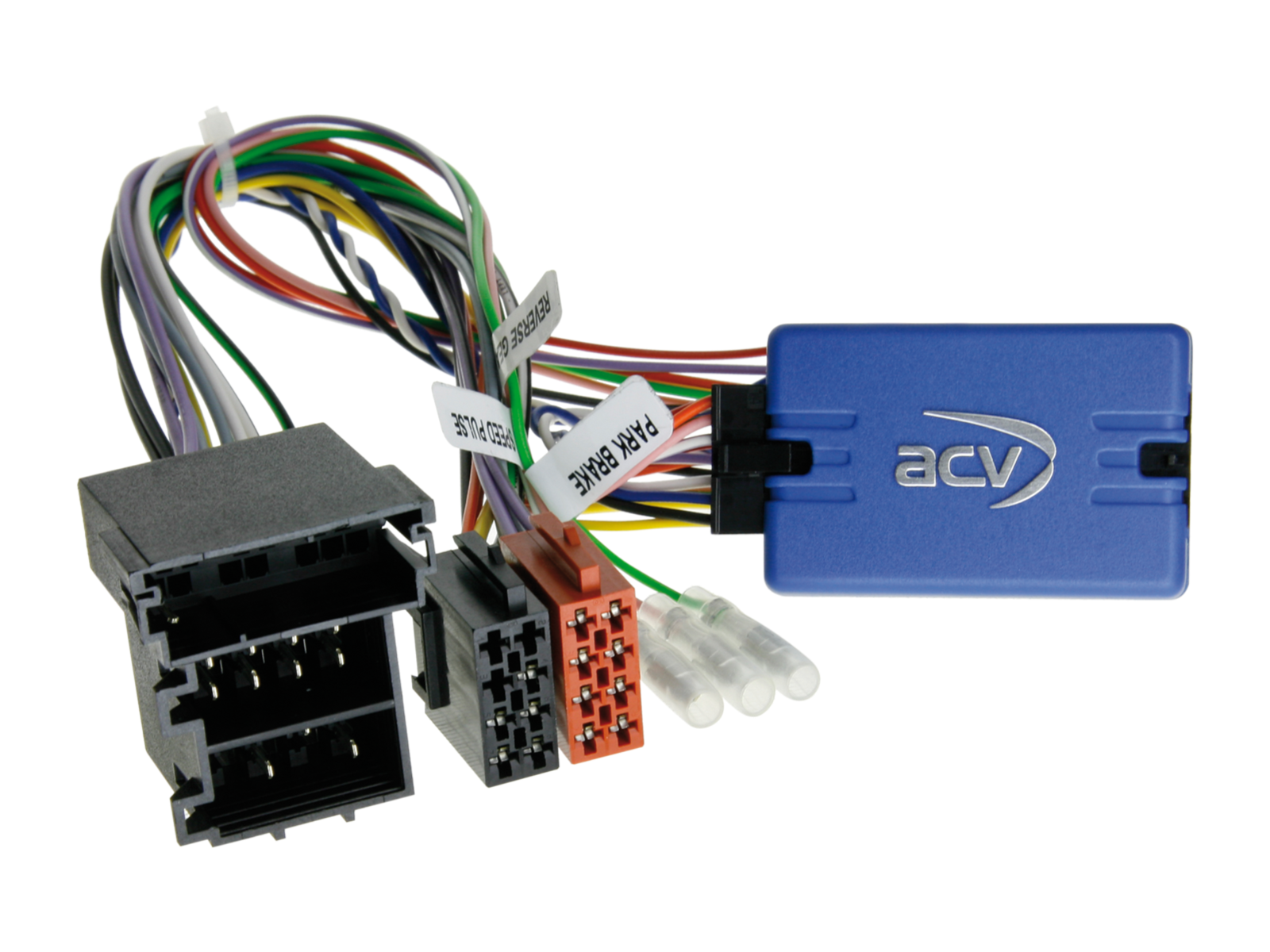

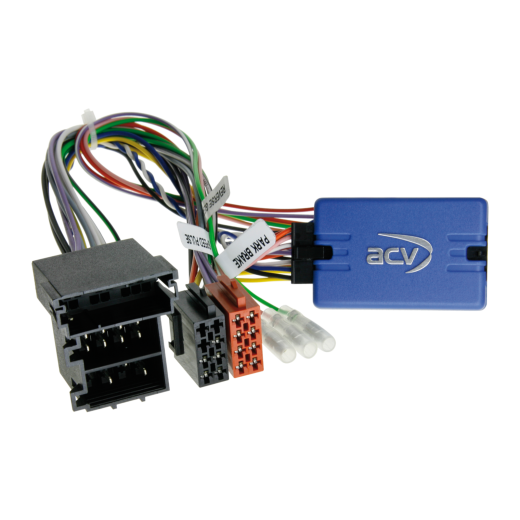

Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42SMC003-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru neoriginálnej jednotky môžu byť niektoré funkcie obmedzené alebo nahradené inými. Porovnajte zobrazené konektory adaptéra s konektormi vo vašom vozidle a uistite sa, že sú zhodné po vizuálnej aj technickej stránke. Overte, či bolo vo vozidle použité niektoré z uvedených originálnych autorádií. Pred konečnou montážou skontrolujte funkcie vozidla, nastavenie a ovládanie z volantu.

Určené pre automobily

Mercedes A-class (C169/W169) (10/2004->04/2008) s CAN Bus v Mini ISO konektore a 1-DIN Audio 5 OEM jednotkou, u vozidiel s prípravou na rádio skontrolovať zapojenie ISO konektora pred inštaláciou meraním.
Mercedes A-class (C169/W169) (06/2008->06/2012) s CAN Bus v Mini ISO konektore a 1-DIN Audio 5 OEM jednotkou, u vozidiel s prípravou na rádio skontrolovať zapojenie ISO konektora pred inštaláciou meraním.
Mercedes B-class (T245) (07/2005->04/2008) s CAN Bus v Mini ISO konektore a 1-DIN Audio 5 OEM jednotkou.
Mercedes B-class (T245) (04/2008->09/2011) s CAN Bus v Mini ISO konektore a 1-DIN Audio 5 OEM jednotkou.
Mercedes C-class (CL203/S203/W203) (02/2004->09/2007) s CAN Bus v Mini ISO konektore a 1-DIN Audio 5 OEM jednotkou.
Mercedes Sprinter (W906) (04/2006->08/2013) s CAN Bus v Mini ISO konektore, u vozidiel s prípravou na rádio bez OEM jednotky použiť LFB Mercedes/VW Crafter ISO príprava adaptér 42smc017.
Mercedes Sprinter (W906) (08/2013->05/2018) s CAN Bus v Mini ISO konektore, u vozidiel s prípravou na rádio bez OEM jednotky použiť LFB Mercedes/VW Crafter ISO príprava adaptér 42smc017.
Mercedes Vito/Viano (W639) (04/2006->08/2010) s CAN Bus v Mini ISO konektore.
Mercedes Vito/Viano (W639) (09/2010->03/2014) s CAN Bus v Mini ISO konektore.

CAN Bus informácie

Pripojenie: ISO / Mini ISO konektor.
Určené pre vozidlá s CAN Bus v Mini ISO konektore a 1-DIN Audio 5 OEM jednotkou.
U vozidiel s prípravou na rádio skontrolovať zapojenie ISO konektora pred inštaláciou meraním – chybná inštalácia môže poškodiť rozhranie.
Pin 7: +12V zapaľovanie Klemme 15, Pin 6: +12V osvetlenie Klemme 58.
Vozidlá s odlišným komfortným CAN Bus zapojením: hnedo-červený krútený > modrý krútený = CAN high, hnedý krútený > biely krútený = CAN low.
Rückfahrsignal +12V nemusí byť vždy podporovaný – alternatívne na strane vodiča biely/modrý vodič.

Dôležité doplňujúce informácie

K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodným OEM autorádiom.
Demontáž OEM jednotky vykonávajte bez napätia.
Skontrolujte všetky prepoje rozhrania bez napätia.

Pripojenie a poradie zapojenia

Všetky nastavenia a konfigurácie vykonávajte bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla rádia.
Pripojte kábel podľa návodu k aftermarket rádiu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Hlavný napájací spoj pripojte ako posledný.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise a BDA.
Skonfigurujte aftermarket rádio pre funkcie SWC, kameru, handsfree, napájanie antény a pod.
Vykonajte test funkcie ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla

Zmeny vykonávajte bez napätia.
Po zmene postupujte podľa krokov 5–8 vyššie.

V prípade poruchy rozhrania alebo systému vozidla

Vráťte do vozidla pôvodnú OEM jednotku.
Zapnite OEM jednotku.
Počkajte na uspatie CAN Bus.
Skontrolujte hardvérovú konfiguráciu rozhrania.
Po uspatí CAN Bus postupujte podľa krokov 5–8 vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže

Úpravy smie vykonávať iba odborne vyškolený personál.
Pred zapojením overte súlad s požiadavkami výrobcu a vplyv na záruku.
Pred zapojením overte funkciu meraním a podľa schémy vozidla.
Úpravy vykonávate na vlastné riziko bez záruky funkčnosti.
Úpravy vykonávate bez záruky na prípadné poškodenie vozidla, zariadenia či rozhrania.
Úpravy na vopred osadenej kabeláži môžu zrušiť záruku produktu.
