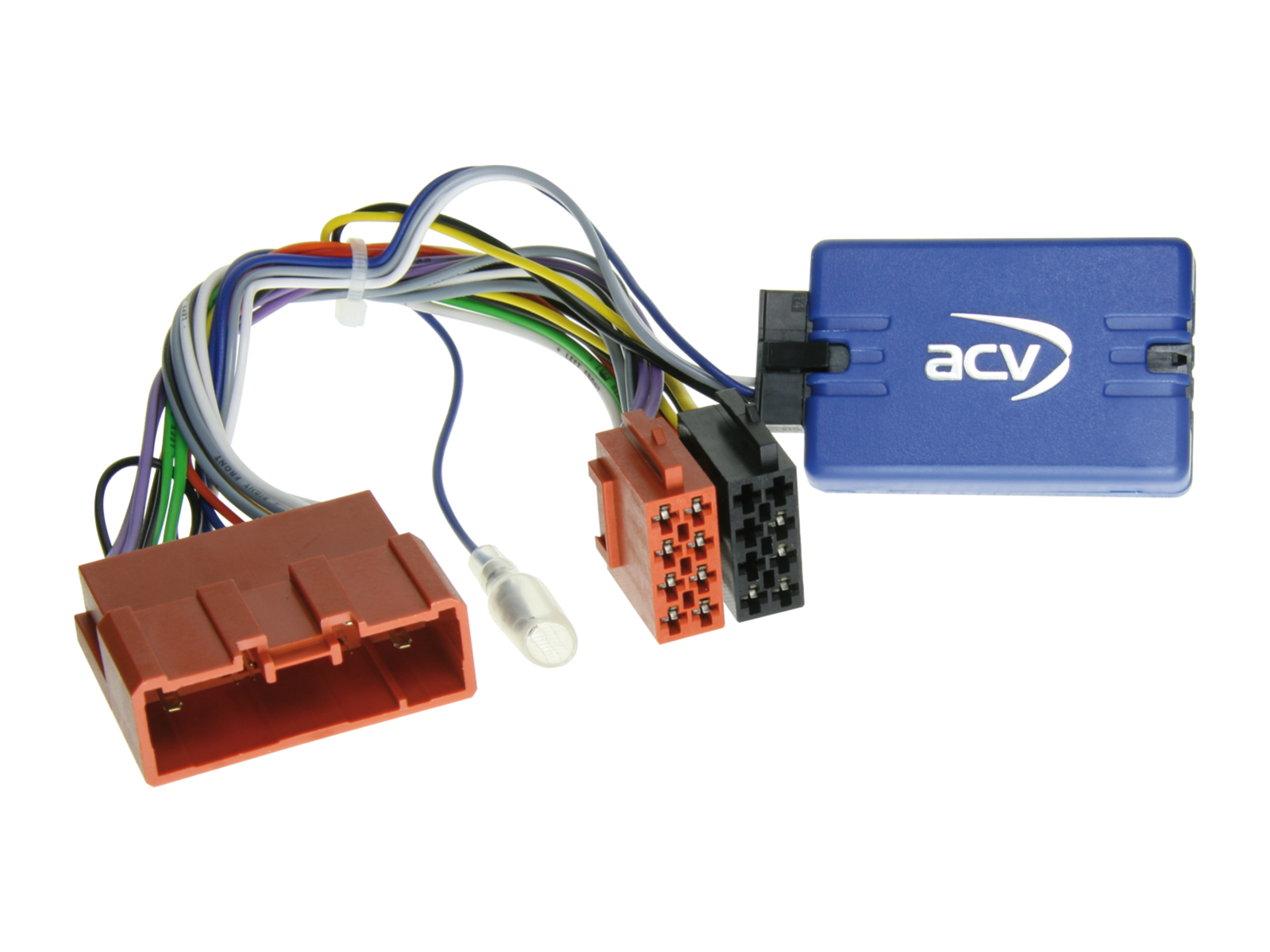

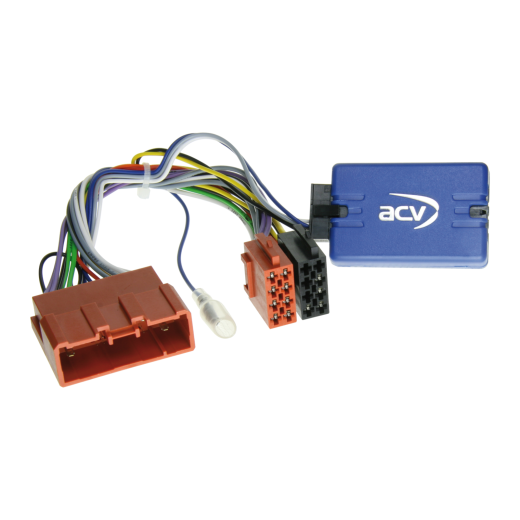

Adaptér ovládania tlačidiel na volante pre Mazda ACV SWC 42SMZ009-0
adaptér na volant pre Mazda 6 (GJ) (02/13->02/15), CX-5 (GH) (04/12->02/15), CX-7 (ER) (10/07->09/09) a CX-7 (ER) (10/09->09/13)
Viac o produkte
Viac o produkte
Pomôžeme vám s nákupom
- Využite našu poradňu
- Tovar nám môžete vrátiť do 14 dní
- Vyskúšajte si produkt u nás na predajne
Adaptér ovládania tlačidiel na volante pre Mazda ACV SWC 42SMZ009-0
Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. V závislosti od vybavenia vozidla, rozsahu funkcií a softvéru neoriginálnej jednotky môžu byť niektoré funkcie obmedzené alebo nahradené inými. Porovnajte zobrazené konektory adaptéra s konektormi vo vašom vozidle a uistite sa, že sú zhodné po vizuálnej i technickej stránke. Overte, či bolo vo vozidle použité niektoré z uvedených originálnych autorádií. Pred konečnou montážou skontrolujte funkcie vozidla, nastavenie a ovládanie z volantu.
Určené pre automobily
- Mazda 6 (GJ) (02/2013–02/2015) s 24 Pin Mazda konektorom, bez BOSE audiosystému, pri verziách s BOSE použite adaptér 42smz009, pri verziách so Sanyo 2-DIN OEM navigáciou OEM kamera 4 Pin zelený konektor Video+ / červený Video.
- Mazda CX-5 (GH) (04/2012–02/2015) s 24 Pin Mazda konektorom, bez BOSE audiosystému, pri verziách s BOSE použite adaptér 42smz009, OEM rádio Panasonic.
- Mazda CX-7 (ER) (10/2007–09/2009) s 24 Pin Mazda konektorom, bez BOSE audiosystému, pri verziách s BOSE použite adaptér 42smz009.
- Mazda CX-7 (ER) (10/2009–09/2013) s 24 Pin Mazda konektorom, bez BOSE audiosystému, pri verziách s BOSE použite adaptér 42smz009.
CAN Bus informácie
- Pripojenie: 24 Pin Mazda konektor.
- Pripojenie: OEM Soundsystem ISO(m) -> ISO(f).
- Vozidlá bez BOSE audiosystému — pre vozidlá s BOSE použite adaptér 42smz009.
- Pred pripojením skontrolujte zapojenie a funkciu analógových signálov pre rýchlosť a parkovaciu brzdu.
- Podporované nastavenie dátumu/času, nastavenie kilometrov a faderu.
Dôležité doplňujúce informácie
- K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.
Všeobecné pokyny k inštalácii
Overenie pred montážou
- Skontrolujte všetky funkcie ovládania a nastavenie vozidla s pôvodným OEM autorádiom.
- Demontáž OEM jednotky vykonávajte bez napätia.
- Skontrolujte všetky prepoje rozhrania bez napätia.
Pripojenie a poradie zapojenia
- Všetky nastavenia a konfigurácie vykonávajte bez napätia.
- Skontrolujte konfiguráciu pripojovacieho kábla rádia.
- Pripojte kábel podľa návodu k aftermarket rádiu.
- Pripojte ostatné vodiče podľa návodu k zariadeniu.
- Hlavný napájací spoj pripojte ako posledný.
- Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise a BDA.
- Nakonfigurujte aftermarket rádio pre funkcie SWC, kameru, handsfree, napájanie antény a pod.
- Vykonajte test funkcie ovládania z volantu a komunikácie s vozidlom.
Zmena konfigurácie rozhrania a HU kábla
- Zmeny vykonávajte bez napätia.
- Po zmene postupujte podľa krokov 5–8 vyššie.
V prípade poruchy rozhrania alebo systému vozidla
- Vráťte do vozidla pôvodnú OEM jednotku.
- Zapnite OEM jednotku.
- Počkajte na uspatie CAN Bus.
- Skontrolujte hardvérovú konfiguráciu rozhrania.
- Po uspatí CAN Bus postupujte podľa krokov 5–8 vyššie.
Pri úpravách zapojenia alebo vedení kabeláže
- Úpravy smie vykonávať iba odborne vyškolený personál.
- Pred zapojením overte súlad s požiadavkami výrobcu a vplyv na záruku.
- Pred zapojením overte funkciu meraním a podľa schémy vozidla.
- Úpravy vykonávate na vlastné riziko bez záruky funkčnosti.
- Úpravy vykonávate bez záruky na prípadné poškodenie vozidla, zariadenia či rozhrania.
- Úpravy na vopred osadenej kabeláži môžu zrušiť záruku produktu.
| Katalógové číslo | 42SMZ009-0 |
| Značka | ACV |
| Odkazy | Oficiálna webová prezentácia |
