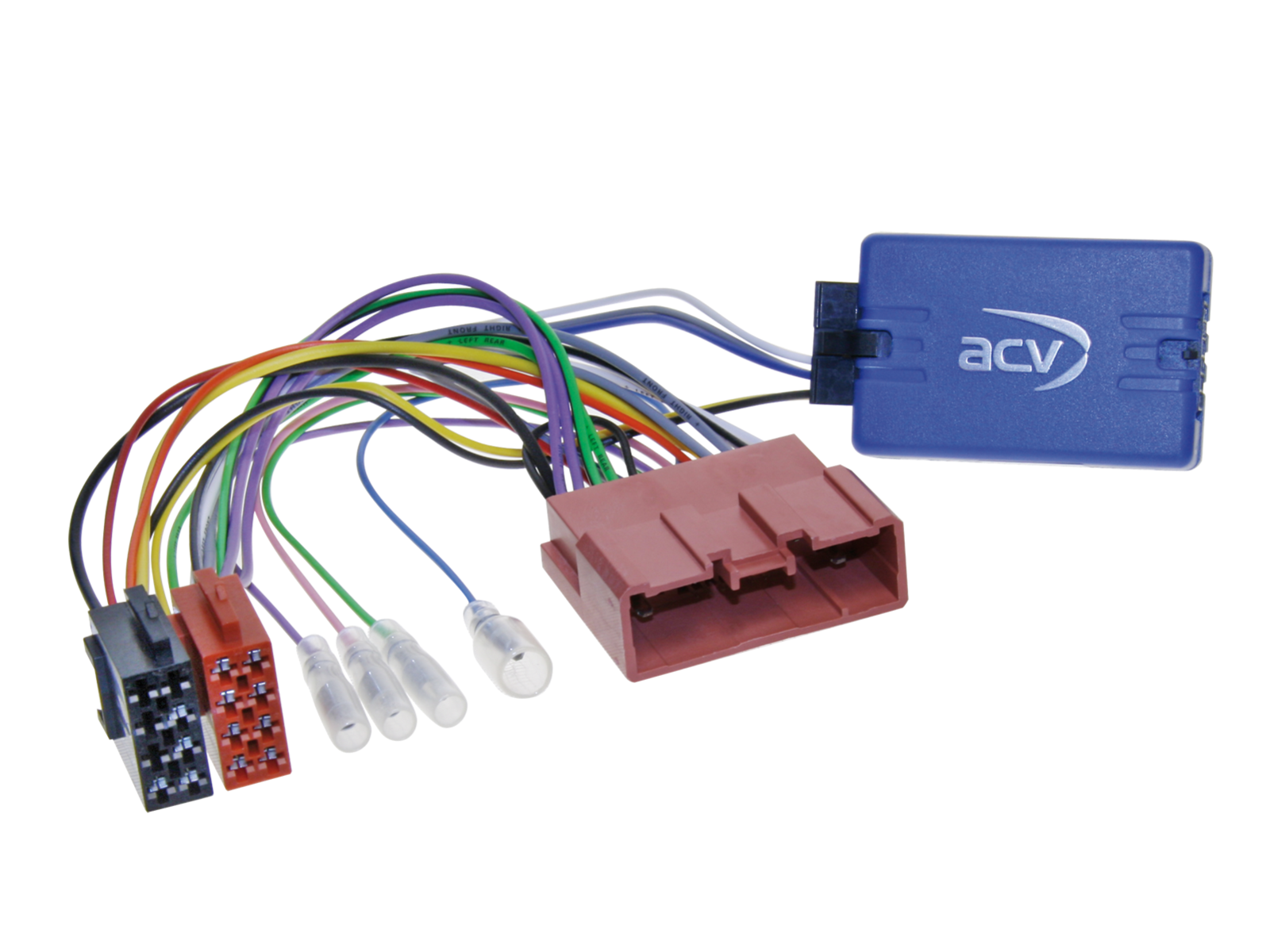

Adaptér ovládania tlačidiel na volante pre Mazda ACV SWC 42SMZ006-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre Mazda 3 (BL) (05/09->09/13), 5 (CW) (10/10->08/15) a 6 (GH) (05/10->02/13)
Viac o produkte
95,87 EUR
Katalógové číslo: 42SMZ006-0
Skladom (1 ks)
Registrujte sa do Ahifi clubu a získajte veľa výhod!
Pomôžeme vám s nákupom

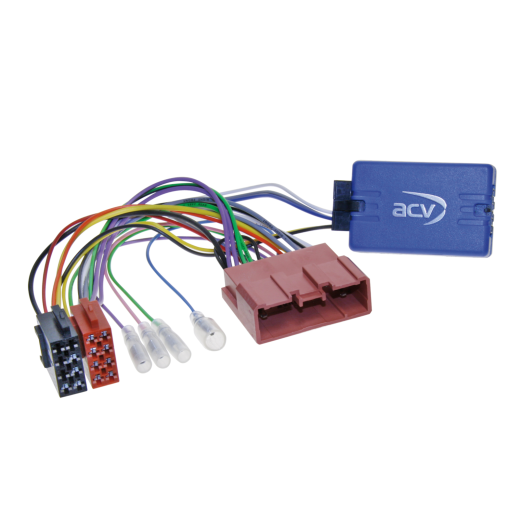

Adaptér ovládania tlačidiel na volante pre Mazda ACV SWC 42SMZ006-0

Adaptér ovládania tlačidiel na volante pre Mazda ACV SWC 42SMZ006-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. Porovnajte zobrazené konektory adaptéra s konektormi vo vašom vozidle a uistite sa, že sú zhodné po vizuálnej i technickej stránke.

Určené pre automobily

  • Mazda 3 (BL) (05/2009->09/2013) s OEM rádiom Panasonic, bez BOSE audiosystému, pripojenie 24 Pin Mazda konektor, u verzií so Sanyo Tom Tom OEM navigáciou adaptácia Mazda -> Sanyo umiestnená v šachte v penovom obale.
  • Mazda 5 (CW) (10/2010->08/2015) s OEM rádiom Panasonic, bez BOSE audiosystému, pripojenie 24 Pin Mazda konektor, u verzií so Sanyo Tom Tom OEM navigáciou adaptácia Mazda -> Sanyo umiestnená za priehradkou spolujazdca.
  • Mazda 6 (GH) (05/2010->02/2013) s OEM rádiom Panasonic, bez BOSE audiosystému, pripojenie 24 Pin Mazda konektor, u verzií so Sanyo Tom Tom OEM navigáciou adaptácia Mazda -> Sanyo umiestnená v šachte v penovom obale.

CAN Bus informácie

  • Pripojenie: 24 Pin Mazda konektor.
  • Vozidlá s OEM rádiom Panasonic.
  • Vozidlá bez BOSE audiosystému — pre vozidlá s BOSE použite adaptér 42smz005.
  • U vozidiel so Sanyo Tom Tom OEM navigáciou adaptácia Mazda -> Sanyo v šachte v penovom obale alebo za priehradkou spolujazdca podľa modelu.

Dôležité doplňujúce informácie

  • K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodným OEM autorádiom.
  2. Demontáž OEM jednotky vykonávajte bez napätia.
  3. Skontrolujte všetky prepoje rozhrania bez napätia.

Pripojenie a poradie zapojenia

  1. Všetky nastavenia a konfigurácie vykonávajte bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla rádia.
  3. Pripojte kábel podľa návodu k aftermarket rádiu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Hlavný napájací spoj pripojte ako posledný.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise a BDA.
  7. Nakonfigurujte aftermarket rádio pre funkcie SWC, kameru, handsfree, napájanie antény a pod.
  8. Vykonajte test funkcie ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla

  • Zmeny vykonávajte bez napätia.
  • Po zmene postupujte podľa krokov 5–8 vyššie.

V prípade poruchy rozhrania alebo systému vozidla

  • Vráťte do vozidla pôvodnú OEM jednotku.
  • Zapnite OEM jednotku.
  • Počkajte na uspanie CAN Bus.
  • Skontrolujte hardvérovú konfiguráciu rozhrania.
  • Po uspaní CAN Bus postupujte podľa krokov 5–8 vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže

  • Úpravy smie vykonávať iba odborne vyškolený personál.
  • Pred zapojením overte súlad s požiadavkami výrobcu a vplyv na záruku.
  • Pred zapojením overte funkciu meraním a podľa schémy vozidla.
  • Úpravy vykonávate na vlastné riziko bez záruky funkčnosti.
  • Úpravy vykonávate bez záruky na prípadné poškodenie vozidla, zariadenia či rozhrania.
  • Úpravy na vopred osadenej kabeláži môžu zrušiť záruku produktu.
Katalógové číslo42SMZ006-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
