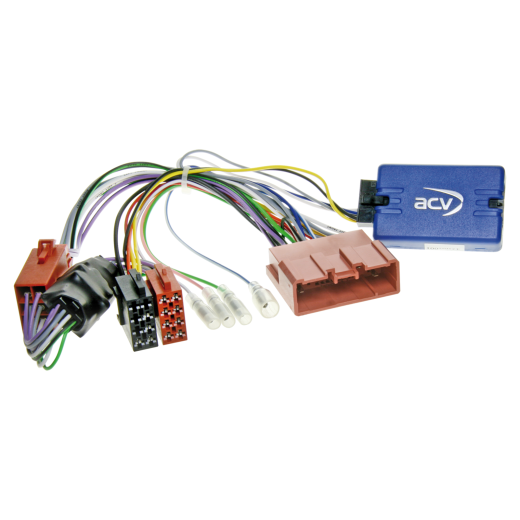

Adaptér ovládania tlačidiel na volante pre Mazda ACV SWC 42SMZ001-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre Mazda 6 (GH) (02/08->04/10), 6 Stufenheck (GH) (02/08->04/10) a 6 Kombi (GH) (04/08->04/10)
Viac o produkte
103,89 EUR
Katalógové číslo: 42SMZ001-0
1 až 4 týždneStrážny pes
Doprava zadarmo
Registrujte sa do Ahifi clubu a získajte veľa výhod!
Pomôžeme vám s nákupom

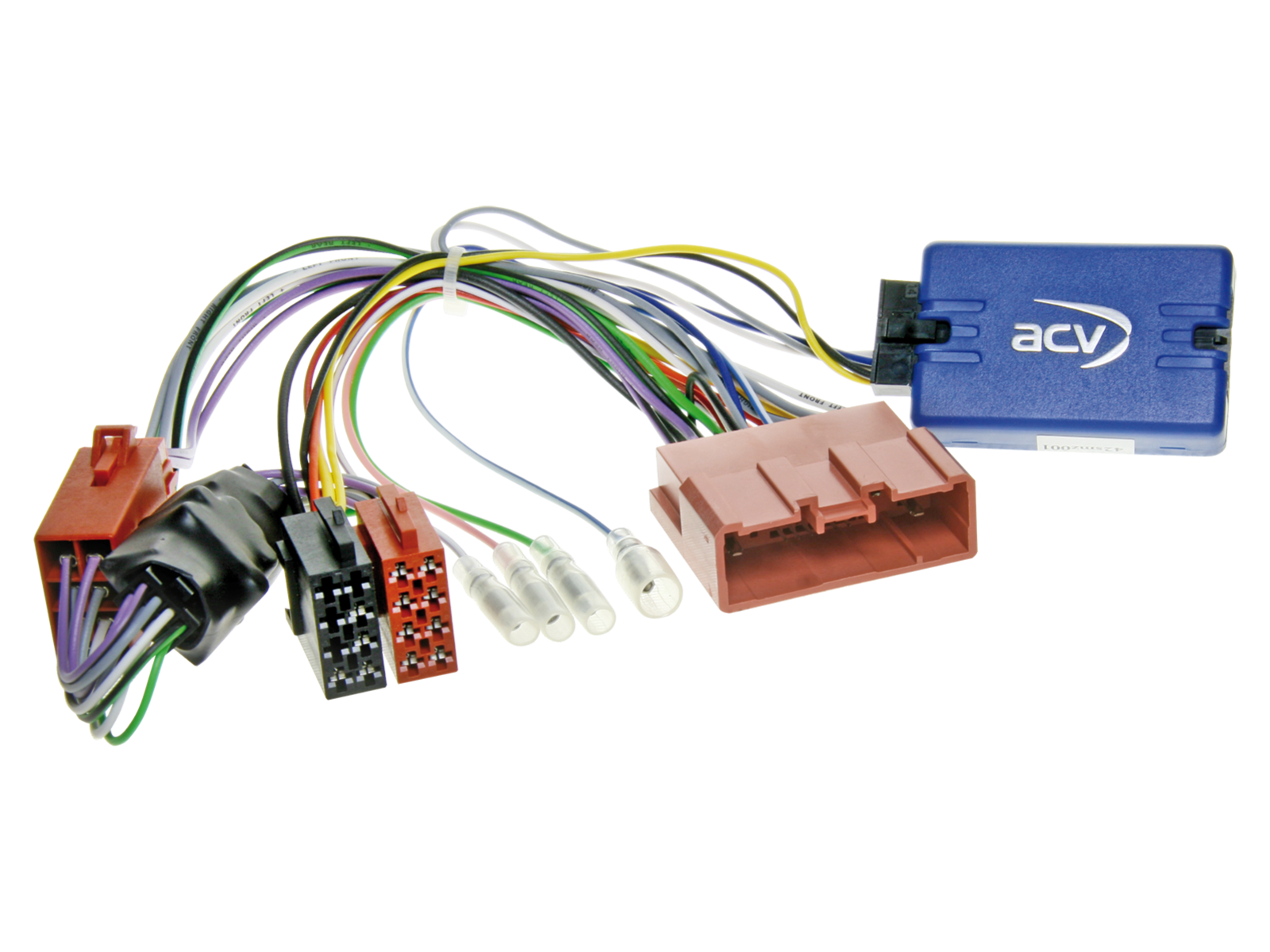

Adaptér ovládania tlačidiel na volante pre Mazda ACV SWC 42SMZ001-0

Adaptér ovládania tlačidiel na volante pre Mazda ACV SWC 42SMZ001-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. Porovnajte zobrazené konektory adaptéra s konektormi vo vašom vozidle a uistite sa, že sú zhodné po vizuálnej i technickej stránke. Overte, či bolo vo vozidle použité niektoré z uvedených originálnych autorádií.

Určené pre automobily

  • Mazda 6 (GH) (02/2008->04/2010) s OEM rádiom Panasonic / Matsuchita CQ-EM4771AT, BOSE OEM audiosystémom, pripojenie 24 Pin Mazda konektor a ISO(m) -> ISO(f), modro-biely vodič +12V Amp Remote, podpora nastavenia dátumu/času a kilometrov.
  • Mazda 6 Stufenheck (GH) (02/2008->04/2010) s OEM rádiom Panasonic / Matsuchita CQ-EM4771AT, BOSE OEM audiosystémom, pripojenie 24 Pin Mazda konektor a ISO(m) -> ISO(f), modro-biely vodič +12V Amp Remote, podpora nastavenia dátumu/času a kilometrov.
  • Mazda 6 Kombi (GH) (04/2008->04/2010) s OEM rádiom Panasonic / Matsuchita CQ-EM4771AT, BOSE OEM audiosystémom, pripojenie 24 Pin Mazda konektor a ISO(m) -> ISO(f), modro-biely vodič +12V Amp Remote, podpora nastavenia dátumu/času a kilometrov.

CAN Bus informácie

  • Pripojenie: 24 Pin Mazda konektor.
  • Pripojenie: OEM Soundsystem ISO(m) -> ISO(f).
  • Vozidlá s OEM rádiom Panasonic / Matsuchita CQ-EM4771AT.
  • Vozidlá s BOSE OEM audiosystémom.
  • Podpora nastavenia dátumu/času a kilometrov.
  • Pre vozidlá bez OEM audiosystému použite adaptér 42smz003.

Dôležité doplňujúce informácie

  • K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodným OEM autorádiom.
  2. Demontáž OEM jednotky vykonávajte bez napätia.
  3. Skontrolujte všetky prepoje rozhrania bez napätia.

Pripojenie a poradie zapojenia

  1. Všetky nastavenia a konfigurácie vykonávajte bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla rádia.
  3. Pripojte kábel podľa návodu k aftermarket rádiu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Hlavný napájací spoj pripojte ako posledný.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise a BDA.
  7. Konfigurujte aftermarket rádio pre funkcie SWC, kameru, handsfree, napájanie antény a pod.
  8. Vykonajte test funkcie ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla

  • Zmeny vykonávajte bez napätia.
  • Po zmene postupujte podľa krokov 5–8 vyššie.

V prípade poruchy rozhrania alebo systému vozidla

  • Vráťte do vozidla pôvodnú OEM jednotku.
  • Zapnite OEM jednotku.
  • Počkajte na uspatie CAN Bus.
  • Skontrolujte hardvérovú konfiguráciu rozhrania.
  • Po uspatie CAN Bus postupujte podľa krokov 5–8 vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže

  • Úpravy smie vykonávať iba odborne vyškolený personál.
  • Pred zapojením overte súlad s požiadavkami výrobcu a vplyv na záruku.
  • Pred zapojením overte funkciu meraním a podľa schémy vozidla.
  • Úpravy vykonávate na vlastné riziko bez záruky funkčnosti.
  • Úpravy vykonávate bez záruky na prípadné poškodenie vozidla, zariadenia či rozhrania.
  • Úpravy na predom osadenej kabeláži môžu zrušiť záruku produktu.
Katalógové číslo42SMZ001-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
