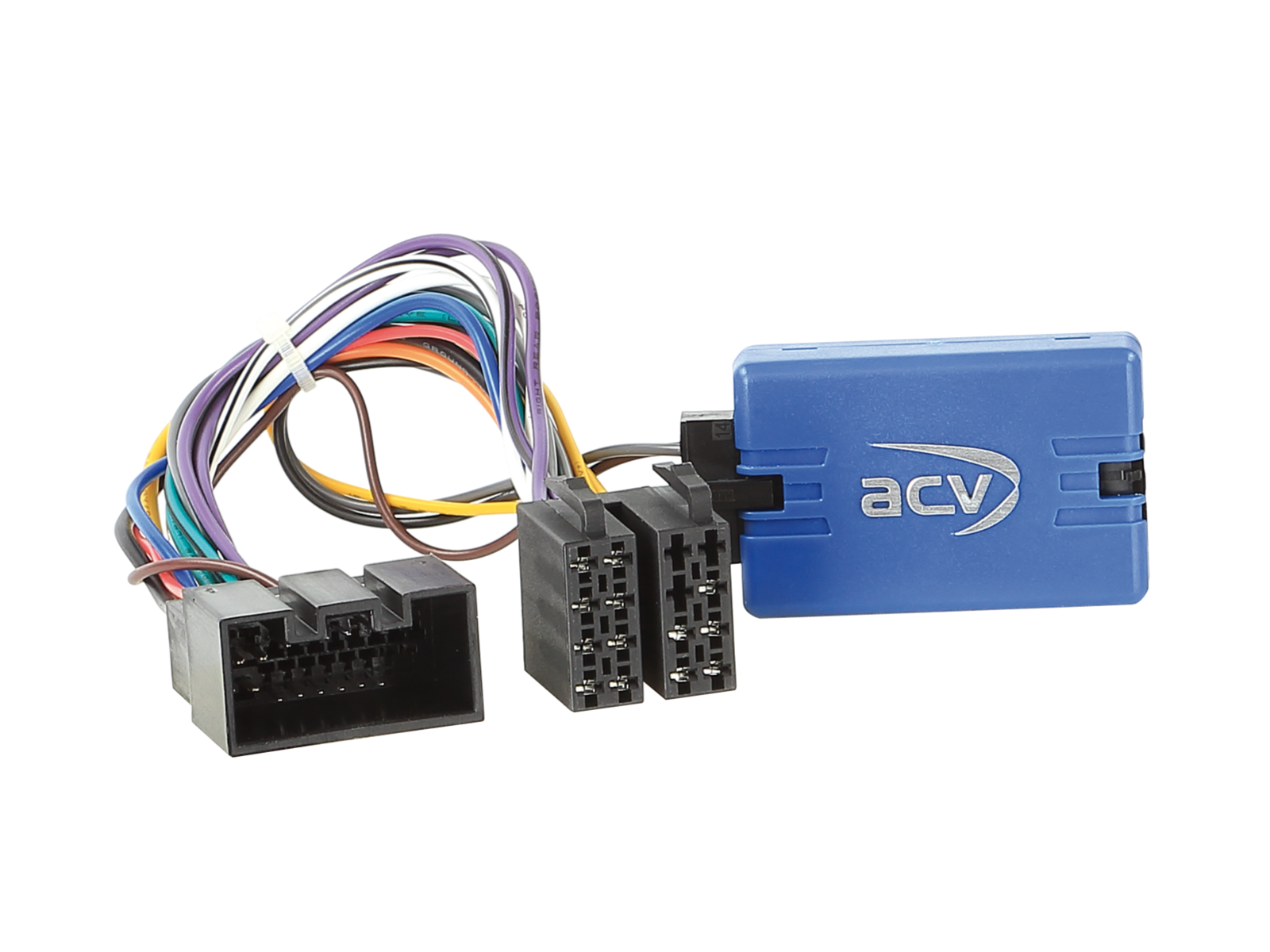

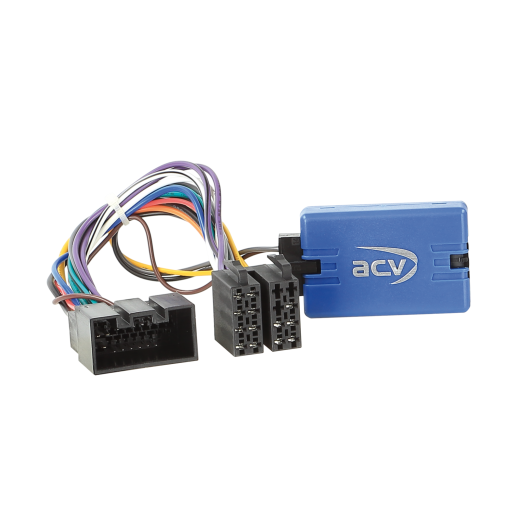

Adaptér ovládania tlačidiel na volante pre Jaguar ACV SWC 42SJG002-0

Adaptér ovládania tlačidiel na volante pre Jaguar ACV SWC 42SJG002-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že sú zhodné ako po technickej, tak vizuálnej stránke. Pred inštaláciou overte, či bolo vo vozidle použité niektoré z uvedených originálnych rádií. Pred finálnou montážou vždy otestujte funkcie vozidla, nastavenie systému a ovládanie z volantu.

Určené pre automobily

• Jaguar S-Type (04/2002->10/2007) bez OEM navigácie a bez OEM audiosystému
• Jaguar X-Type (04/2001->12/2009) bez OEM navigácie a bez OEM audiosystému

CAN Bus informácie

• Pripojenie: 20 Pin Jaguar konektor.
• Vozidlá bez OEM navigácie.
• Vozidlá bez OEM audiosystému.

Dôležité doplňujúce informácie

• K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodným OEM autorádiom.
2. Demontáž OEM jednotky vykonávajte bez napätia.
3. Skontrolujte všetky prepoje rozhrania bez napätia.

Pripojenie a poradie zapojenia

1. Všetky nastavenia a konfigurácie vykonávajte bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla.
3. Pripojte kábel podľa návodu k aftermarket rádiu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Hlavný napájací spoj pripojte ako posledný.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise a BDA.
7. Nakonfigurujte aftermarket rádio pre funkcie SWC, kameru, handsfree, napájanie antény a pod.
8. Vykonajte test funkcie ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla

• Zmeny vykonávajte bez napätia.
• Po zmene postupujte podľa krokov 5–8 vyššie.

V prípade poruchy rozhrania alebo systému vozidla

• Vráťte do vozidla pôvodnú OEM jednotku.
• Zapnite OEM jednotku.
• Počkajte na uspatie CAN Bus.
• Skontrolujte hardvérovú konfiguráciu rozhrania.
• Po uspatí CAN Bus postupujte podľa krokov 5–8 vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže

• Úpravy smie vykonávať len odborne vyškolený personál.
• Pred zapojením overte súlad s požiadavkami výrobcu a vplyv na záruku.
• Pred zapojením overte funkciu meraním a podľa schémy vozidla.
• Úpravy vykonávate na vlastné riziko bez záruky funkčnosti.
• Úpravy vykonávate bez záruky na prípadné poškodenie vozidla, zariadenia či rozhrania.
• Úpravy na vopred osadenej kabeláži môžu zrušiť záruku produktu.
