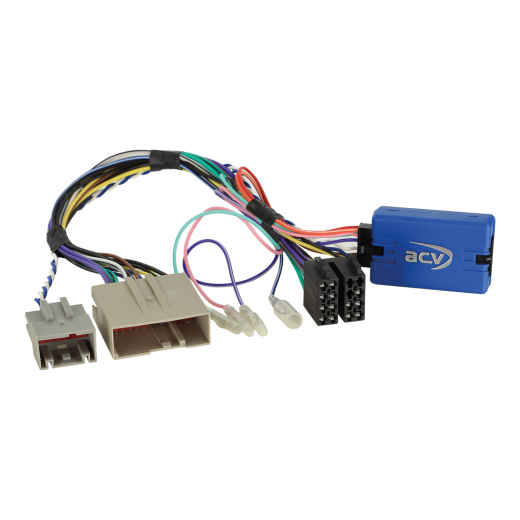

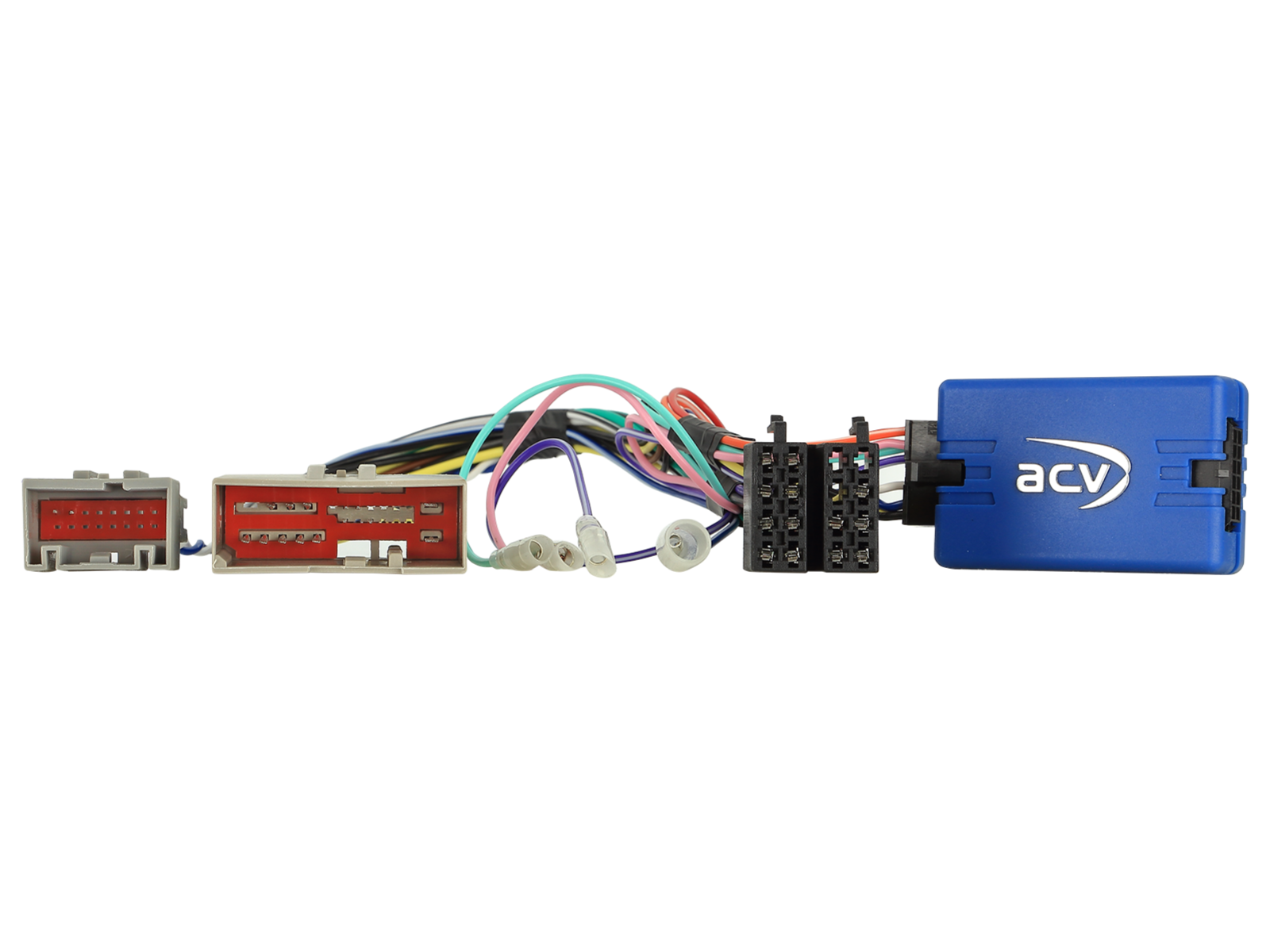

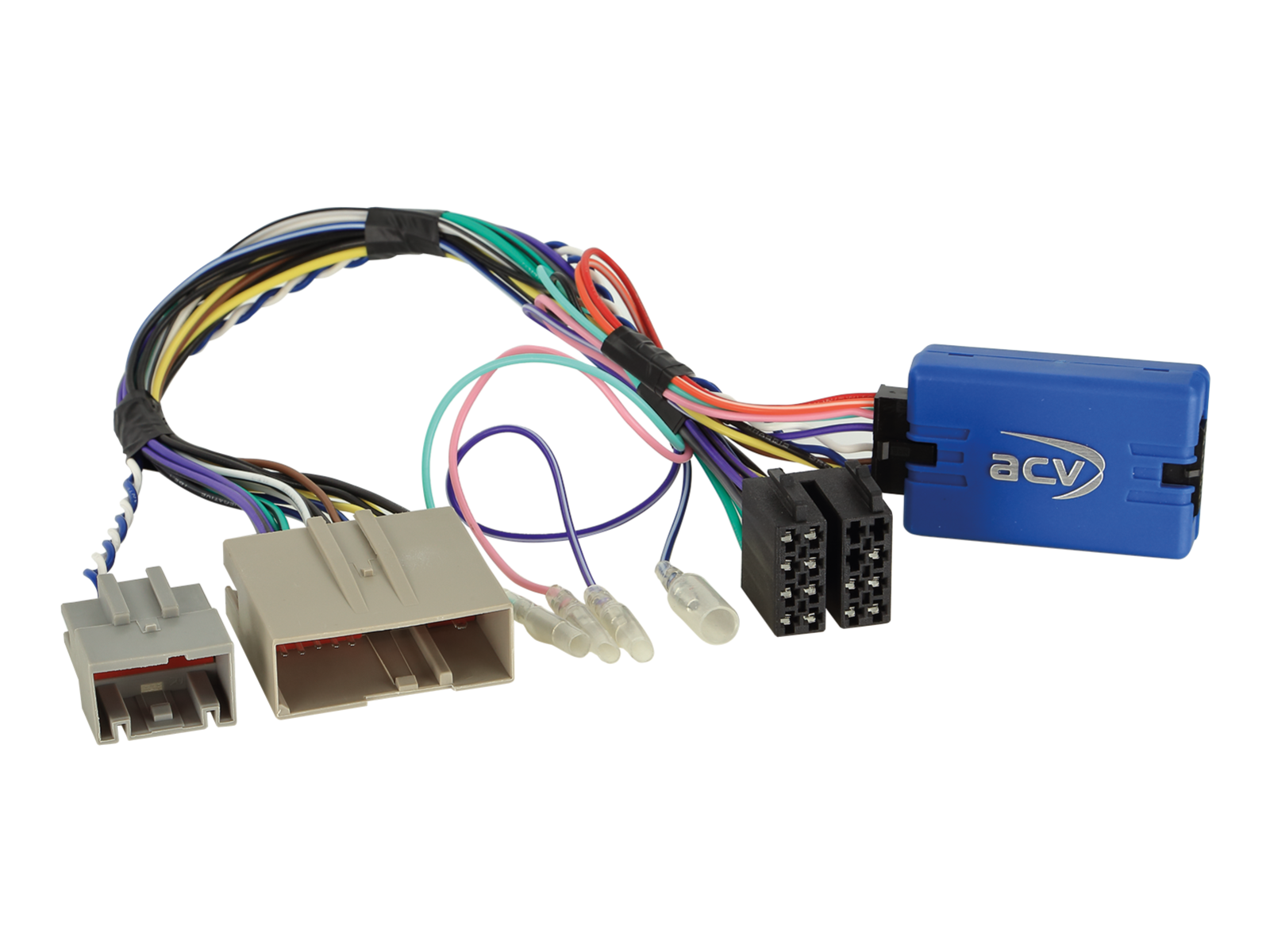

Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42SFO019-0

Adaptér ovládania tlačidiel na volante pre Ford USA / Lincoln / Mercury ACV SWC 42SFO019-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. Podľa výbavy vozidla a softvéru autorádia môžu niektoré funkcie ovládania zaniknúť alebo byť nahradené inými funkciami. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že sú zhodné ako po technickej, tak vizuálnej stránke. Pred inštaláciou overte, či bolo vo vozidle použité niektoré z uvedených originálnych rádií. Pred finálnou montážou vždy otestujte funkcie vozidla, nastavenie systému a ovládanie z volantu (SWC).

Určené pre automobily

• Ford Edge (2007->2010), Escape (2008->2012), Expedition (2007->2014), Explorer (2006->2010), Explorer Sport Trac (2007->2010), Five-Hundred (2005->2007), Focus US model (2008->2011), Flex (2008->2011), Fusion US model (2006->2012), Mustang (2005->2014), Taurus (2008->2012), Taurus X (2008->2009), F-150 F Series Pickup (2009->2012), F-250 F Series Super Duty Pickup (2008->2012)

• Lincoln MKX (2007->2010), MKZ (2007->2010), Navigator (2007->2014), Zephyr (2006->2012)

• Mercury Mariner (2008->2010), Milan (2006->2010), Montego (2005->2007), Mountaineer (2006->2010), Sable (2008->2009)

CAN Bus informácie

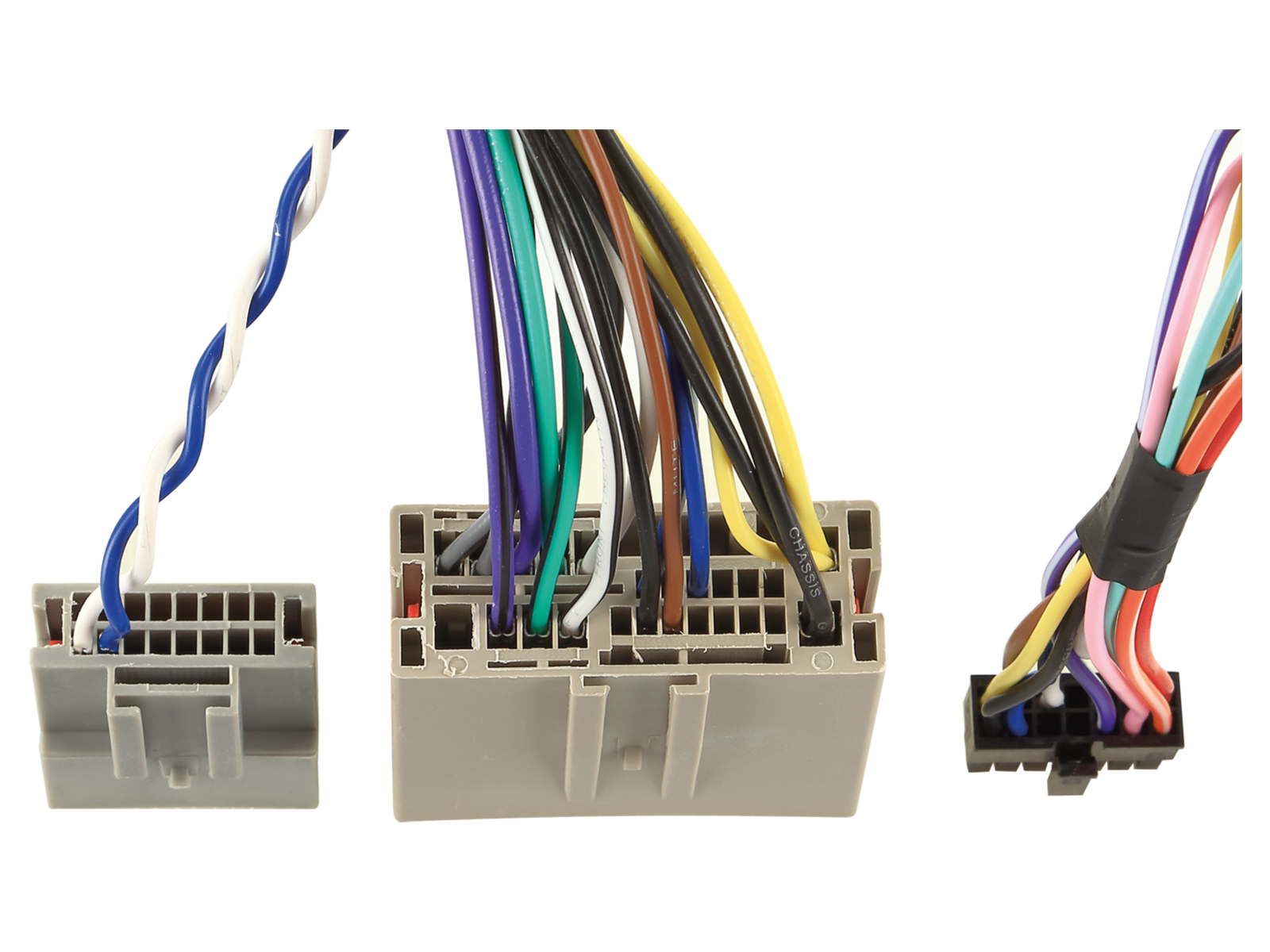

• Pripojenie: 24 Pin / 16 Pin Ford konektor.
• Vozidlá bez OEM audiosystému.
• Vozidlá bez systému Rear Seat Entertainment.
• Poskytované rozhrania: +12V zapaľovanie, +12V osvetlenie, +12V spiatočka, GND ručná brzda.
• Maximálne zaťaženie výstupov: 100 mA.
• Pri odbere nad 100 mA: min. odpor cievky relé 75 Ω (1 relé) alebo 150 Ω (2 relé).

Dôležité doplňujúce informácie

• K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodným OEM autorádiom.
2. Demontáž OEM jednotky vykonávajte bez napätia.
3. Skontrolujte všetky prepoje rozhrania bez napätia.

Pripojenie a poradie zapojenia

1. Všetky nastavenia a konfigurácie vykonávajte bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla.
3. Pripojte kábel podľa návodu k aftermarket rádiu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Hlavné napájacie spojenie pripojte ako posledné.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise a BDA.
7. Nakonfigurujte aftermarket rádio pre funkcie SWC, kameru, handsfree, napájanie antény a pod.
8. Vykonajte test funkcie ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla

• Zmeny vykonávajte bez napätia.
• Po zmene postupujte podľa krokov 5–8 vyššie.

V prípade poruchy rozhrania alebo systému vozidla

• Vráťte do vozidla pôvodnú OEM jednotku.
• Zapnite OEM jednotku.
• Počkajte na uspatie CAN Bus.
• Skontrolujte hardvérovú konfiguráciu rozhrania.
• Po uspatí CAN Bus postupujte podľa krokov 5–8 vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže

• Úpravy smie vykonávať iba odborne vyškolený personál.
• Pred zapojením overte súlad s požiadavkami výrobcu a vplyv na záruku.
• Pred zapojením overte funkciu meraním a podľa schémy vozidla.
• Úpravy vykonávate na vlastné riziko bez záruky funkčnosti.
• Úpravy vykonávate bez záruky na prípadné poškodenie vozidla, zariadenia či rozhrania.
• Úpravy na predom osadenej kabeláži môžu zrušiť záruku produktu.
