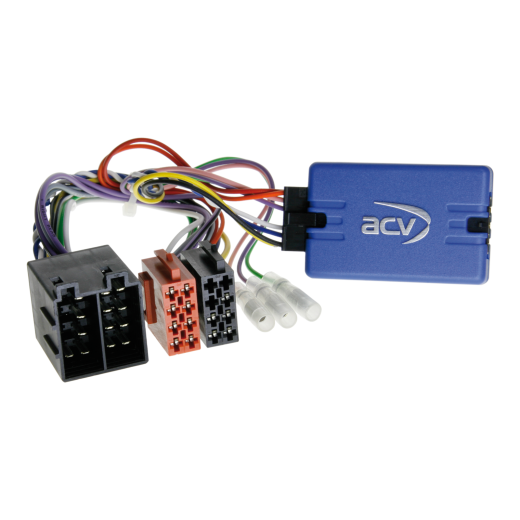

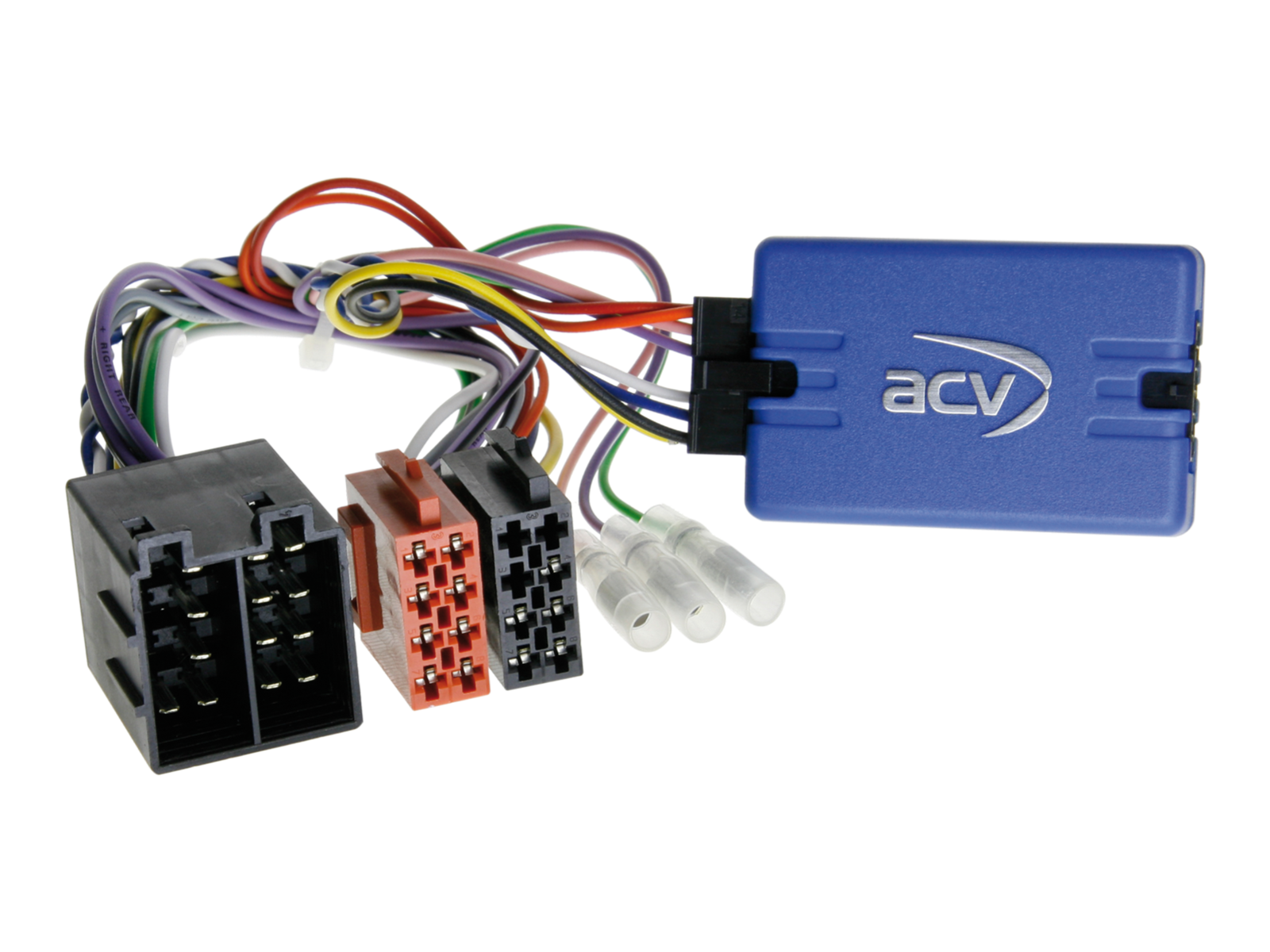

Adaptér ovládania tlačidiel na volante pre Fiat ACV SWC 42SFA005-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že sú zhodné ako po technickej, tak vizuálnej stránke. Pred inštaláciou overte, či bolo vo vozidle použité niektoré z uvedených originálnych rádií. Pred finálnou montážou vždy otestujte funkcie vozidla, nastavenie systému a ovládanie z volantu (SWC).

Určené pre automobily

Fiat Bravo (ZAF 198) (04/2007 -> 01/2014) s OEM jednotkou Blaupunkt/VDO a CAN Bus v ISO napájacom konektore
Fiat Ritmo (2007 -> 2014) s OEM jednotkou Blaupunkt/VDO a CAN Bus v ISO napájacom konektore
Fiat Stilo (ZAF 192) (08/2001 -> 09/2004, 06/2003 -> 04/2006, 04/2006 -> 01/2008) s OEM jednotkou Blaupunkt/VDO a CAN Bus v ISO napájacom konektore, u vozidiel s Blue&Me je potrebné ponechať Silverbox modul, bez OEM jednotky Visteon.

CAN Bus informácie

Pripojenie: ISO konektor
Vozidlá s OEM jednotkou Blaupunkt/VDO
Vozidlá s CAN Bus v ISO napájacom konektore
U vozidiel s Blue&Me je potrebné ponechať Silverbox modul
Vozidlá bez OEM jednotky Visteon
Poskytované rozhrania: +12V zapaľovanie (Klemme 15), +12V osvetlenie (Klemme 58), +12V spiatočka, GND ručná brzda
Maximálne zaťaženie výstupov: 100 mA
Pri odbere nad 100 mA: min. odpor cievky relé 75 Ω (1 relé) alebo 150 Ω (2 relé)

Dôležité doplňujúce informácie

K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodným OEM autorádiom (ak je inštalované).
Demontáž OEM jednotky vykonávajte bez napätia.
Skontrolujte všetky prepoje rozhrania bez napätia.

Pripojenie a poradie zapojenia

Všetky nastavenia a konfigurácie vykonávajte bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla.
Pripojte kábel podľa návodu k aftermarket rádiu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Hlavný napájací spoj pripojte ako posledný.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise a BDA.
Konfigurujte aftermarket rádio pre funkcie SWC, kameru, handsfree, napájanie antény a pod.
Vykonajte test funkcie ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla

Zmeny vykonávajte bez napätia.
Po zmene postupujte podľa krokov 5–8 vyššie.

V prípade poruchy rozhrania alebo systému vozidla

Vráťte do vozidla pôvodnú OEM jednotku.
Zapnite OEM jednotku.
Počkajte na uspanie CAN Bus.
Skontrolujte hardvérovú konfiguráciu rozhrania.
Po uspaní CAN Bus postupujte podľa krokov 5–8 vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže

Úpravy smie vykonávať iba odborne vyškolený personál.
Pred zapojením overte súlad s požiadavkami výrobcu a vplyv na záruku.
Pred zapojením overte funkciu meraním a podľa schémy vozidla.
Úpravy vykonávate na vlastné riziko bez záruky funkčnosti.
Úpravy vykonávate bez záruky na prípadné poškodenie vozidla, zariadenia či rozhrania.
Úpravy na predom osadenej kabeláži môžu zrušiť záruku produktu.
