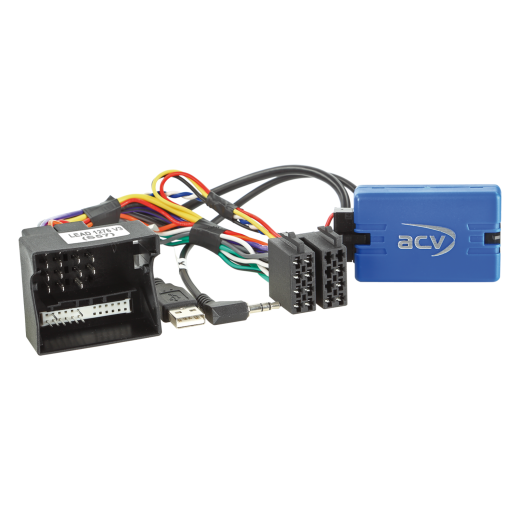

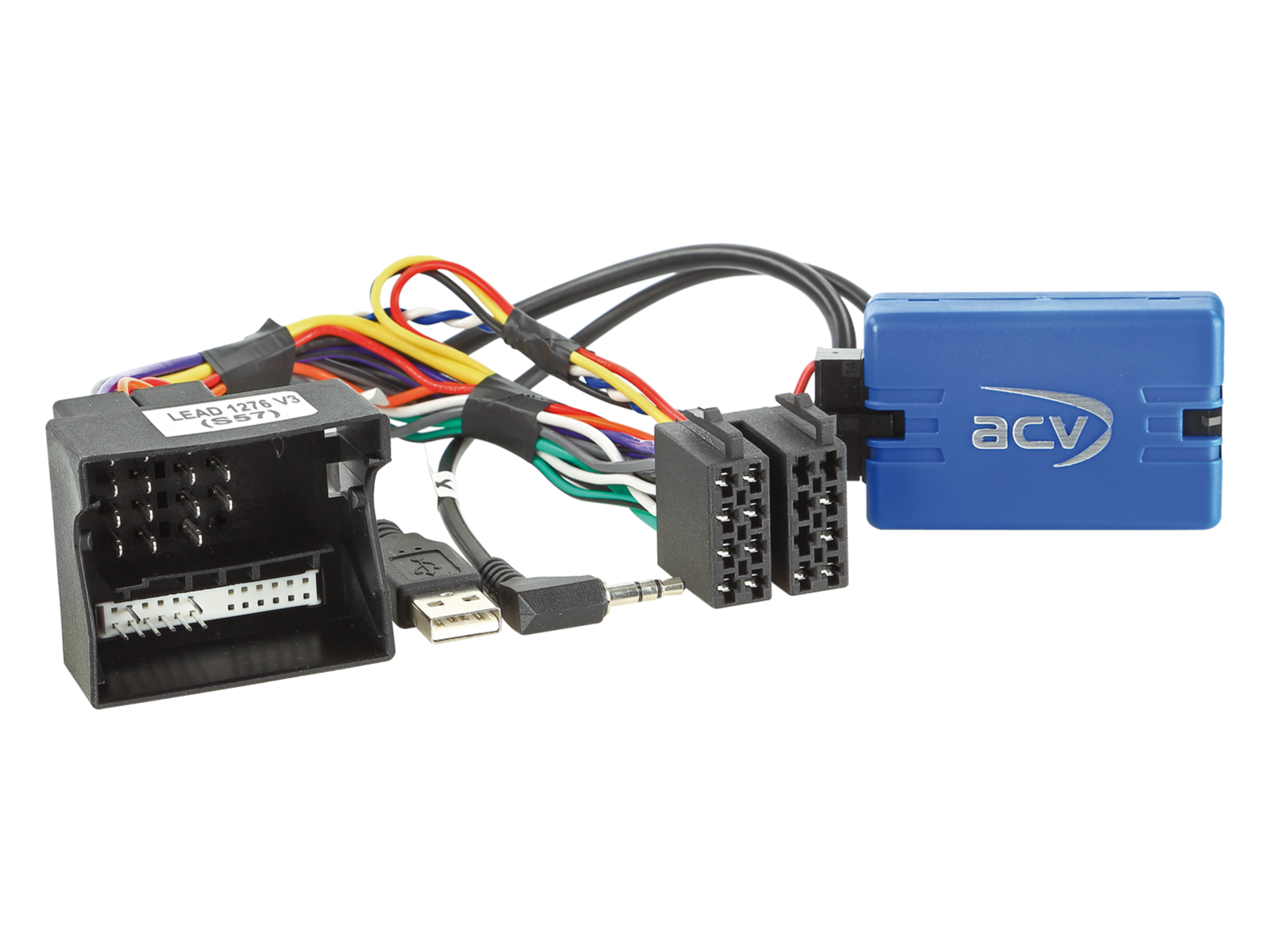

Adaptér ovládania tlačidiel na volante pre DAF ACV SWC 42SDF001-0

Adaptér ovládania tlačidiel na volante pre DAF ACV SWC 42SDF001-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že sú zhodné ako po technickej, tak vizuálnej stránke. Pred finálnou montážou vždy otestujte funkcie vozidla, nastavenia systému a ovládanie z volantu (SWC).

Určené pre automobily

• DAF CF (2017 -> 2021) vozidlá s OEM rádiom, OEM BT modulom s podporou funkcie telefónnych tlačidiel, pripojenie cez 40pin Quadlock DAF konektor +12V, OEM AUX (3,5mm jack) a OEM USB (USB-A), displejové informácie nie sú podporované.
• DAF XF (2017 -> 2021) vozidlá s OEM rádiom, OEM BT modulom s podporou funkcie telefónnych tlačidiel, pripojenie cez 40pin Quadlock DAF konektor +12V, OEM AUX (3,5mm jack) a OEM USB (USB-A), displejové informácie nie sú podporované.

CAN Bus informácie

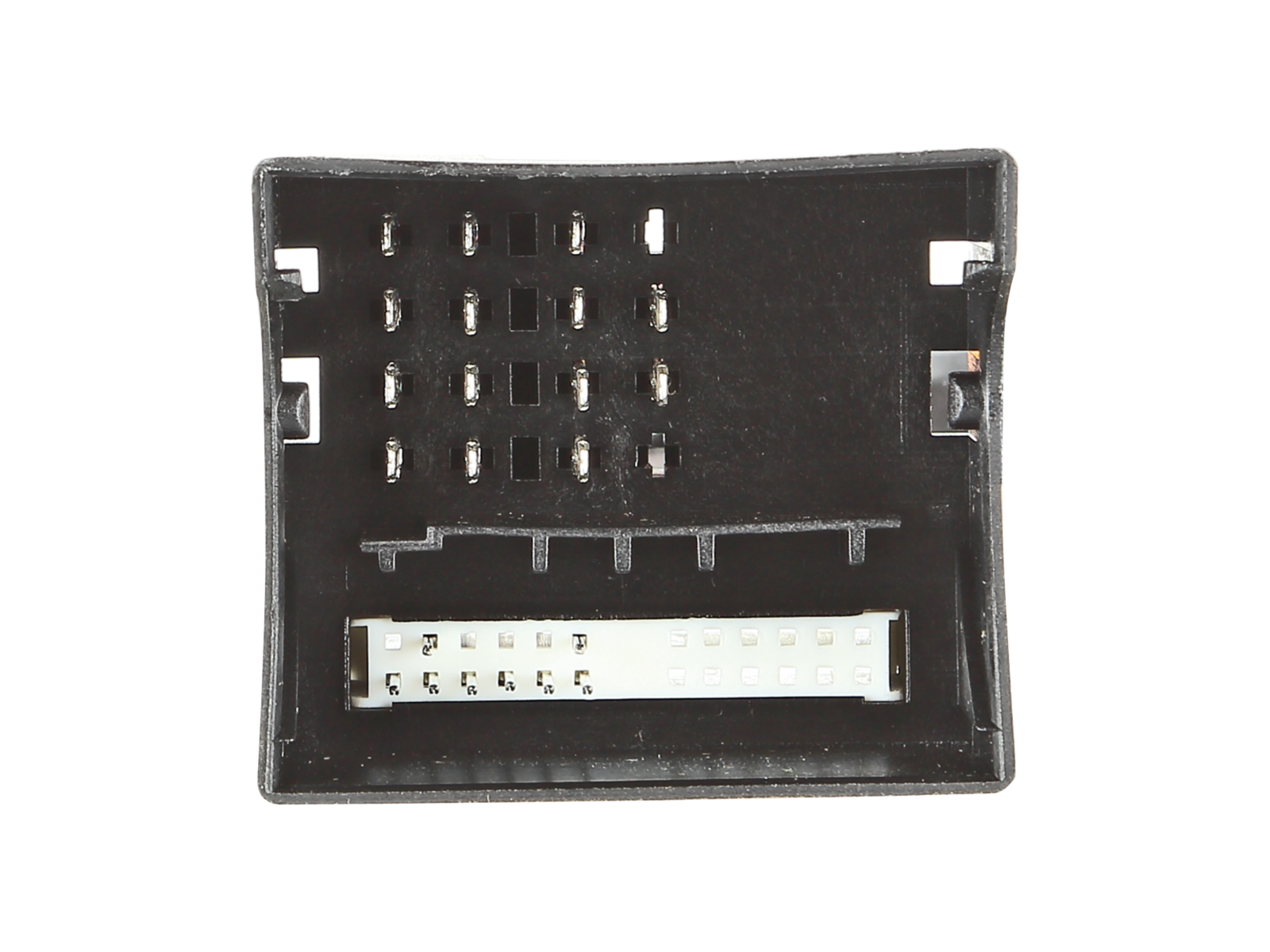

• Pripojenie: 40pin Quadlock DAF konektor +12V
• OEM AUX: 3,5mm jack
• OEM USB: USB-A
• Podpora telefónnych tlačidiel cez OEM BT modul
• Displejové informácie nie sú podporované
• DIP prepínače – nastavenie podľa BDA
• Voliteľne: napäťový menič 24V > 12V, max. 10A (30.3520-06)

Dôležité doplňujúce informácie

• K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodným OEM autorádiom.
2. Demontáž OEM jednotky vykonávajte bez napätia.
3. Skontrolujte všetky prepoje rozhrania bez napätia.

Pripojenie a poradie zapojenia

1. Všetky nastavenia a konfigurácie vykonávajte bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla.
3. Pripojte kábel podľa návodu k aftermarket rádiu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Hlavný napájací spoj pripojte ako posledný.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise a BDA.
7. Konfigurujte aftermarket rádio pre funkcie SWC, kameru, handsfree, napájanie antény a pod.
8. Vykonajte test funkcie ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla

• Zmeny vykonávajte bez napätia.
• Po zmene postupujte podľa krokov 5–8 vyššie.

V prípade poruchy rozhrania alebo systému vozidla

• Vráťte do vozidla pôvodnú OEM jednotku.
• Zapnite OEM jednotku.
• Počkajte na uspatie CAN Bus.
• Skontrolujte hardvérovú konfiguráciu rozhrania.
• Po uspatie CAN Bus postupujte podľa krokov 5–8 vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže

• Úpravy smie vykonávať iba odborne vyškolený personál.
• Pred zapojením overte súlad s požiadavkami výrobcu a vplyv na záruku.
• Pred zapojením overte funkciu meraním a podľa schémy vozidla.
• Úpravy vykonávate na vlastné riziko bez záruky funkčnosti.
• Úpravy vykonávate bez záruky na prípadné poškodenie vozidla, zariadenia či rozhrania.
• Úpravy na vopred osadenej kabeláži môžu zrušiť záruku produktu.
