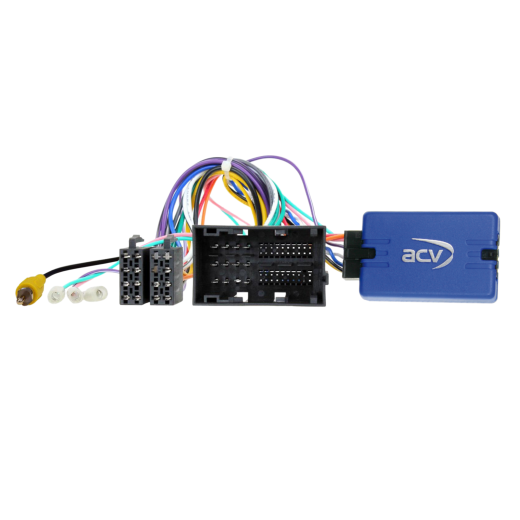

Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel / Peugeot ACV SWC 42SFA019-0

Pridať do obľúbenýchOdstrániť z obľúbených

adaptér na volant pre Citroën Jumper (250) (ZAF 199) (10/12->07/17, 07/17->03/22), Doblo (ZAF 263) (01/15->06/22), Ducato (ZFA 250) (05/14->11/21), Opel Movano Cargo C (Y 01/24->24), Movano Electrik Cargo C (Y) (10/21->01/24, 01/24->24), Peugeot Boxer (Y) (09/14->12/19, 08/18->24) a e-Boxer (Y) (10
Viac o produkte

Pomôžeme vám s nákupom

Využite našu poradňu
Využite našu poradňu
Tovar nám môžete vrátiť do 14 dní
Vyskúšajte si produkt u nás na predajne

Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel / Peugeot ACV SWC 42SFA019-0

Popis a parametre
Hodnotenie0
Kategórie

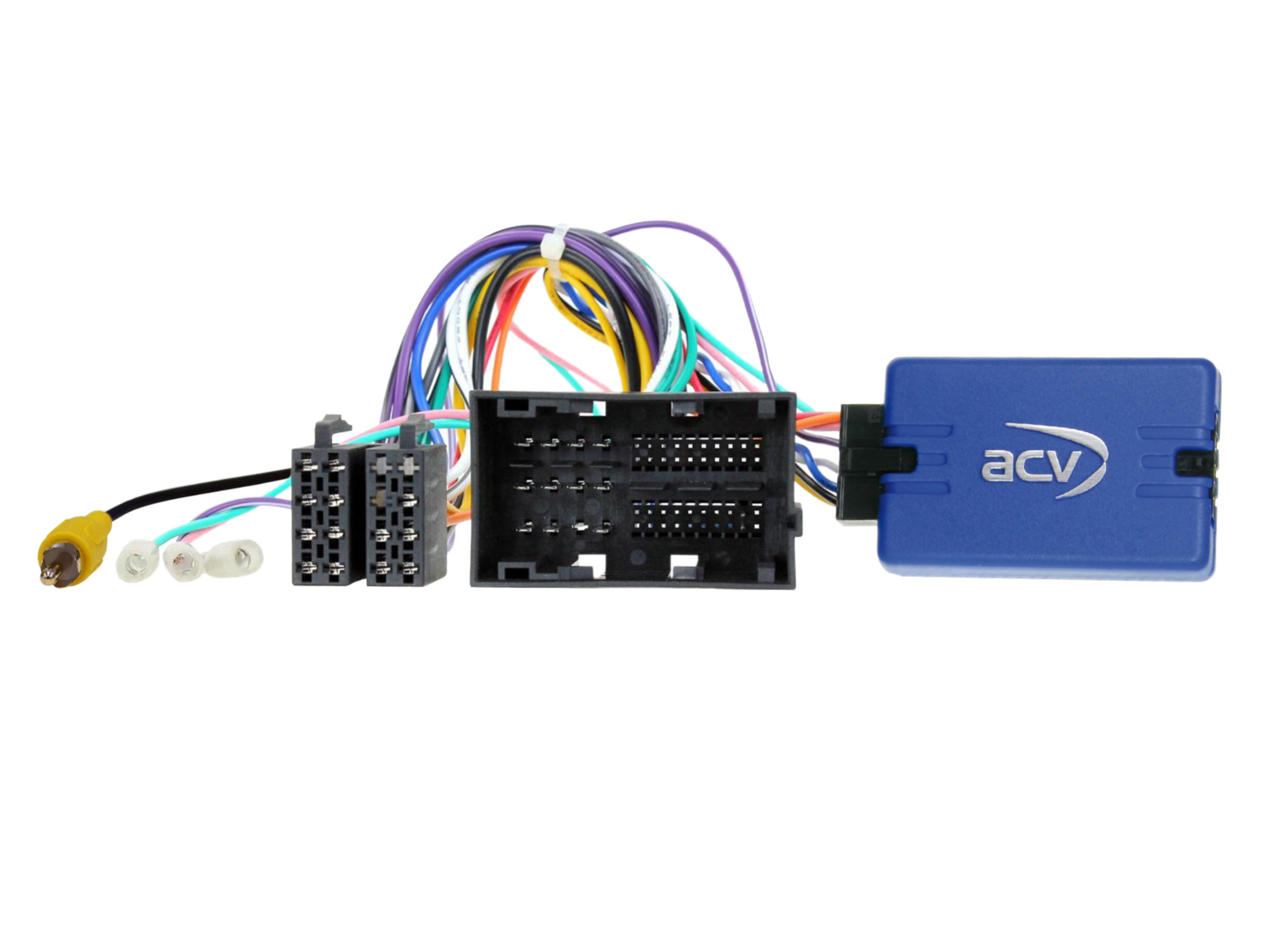

Adaptér ovládania tlačidiel na volante pre Citroën / Fiat / Opel / Peugeot ACV SWC 42SFA019-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. Porovnajte zobrazené konektory zapojenia s konektormi vo vašom vozidle a uistite sa, že sú zhodné technicky aj vizuálne. Pred inštaláciou overte, či bolo vo vozidle použité niektoré z uvedených originálnych rádii. Pred finálnou montážou vždy otestujte funkcie vozidla, nastavenia systému a ovládanie z volantu (SWC).

Určené pre vozidlá

Citroën Jumper (250) (05/2014 -> 10/2022) vozidlá s Continental 250VP1/250VP2, UConnect alebo Daiichi; pri Daiichi so zväzkom čiernych káblov demontujte adaptér zväzku káblov v rádiovej šachte na strane vodiča, pri priamo zapojenom Daiichi s farebnými káblami použite 42a-1094-018.
Citroën Jumper (250) (10/2022 -> 2024) vozidlá s Continental 250VP1/250VP2, UConnect alebo Daiichi; pri Daiichi so zväzkom čiernych káblov demontujte adaptér zväzku káblov v rádiovej šachte na strane vodiča, pri priamo zapojenom Daiichi s farebnými káblami použite 42a-1094-018.
Citroën e-Jumper (259) (10/2021 -> 2024).
Citroën Relay (250) (2006 -> 2024) vozidlá s Continental 250VP1/250VP2, UConnect alebo Daiichi; pri Daiichi so zväzkom čiernych káblov demontujte adaptér zväzku káblov v rádiovej šachte na strane vodiča, pri priamo zapojenom Daiichi s farebnými káblami použite 42a-1094-018.

Fiat 500 (ZAF 312) (07/2016 -> 2023).
Fiat 500L (ZAF 199) (10/2012 -> 07/2017).
Fiat 500L (ZAF 199) (07/2017 -> 03/2022).
Fiat Doblo (ZAF 263) (01/2015 -> 06/2022).
Fiat Ducato (ZFA 250) (05/2014 -> 11/2021) vozidlá s Continental 250VP1/250VP2, UConnect alebo Daiichi; pri Daiichi so zväzkom čiernych káblov demontujte adaptér zväzku káblov v rádiovej šachte na strane vodiča, pri priamo zapojenom Daiichi s farebnými káblami použite 42a-1094-018.

Opel Movano Cargo C (Y) (10/2021 -> 01/2024) vozidlá s Continental 250VP1/250VP2, UConnect alebo Daiichi; pri Daiichi so zväzkom čiernych káblov demontujte adaptér zväzku káblov v rádiovej šachte na strane vodiča, pri priamo zapojenom Daiichi s farebnými káblami použite 42a-1094-018.
Opel Movano Cargo C (Y) (01/2024 -> 2024) vozidlá s Continental 250VP1/250VP2, UConnect alebo Daiichi; pri Daiichi so zväzkom čiernych káblov demontujte adaptér zväzku káblov v rádiovej šachte na strane vodiča, pri priamo zapojenom Daiichi s farebnými káblami použite 42a-1094-018.
Opel Movano Electrik Cargo C (Y) (10/2021 -> 01/2024) vozidlá s Continental 250VP1/250VP2, UConnect alebo Daiichi; pri Daiichi so zväzkom čiernych káblov demontujte adaptér zväzku káblov v rádiovej šachte na strane vodiča, pri priamo zapojenom Daiichi s farebnými káblami použite 42a-1094-018.
Opel Movano Electrik Cargo C (Y) (01/2024 -> 2024) vozidlá s Continental 250VP1/250VP2, UConnect alebo Daiichi; pri Daiichi so zväzkom čiernych káblov demontujte adaptér zväzku káblov v rádiovej šachte na strane vodiča, pri priamo zapojenom Daiichi s farebnými káblami použite 42a-1094-018.

Peugeot Boxer (Y) (09/2014 -> 12/2019) vozidlá s Continental 250VP1/250VP2, UConnect alebo Daiichi; pri Daiichi so zväzkom čiernych káblov demontujte adaptér zväzku káblov v rádiovej šachte na strane vodiča, pri priamo zapojenom Daiichi s farebnými káblami použite 42a-1094-018.
Peugeot Boxer (Y) (08/2018 -> 2024) vozidlá s Continental 250VP1/250VP2, UConnect alebo Daiichi; pri Daiichi so zväzkom čiernych káblov demontujte adaptér zväzku káblov v rádiovej šachte na strane vodiča, pri priamo zapojenom Daiichi s farebnými káblami použite 42a-1094-018.
Peugeot e-Boxer (Y) (10/2021 -> 2024).

CAN Bus informácie

Pripojenie: 52-pinový Fiat konektor.
OEM cúvacia kamera: Cinch (samec) žltý do vstupu cúvacej kamery rádia.
Podporované OEM jednotky: Continental 250VP1 / 250VP2, UConnect, Daiichi.
Daiichi – zväzok čiernych káblov: demontujte adaptér zväzku káblov v rádiovej šachte na strane vodiča. Daiichi – pri priamo zapojených farebných kábloch: použite adaptér 42a-1094-018.
DIP prepínače pri chybe denného počítadla kilometrov: 1 ON pre 250VP1, 2 ON pre 250VP2, 3 ON pre Blue&Me, 4 ON pre Pioneer, 1 OFF + 2 OFF + 3 ON pre Daiichi. Nastavujte bez napätia a po zmene nechajte zbernicu CAN uspať.
Nekompatibilné u vozidiel s pretrvávajúcou chybou a odlišným softvérom.
Nepodporované: nastavenie palubného počítača a vozidla, asistent diaľkových svetiel, vybrané asistenčné systémy, nastavenie dátumu/času.

OEM cúvacia kamera – zapojenie OEM konektora

Adaptér OEM kamera 52-pin Fiat / 32-pin Ford: 771000-2000.
Červený: pin 31 Video+.
Biely: pin 32 Video−.
Čierny: pin 33 tienenie.

Poskytované signály

+12 V zapaľovanie (svorka 15).
+12 V osvetlenie (svorka 58).
+12 V signál spiatočky.
Rýchlostný signál.
GND ručná brzda.
Maximálne zaťaženie výstupov: 100 mA. Pri odobratí nad 100 mA použite relé s minimálnym odporom cievky 75 Ω (1 relé) alebo 150 Ω (2 relé).

Dôležité doplňujúce informácie

Na úplnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodným OEM autorádiom.
Demontáž OEM jednotky vykonávajte bez napätia.
Bez napätia skontrolujte všetky prepoje rozhrania na správnosť a priechodnosť.

Pripojenie a poradie zapojenia

Nastavenie a hardvérovú konfiguráciu rozhrania vykonávajte bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k jednotke.
Pripojte kábel k jednotke podľa návodu aftermarket rádia.
Pripojte všetky ďalšie vodiče podľa návodu aftermarket rádia.
Hlavné napájacie spojenie k vozidlu pripojte ako posledné.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise a v BDA.
Nakonfigurujte aftermarket rádio pre funkcie SWC, kameru, handsfree a napájanie antény.
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a kábla k jednotke

Všetky zmeny vykonávajte bez napätia.
Po zmene opakujte kroky 5–8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla

Vráťte do vozidla pôvodnú OEM jednotku.
Zapnite OEM jednotku.
Počkajte na uspatie zbernice CAN.
Skontrolujte hardvérovú konfiguráciu rozhrania.
Po uspaní zbernice CAN postupujte podľa krokov 5–8 uvedených vyššie.

Při úpravách zapojenia alebo vedení kábláže

Úpravy smie vykonávať iba odborne vyškolený personál.
Pred zapojením overte súlad s požiadavkami výrobcu a vplyv na záruku.
Pred zapojením overte funkciu meraním a podľa schémy vozidla.
Úpravy sú vykonávané na vlastné riziko bez záruky funkcie.
Za prípadné poškodenie vozidla, zariadenia alebo rozhrania dodávateľ nenesie zodpovednosť.
Zásahy do predom osadenej kabeláže môžu zrušiť záruku produktu.
