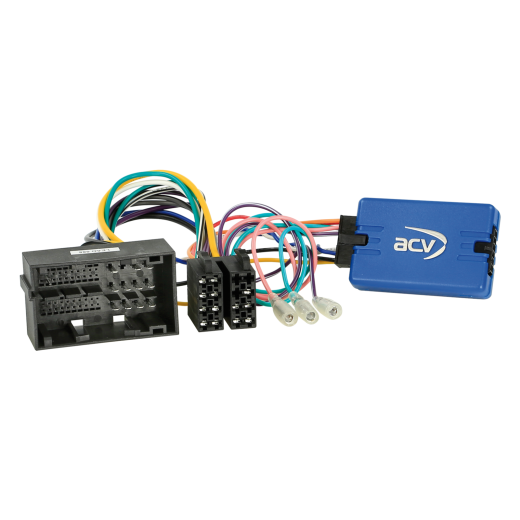

Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel / Peugeot ACV SWC 42SFA015-0

Pridať do obľúbenýchOdstrániť z obľúbených

adaptér na volant pre Citroën Jumper (250) (05/14->24), Citroën Relay (250) (05/14->24), Fiat Ducato (ZAF 250) (05/14->11/21), Opel Movano Cargo C (Y) (05/14->24)
Viac o produkte

Pomôžeme vám s nákupom

Využite našu poradňu
Využite našu poradňu
Tovar nám môžete vrátiť do 14 dní
Vyskúšajte si produkt u nás na predajne

Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel / Peugeot ACV SWC 42SFA015-0

Popis a parametre
Hodnotenie0
Kategórie

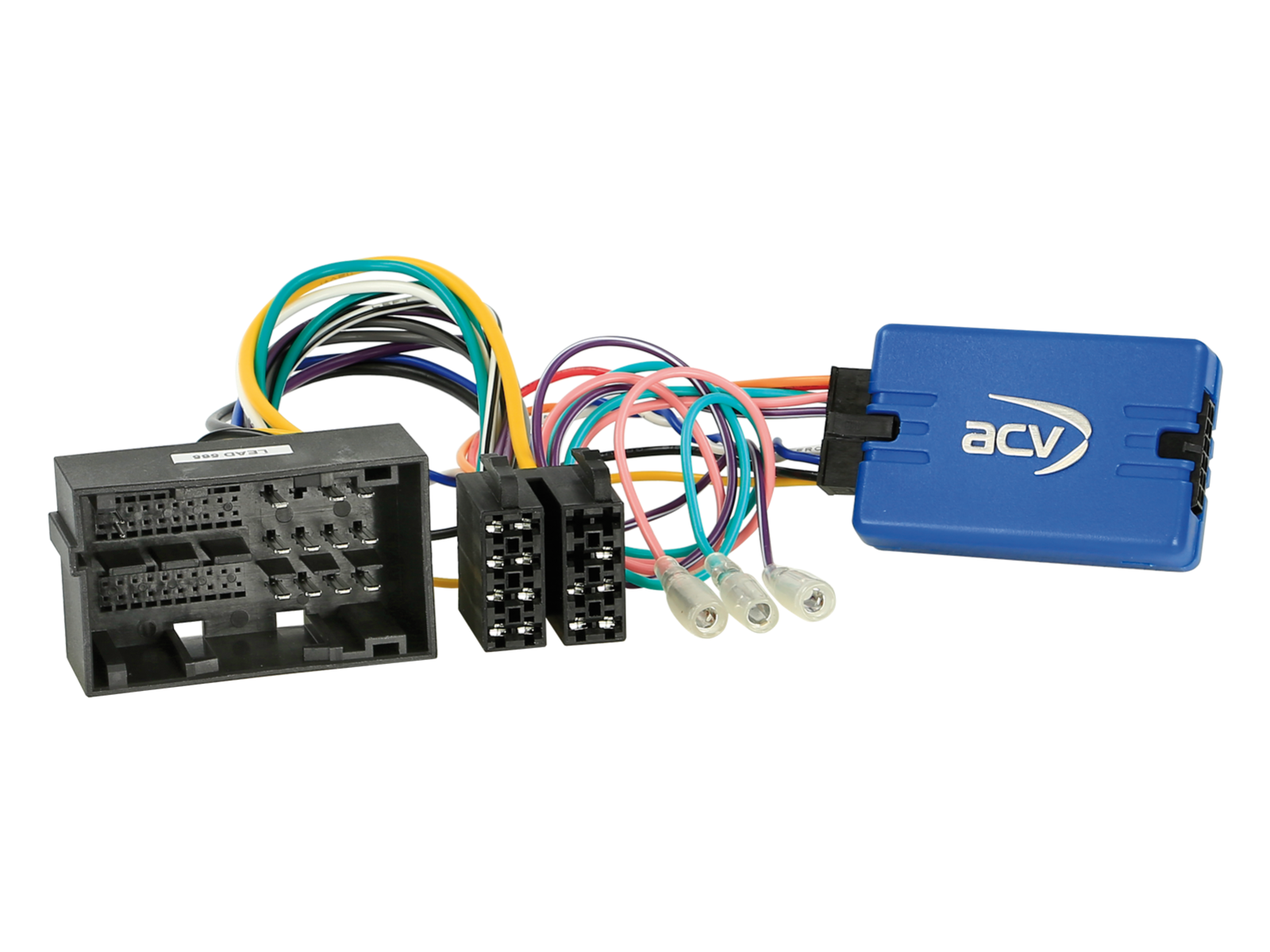

Adaptér ovládania tlačidiel na volante pre Citroën / Fiat / Opel / Peugeot ACV SWC 42SFA015-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že sú zhodné ako po technickej, tak vizuálnej stránke. Pred inštaláciou overte, či bolo vo vozidle použité niektoré z uvedených originálnych rádií. Pred finálnou montážou vždy otestujte funkcie vozidla, nastavenie systému a ovládanie z volantu (SWC).

Určené pre automobily

Citroën Jumper (250) (05/2014 -> 2024) bez OEM jednotky Continental VP1/VP2/Daiichi, Relay (250) (05/2014 → 2024) bez OEM jednotky Continental VP1/VP2/Daiichi

Fiat Ducato (ZAF 250) (05/2014 -> 11/2021) bez OEM jednotky Continental VP1/VP2/Daiichi

Opel Movano Cargo C (Y) (10/2021 -> 2024) bez OEM jednotky Continental VP1/VP2/Daiichi

Peugeot Boxer (Y) (05/2014 -> 2024) bez OEM jednotky Continental VP1/VP2/Daiichi

CAN Bus informácie

Pripojenie: 52 Pin Fiat konektor
Vozidlá s OEM jednotkou
Bez OEM jednotky Continental VP1/VP2/Daiichi
Poskytované rozhrania: +12V zapaľovanie (Klemme 15), +12V osvetlenie (Klemme 58), +12V spiatočka, rýchlostný signál, GND ručná brzda
Maximálne zaťaženie výstupov: 100 mA
Pri odbere nad 100 mA: min. odpor cievky relé 75 Ω (1 relé) alebo 150 Ω (2 relé)

Dôležité doplňujúce informácie

K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodným OEM autorádiom (ak je inštalované).
Demontáž OEM jednotky vykonávajte bez napätia.
Skontrolujte všetky prepoje rozhrania bez napätia.

Pripojenie a poradie zapojenia

Všetky nastavenia a konfigurácie vykonávajte bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla.
Pripojte kábel podľa návodu k aftermarket rádiu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Hlavné napájacie spojenie pripojte ako posledné.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise a BDA.
Nakonfigurujte aftermarket rádio pre funkcie SWC, kameru, handsfree, napájanie antény a pod.
Vykonajte test funkcie ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla

Zmeny vykonávajte bez napätia.
Po zmene postupujte podľa krokov 5–8 vyššie.

V prípade poruchy rozhrania alebo systému vozidla

Vráťte do vozidla pôvodnú OEM jednotku.
Zapnite OEM jednotku.
Počkajte na uspanie CAN Bus.
Skontrolujte hardvérovú konfiguráciu rozhrania.
Po uspaní CAN Bus postupujte podľa krokov 5–8 vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže

Úpravy smie vykonávať iba odborne vyškolený personál.
Pred zapojením overte súlad s požiadavkami výrobcu a vplyv na záruku.
Pred zapojením overte funkciu meraním a podľa schémy vozidla.
Úpravy vykonávate na vlastné riziko bez záruky funkčnosti.
Úpravy vykonávate bez záruky na prípadné poškodenie vozidla, zariadenia či rozhrania.
Úpravy na predom osadenej kabeláži môžu zrušiť záruku produktu.
