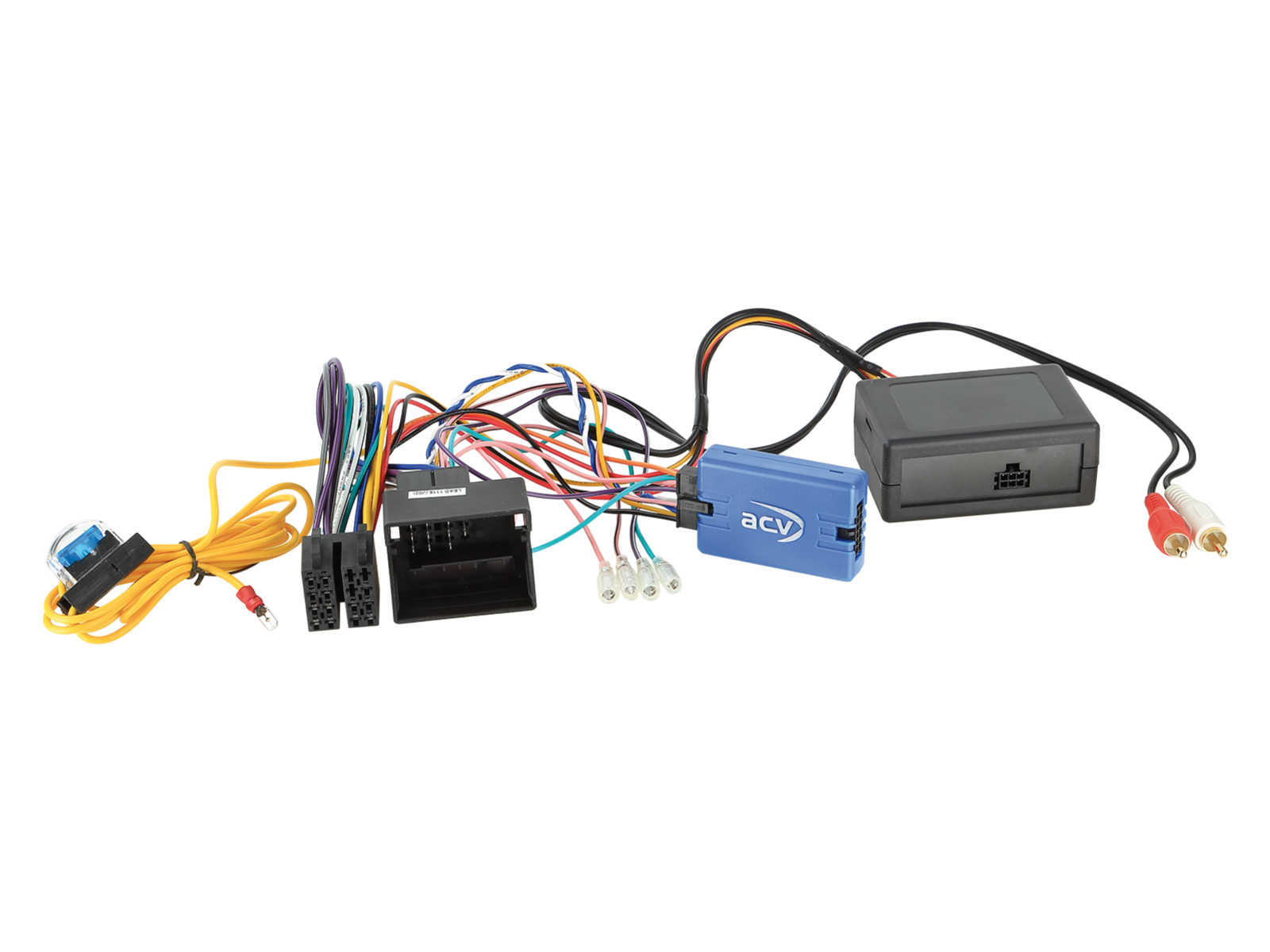

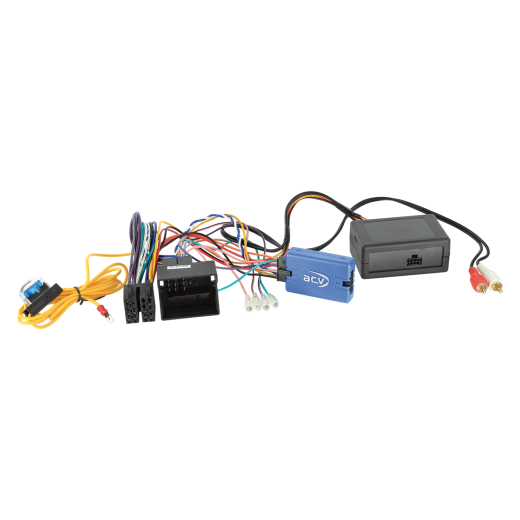

Adaptér ovládania tlačidiel na volante pre BMW ACV SWC 42SBM012-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú ako technicky, tak vizuálne. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

BMW rada 1 (E81/E82/E87/E88) (03/2004 -> 10/2013) – vozidlo s 40 Pin Quadlock BMW konektorom, +12V stálym napájaním (Klemme 30) cez istený batériový prívod, MOST výstupom na Cinch, originálnym Business Professional OEM rádiom, OEM MOST ozvučovacím systémom, bez iDrive a bez podpory PDC a varovných tónov.
BMW rada 3 (E90/E91/E92/E93) (03/2005 -> 10/2013) – rovnaké podmienky ako vyššie.
BMW rada 5 (E60/E61) (07/2003 -> 07/2010) – rovnaké podmienky ako vyššie.
BMW X5 (E70) (03/2007 -> 09/2013) – rovnaké podmienky ako vyššie.
BMW X6 (E71/E72) (05/2008 -> 06/2014) – rovnaké podmienky ako vyššie.

CAN Bus informácie

Konektory a zapojenie:

40 Pin Quadlock BMW konektor
+12V stále napájanie (Klemme 30) – batériový prívod s poistkou
MOST – prevod na Cinch
PDC – nepodporované
Varovné tóny – nepodporované
Bez iDrive

Dôležité doplňujúce informácie

K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Demontáž originálneho rádia (OEM HU) vykonávajte bez napätia.
Skontrolujte všetky prepoje rozhrania (interface) na správne zapojenie – bez napätia.

Pripojenie a poradie zapojenia:

Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu a v BDA.
Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Vráťte do vozidla originálny OEM HU.
Spustite originálnu jednotku.
Vyvolajte kľud (usnutie) CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po ukludnení CAN Bus opakujte kroky 5 až 8 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

Zapojenie a úpravy smie vykonávať iba odborne vyškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
