Pri inštalácii zosilňovača alebo subwoofera je správna voľba napájacích a signálových káblov, prípadne káblovej sady, úplne zásadná. Nielen kvôli kvalite zvuku, ale predovšetkým kvôli bezpečnosti a dlhodobej spoľahlivosti celého systému. Bohužiaľ sa často stretávame s podceňovaním tejto časti inštalácie, alebo s príliš zjednodušeným výkladom. V tomto článku sa zameriame na kľúčové technické aspekty výberu káblovej sady a ukážeme vám bod po bode, na čo je dobré sa pri výbere zamerať.
1. Prierez napájacieho kábla
Voľba optimálneho prierezu napájacieho kábla je pre správne fungovanie audio systému zásadným parametrom. Prierez napájacieho kábla musí byť dostatočne silný, aby bezpečne preniesol prúd bez zbytočných strát a prehrievania. Voľba prierezu sa často mylne odvodzuje od výkonu zosilňovača, pritom je nevyhnutné vychádzať zo skutočného prúdového odberu, účinnosti zosilňovača, dĺžky kabeláže, úbytku napätia a tiež materiálu vodiča.
Prečo len výkon zosilňovača nestačí?
Výkon zosilňovača sa bežne uvádza vo wattoch, ale pre návrh kabeláže je zásadný prúd v ampéroch. Napr. zosilňovač s výkonom 1000 W a účinnosťou 70 % bude pri 14,4 V odoberať:
- Príkon = 1000 W / 0,7 = ~1428 W
- Prúd = 1428 W / 14,4 V = ~99 A
Čo ak nepoznáte účinnosť zosilňovača? Pomôžu poistky
Účinnosť zosilňovačov triedy AB sa všeobecne pohybuje v rozmedzí 50 – 65 %, pri triede D je to 80 – 95 % a niekedy aj viac. Nie každý výrobca však presnú účinnosť udáva, preto sa na výpočet najčastejšie používa súčet hodnôt poistiek na zosilňovači. Ten udáva maximálny prúd, ktorý zosilňovač môže (krátkodobo) odoberať. Je to horný limit, nie typický prúd, ale pre návrh kábla ide o bezpečný orientačný základ. Uvedieme príklad:
- Pokiaľ teda má zosilňovač poistku 2× 30 A, počítajte s maximálnym odberom 60 A.
- Pokiaľ má 1× 80 A → maximálny prúd je 80 A.
Odporúčaná dimenzácia napájacieho kábla podľa prúdu a dĺžky
Na základe vyššie uvedeného je potrebné návrh kábla vždy oprieť o reálnu prúdovú záťaž a dĺžku kábla. S rastúcou dĺžkou stúpa odpor a tým aj úbytok napätia a straty. Uvedená tabuľka zobrazuje odporúčané prierezy pre OFC káble. Pokiaľ uvažujete o CCA kábli, potom je potrebné pripočítať cca 40 % k prierezu z dôvodu vyššieho odporu (napr. namiesto 25 mm² OFC použiť 35 mm² CCA).
| Prúd (A) | Dĺžka do 2 m | Dĺžka do 3 m | Dĺžka do 5 m | Dĺžka do 7 m | Dĺžka do 10 m |
|---|---|---|---|---|---|
| 20 A | 4 mm² | 6 mm² | 10 mm² | 10 mm² | 16 mm² |
| 35 A | 6 mm² | 10 mm² | 16 mm² | 16 mm² | 25 mm² |
| 50 A | 10 mm² | 16 mm² | 25 mm² | 25 mm² | 35 mm² |
| 75 A | 16 mm² | 25 mm² | 35 mm² | 35 mm² | 50 mm² |
| 100 A | 25 mm² | 35 mm² | 50 mm² | 50 mm² | 70 mm² |
| 150 A | 35 mm² | 50 mm² | 70 mm² | 70 mm² | 95 mm² |
Náš tip: pri výbere kábla je vždy vhodné pridať rezervu minimálne 10–20 %, aby nedochádzalo k prehrievaniu pri vyššej záťaži alebo budúcom rozšírení systému.
2. OFC meď alebo CCA?
Vodiče a ich materiál sú v ozvučení často prehliadaným, pritom zásadným prvkom celého systému. Či už zapájate zosilňovač, DSP procesor, voľba správnej kabeláže priamo ovplyvňuje kvalitu zvuku, účinnosť aj životnosť celej inštalácie.
CCA – Copper-Clad Aluminium
CCA vodiče sú tvorené hliníkovým jadrom s tenkou vrstvou medi na povrchu. Vyrábajú sa kvôli nižšej cene a hmotnosti, ale ich vlastnosti sú výrazne horšie ako u medi. Ich hlavnou výhodou je nízka cena a hmotnosť, nevýhody však prevládajú – napríklad vyšší elektrický odpor, nižšia prúdová zaťažiteľnosť, menšia odolnosť proti lámaniu a korózii a tiež horší prenos signálu.
OFC – Oxygen-Free Copper
OFC je bezkyslíkatá elektrolytická meď s čistotou obvykle ≥ 99,95 %. Vďaka nižšiemu odporu prenáša prúd efektívnejšie, menej sa zahrieva a má vyššiu životnosť. Disponuje stabilnými vlastnosťami aj pri vyššej záťaži a veľmi dobrou odolnosťou proti oxidácii a únave materiálu. Hlavnou nevýhodou je vysoká cena, ktorá navyše v poslednom čase kolíše.
Vzhľadom na to, že káblové sady obsahujú v drvivej väčšine CCA napájacie káble, čo je dané aj tlakom na nízku cenu, rozhodnutie pre zakúpenie káblovej sady je tým značne uľahčené. Všeobecne teda odporúčame voliť CCA napájacie káble pre základné a cenovo dostupné audio systémy s nižším výkonom (cca 200 až 500 W RMS). Pre pokročilejšie a audiofilne založené inštalácie s vyšším výkonom odporúčame používať výhradne OFC napájacie káble.
3. Obsah sady – čo by nemalo chýbať

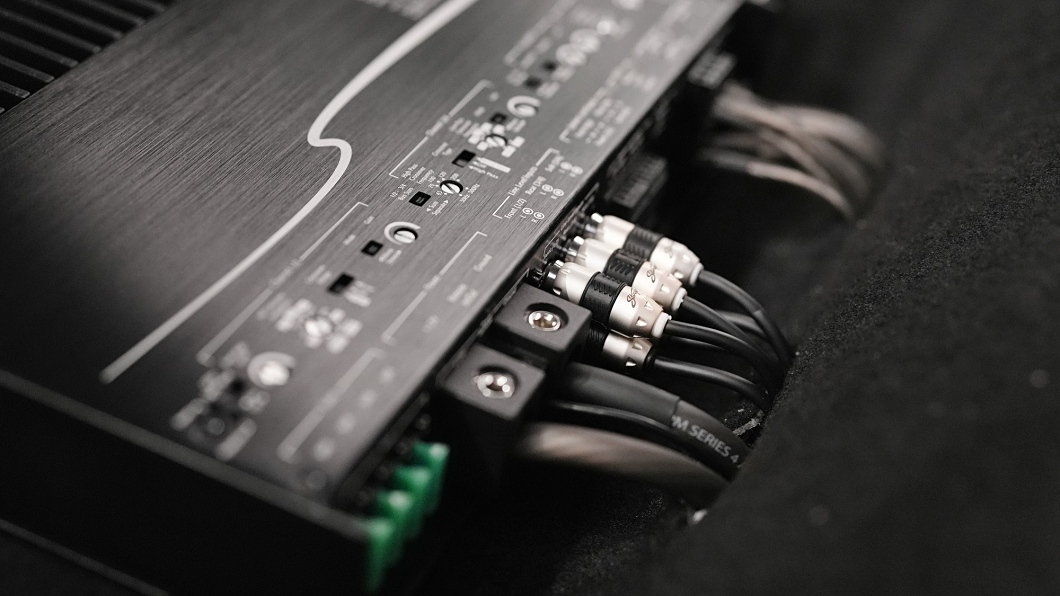

Káblová sada by mala obsahovať všetky potrebné prvky na pripojenie zosilňovača. Pred kúpou si vždy skontrolujte, či káblová súprava skutočne obsahuje všetko, čo potrebujete, aby ste nemuseli dokupovať ďalšie príslušenstvo zvlášť. Väčšina káblových sád obsahuje tieto produkty:
- Napájací kábel so zodpovedajúcim prierezom.
- Zemniaci (kostriaci) kábel – ideálne minimálne 1 m, rovnaký prierez.
- Kvalitnú poistku v puzdre (ANL, Mini-ANL, AGU) umiestnenú do 30 cm od batérie.
- Remote kábel pre zopnutie zosilňovača.
- RCA signálové káble - kvalitné tienenie a správna dĺžka.
- Koncovky, očká, sťahovacie pásky, prípadne poistky do rozbočovacích blokov.
Väčšina sád neobsahuje reproduktorové káble, tie je treba vyberať samostatne podľa dĺžky a výkonu.
4. Dĺžka káblov a ich dimenzovanie
Dĺžka káblov má priamy vplyv na ich straty a prierez. Pri napájacom kábli je dôležité započítať celkovú dĺžku trasy tam aj späť (k batérii + ku kostre). Napríklad dodávky, SUV a karavany vyžadujú dlhšie káble a často vyšší prierez ako klasické hatchbacky. Vždy teda merajte dĺžku ešte pred zakúpením. Pokiaľ sada neobsahuje dostatočne dlhý napájací kábel (5 m býva štandardom), kúpte kábel zvlášť v metráži.

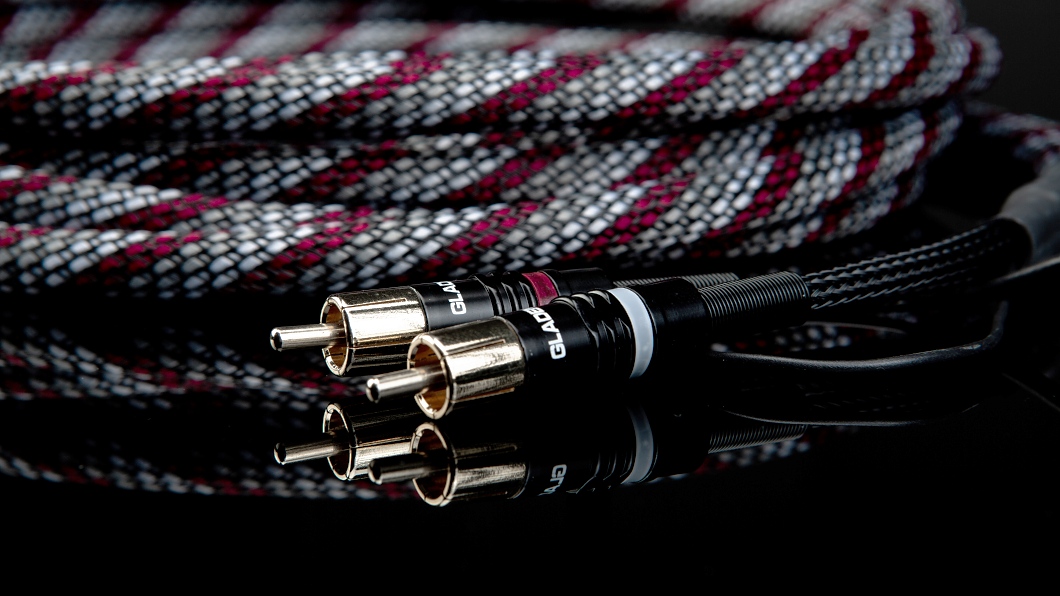

5. Signálové káble a tienenie
Pri signálových kábloch (RCA) dbajte na kvalitné tienenie, ktoré chráni prenášaný zvuk pred rušením od iných elektronických systémov v aute (alternátor, zapaľovanie a pod.). Dôležité je aj vedenie, resp. inštalácia signálových káblov, ktoré by sa mali vyhnúť originálnym zväzkom a viesť ich v ideálnom prípade vždy samostatne. V káblových sadách obvykle nájdete základné káble, ktoré postačujú na základné ozvučenie auta.
6. Cena vs. kvalita
Na káblovej sade sa neoplatí šetriť. Lacné káblové sady často používajú tenšie vodiče, CCA napájacie káble nižšej kvality a horšie príslušenstvo. Pokiaľ požadujete bezproblémovú inštaláciu a dlhú životnosť, investujte radšej do kvalitnejšej sady. V prípade, že ste ale náročný audiofil, potom jednoznačne odporúčame zaobstarávať káble a inštalačný materiál samostatne a vybrať si vždy tie najkvalitnejšie komponenty v pomere cena/výkon, ktorý očakávate a potrebujete.
Zhrnutie: Ako správne vybrať káblovú sadu?
- Neposudzovajte kábel podľa výkonu zosilňovača, ale podľa skutočného prúdu, dĺžky a typu vodiča.
- Pokiaľ to rozpočet dovolí, uprednostňujte OFC meď - najmä pre výkonnejšie a zvukovo pokročilé systémy.
- Overte dĺžku a obsah sady - pozor na nedostatočné dĺžky alebo chýbajúce poistky.
- RCA káble vyberajte podľa kvality tienenia a starostlivo ich inštalujte.
- Kvalitná káblová sada = lepší zvuk + vyššia bezpečnosť.
