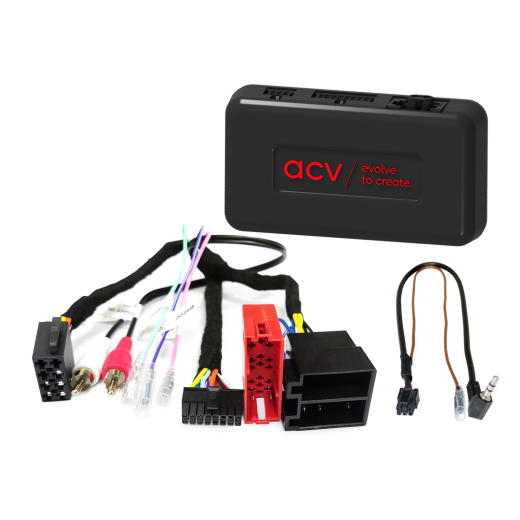

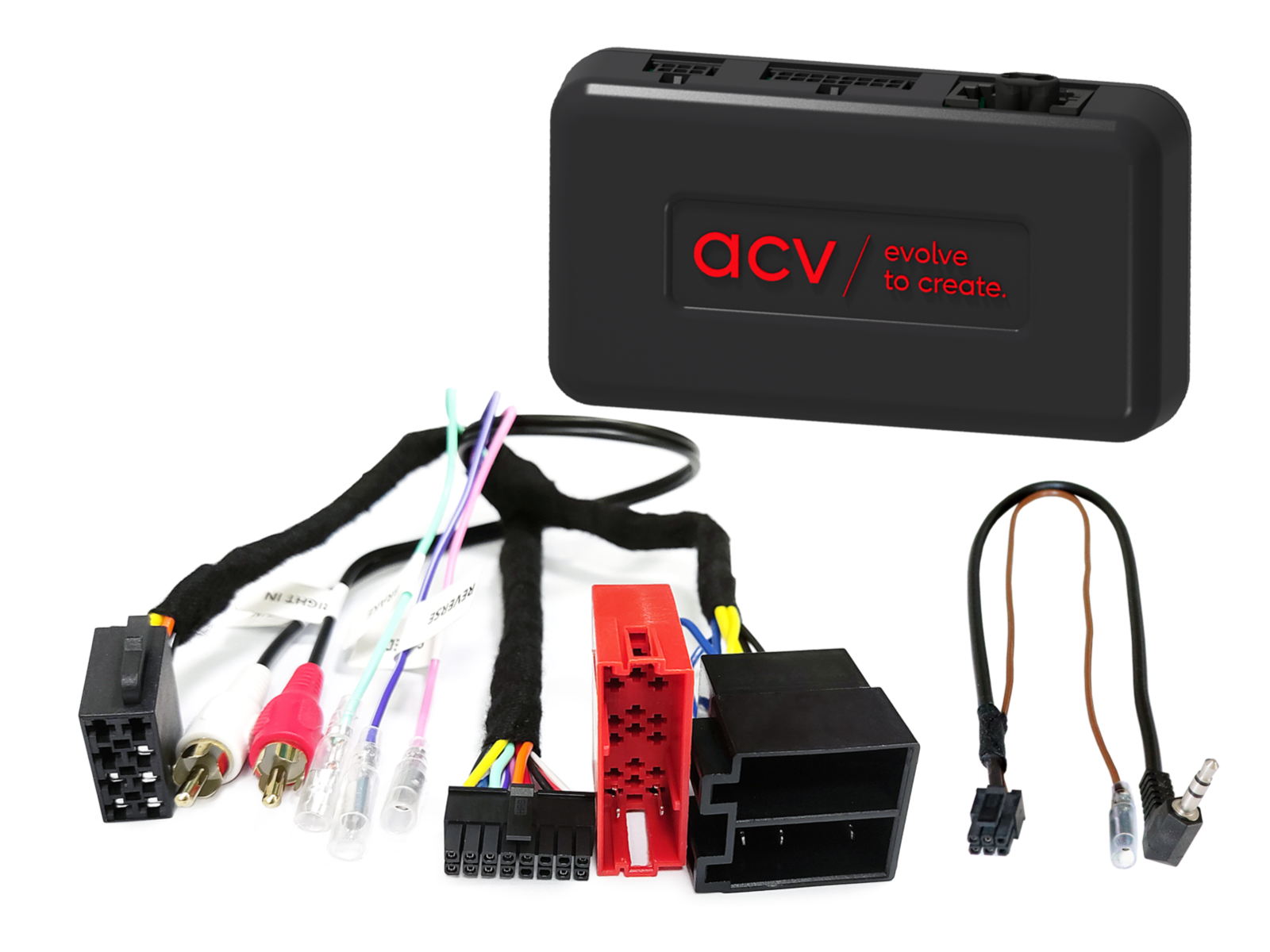

Adaptér ovládania tlačidiel na volante pre Porsche ACV SWC 42XPO003-0

Adaptér ovládania tlačidiel na volante pre Porsche ACV SWC 42XPO003-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre vozidlá

• Porsche Cayenne (9PA/955) (09/2002 -> 12/2006) - pôvodné autorádio OEM CDR24 alebo PCM2.1 bez dotykového displeja, OEM zosilňovací systém MOST bez podpory funkcie fader.

Informácie CAN Bus

Konektory a napájanie:

• Konektory: ISO / Mini ISO Porsche.
• Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič na vstup SWC autorádia.
• Pripojenie OEM MOST zosilňovacieho systému: RCA (červená/biela) – predzosilnený výstup z aftermarket rádia.

Nastavenie:

• Nastavenie DIP prepínačov podľa výrobcu aftermarketovej jednotky (pozri BDA).

Kompatibilita s vozidlami:

• OEM zosilňovací systém MOST – funkcia fader nie je podporovaná.

Špeciálne prípady a upozornenia:

• Reimportované vozidlá alebo vozidlá s odlišným softvérom môžu mať obmedzenú funkčnosť.

Dôležité doplňujúce informácie

• Kompatibilné s aftermarket autorádiami s podporou OEM MOST systému a analógovým vstupom pre ovládanie z volantu.
• Na úplnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Odpojte originálne rádio (OEM HU) bez napätia.
3. Skontrolujte všetky prepojenia rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

1. Nastavte a skontrolujte HW konfiguráciu rozhrania – bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Znovu nainštalujte originálne OEM HU.
• Spustite originálnu jednotku.
• Vyvolajte vypnutie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedení kábláže:

• Zapojenia a úpravy smie vykonávať len odborne školený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
