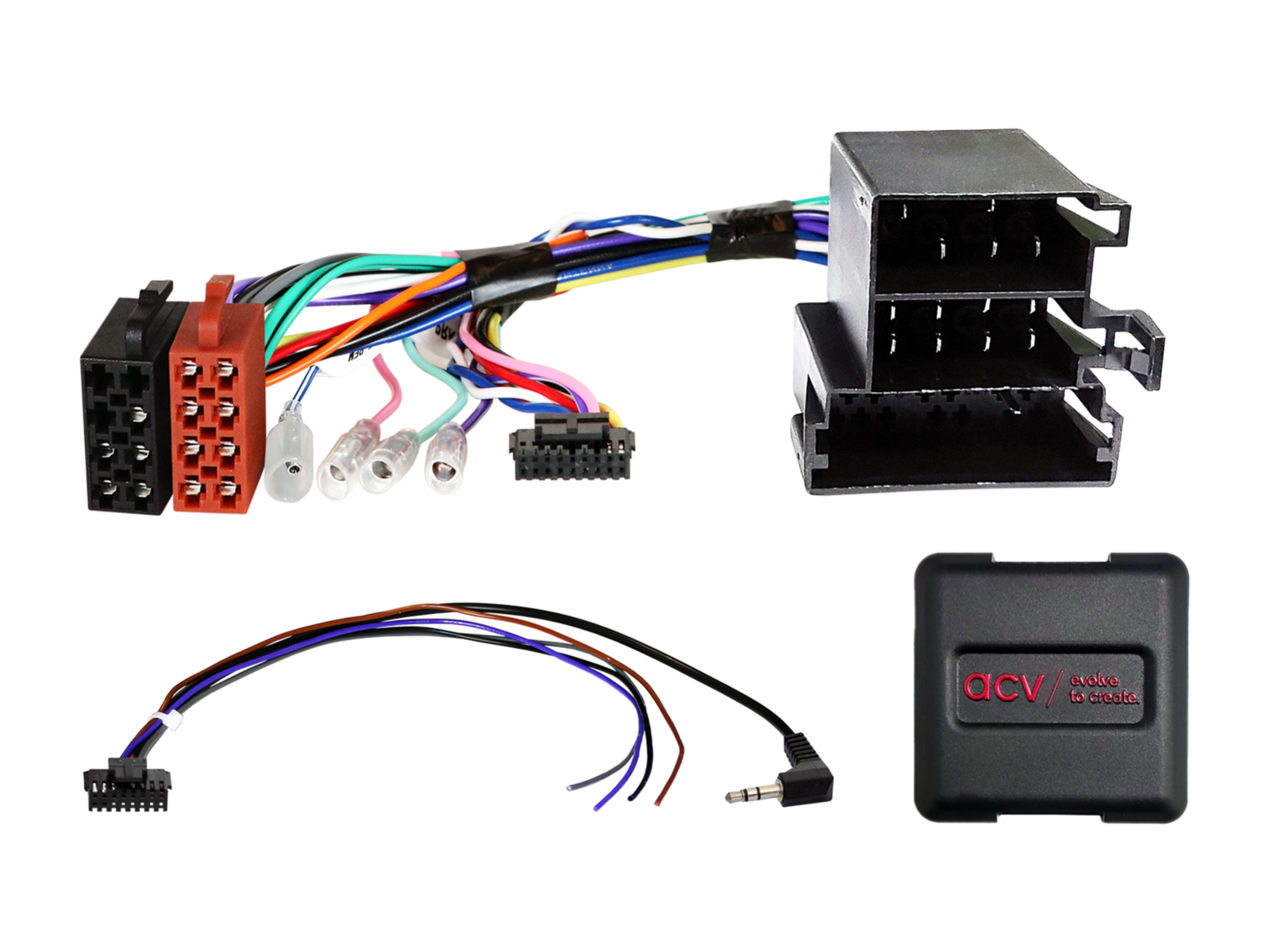

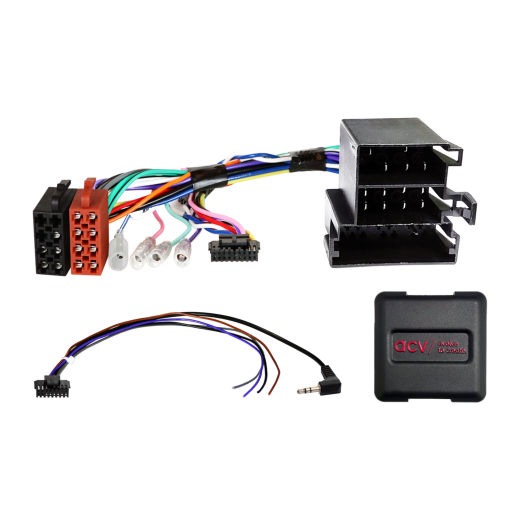

Adaptér ovládania tlačidiel na volante pre Alfa Romeo ACV SWC 42XAR006-0

Adaptér ovládania tlačidiel na volante pre Alfa Romeo ACV SWC 42XAR006-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru neoriginálnej jednotky môžu byť niektoré funkcie obmedzené alebo nahradené inými. Porovnajte zobrazené konektory adaptéra s konektormi vo vašom vozidle a uistite sa, že sú zhodné po vizuálnej i technickej stránke. Overte, či bolo vo vozidle použité niektoré z uvedených originálnych autorádií. Pred konečnou montážou skontrolujte funkcie vozidla, nastavenie a ovládanie z volantu.

Určené pre automobily

• Alfa Romeo 4C (960) (01/2014->08/2018) s pripojením ISO / Mini ISO a OEM ovládaním z volantu na 3,5mm jack alebo voľný kábel.
• Alfa Romeo Giulietta (940) (10/2013->04/2016) s pripojením ISO / Mini ISO a OEM ovládaním z volantu na 3,5mm jack alebo voľný kábel.
• Alfa Romeo Giulietta (940) (04/2016->12/2021) s pripojením ISO / Mini ISO a OEM ovládaním z volantu na 3,5mm jack alebo voľný kábel.
• Alfa Romeo MiTo (955) (12/2013->08/2016) s pripojením ISO / Mini ISO a OEM ovládaním z volantu na 3,5mm jack alebo voľný kábel, s OEM jednotkou Continental Touchscreen.
• Alfa Romeo MiTo (955) (08/2016->08/2018) s pripojením ISO / Mini ISO a OEM ovládaním z volantu na 3,5mm jack alebo voľný kábel, s OEM jednotkou Continental Touchscreen.

CAN Bus informácie

• Pripojenie: ISO / Mini ISO konektor.
• Pripojenie: OEM ovládanie z volantu -> 3,5mm jack alebo voľný kábel.
• Nepodporuje nastavenie dátumu a času.
• Nepodporuje úpravu nastavení vozidla.
• DIP prepínače pre nastavenie výrobcu aftermarket rádia (viď BDA).

Dôležité doplňujúce informácie

• K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodným OEM autorádiom.
2. Demontáž OEM jednotky vykonávajte bez napätia.
3. Skontrolujte všetky prepoje rozhrania bez napätia.

Pripojenie a poradie zapojenia

1. Všetky nastavenia a konfigurácie vykonávajte bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla rádia.
3. Pripojte kábel podľa návodu k aftermarket rádiu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Hlavný napájací spoj pripojte ako posledný.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise a BDA.
7. Konfigurujte aftermarket rádio pre funkcie SWC, kameru, handsfree, napájanie antény a pod.
8. Vykonajte test funkcie ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla

• Zmeny vykonávajte bez napätia.
• Po zmene postupujte podľa krokov 5–8 vyššie.

V prípade poruchy rozhrania alebo systému vozidla

• Vráťte do vozidla pôvodnú OEM jednotku.
• Zapnite OEM jednotku.
• Počkajte na uspatie CAN Bus.
• Skontrolujte hardvérovú konfiguráciu rozhrania.
• Po uspatí CAN Bus postupujte podľa krokov 5–8 vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže

• Úpravy smie vykonávať iba odborne vyškolený personál.
• Pred zapojením overte súlad s požiadavkami výrobcu a vplyv na záruku.
• Pred zapojením overte funkciu meraním a podľa schémy vozidla.
• Úpravy vykonávate na vlastné riziko bez záruky funkčnosti.
• Úpravy vykonávate bez záruky na prípadné poškodenie vozidla, zariadenia či rozhrania.
• Úpravy na vopred osadenej kabeláži môžu zrušiť záruku produktu.
