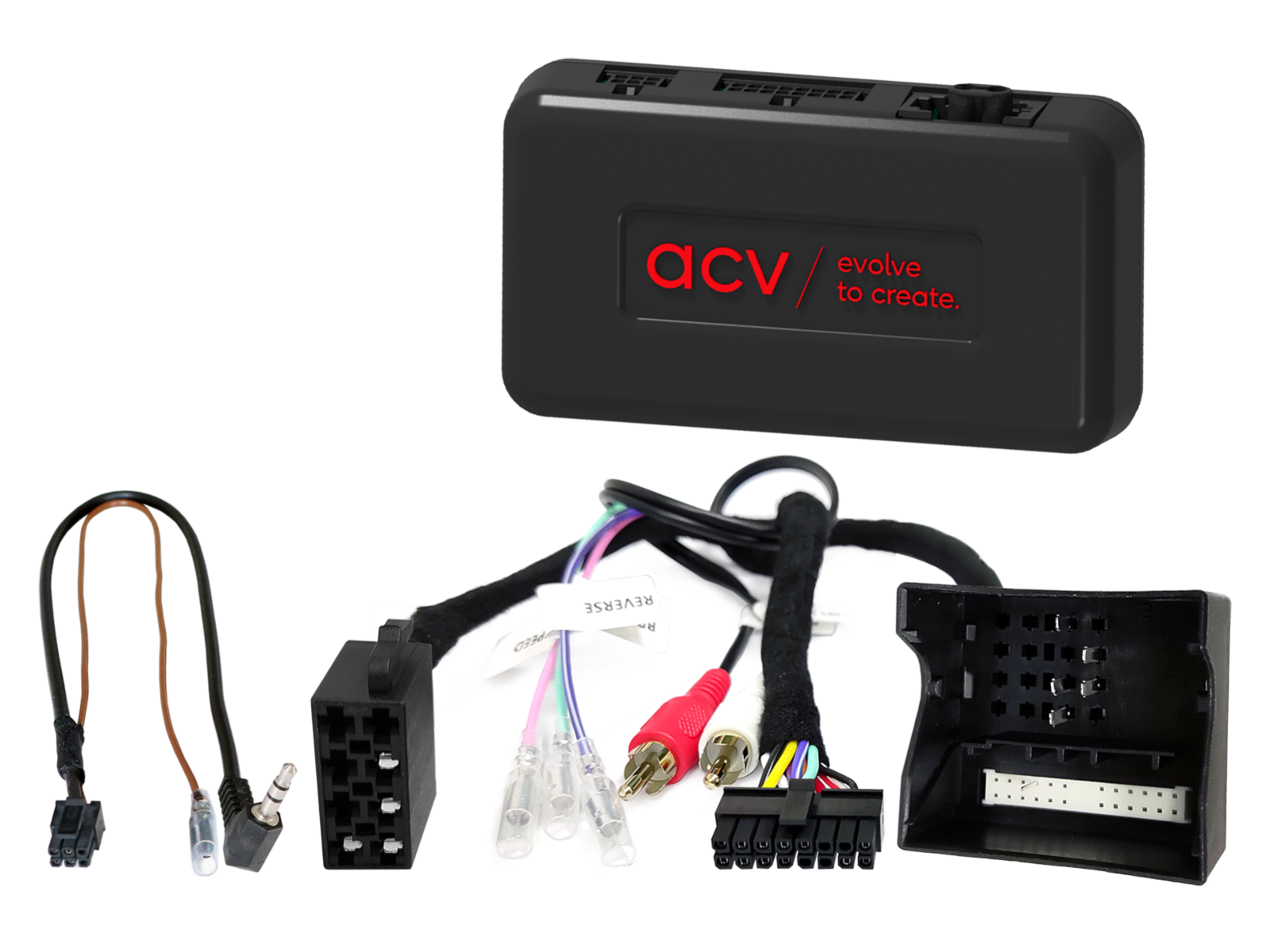

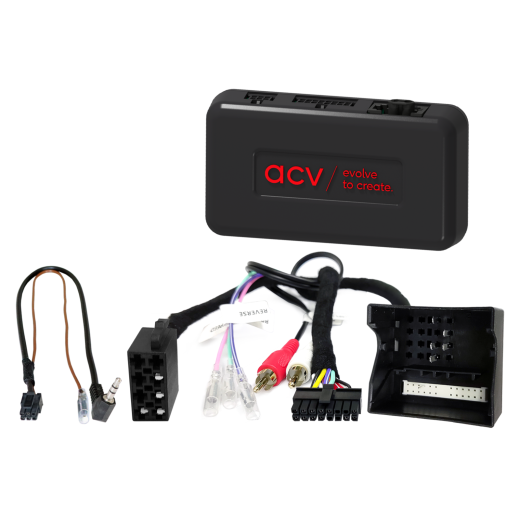

Adaptér ovládania tlačidiel na volante pre Porsche ACV SWC 42XPO004-0

adaptér na volant pre Porsche Cayenne (9PA/955) (02/07->02/10)
Viac o produkte
Pomôžeme vám s nákupom
Adaptér ovládania tlačidiel na volante pre Porsche ACV SWC 42XPO004-0
Novinka

Adaptér ovládania tlačidiel na volante pre Porsche ACV SWC 42XPO004-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

  • Porsche Cayenne (9PA/955) (02/2007 -> 02/2010) - pôvodné autorádio OEM PCM 3.0 s dotykovou obrazovkou, OEM zosilňovací systém MOST bez podpory funkcie fader.

CAN Bus informácie

Konektory a napájanie:

  • Konektory: 40-pinový Quadlock Porsche.
  • Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič na vstup SWC autorádia.
  • Pripojenie OEM MOST zosilňovacieho systému: RCA (červený/biely) – predzosilnený výstup z aftermarket rádia.

Nastavenie:

  • Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky (pozri dokumentáciu).

Kompatibilita s vozidlami:

  • OEM zosilňovací systém MOST – funkcia fader nie je podporovaná.

Špeciálne prípady a upozornenia:

  • Reimportované vozidlá alebo vozidlá s odlišným softvérom môžu mať obmedzenú funkčnosť.

Dôležité doplňujúce informácie

  • Kompatibilné s aftermarket autorádiami s podporou OEM MOST systému a analógovým vstupom pre ovládanie z volantu.
  • K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Odpojte originálne rádio (OEM HU) bez napätia.
  3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

  1. Nastavte a skontrolujte HW konfiguráciu rozhrania – bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény atď.).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Znova nainštalujte originálne OEM HU.
  • Spustite originálnu jednotku.
  • Vyvolajte vypnutie CAN Bus systému.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

  • Zapájanie a úpravy smie vykonávať iba odborne školený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so zapojovacím schématom vozidla.
  • Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
Katalógové číslo42XPO004-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
