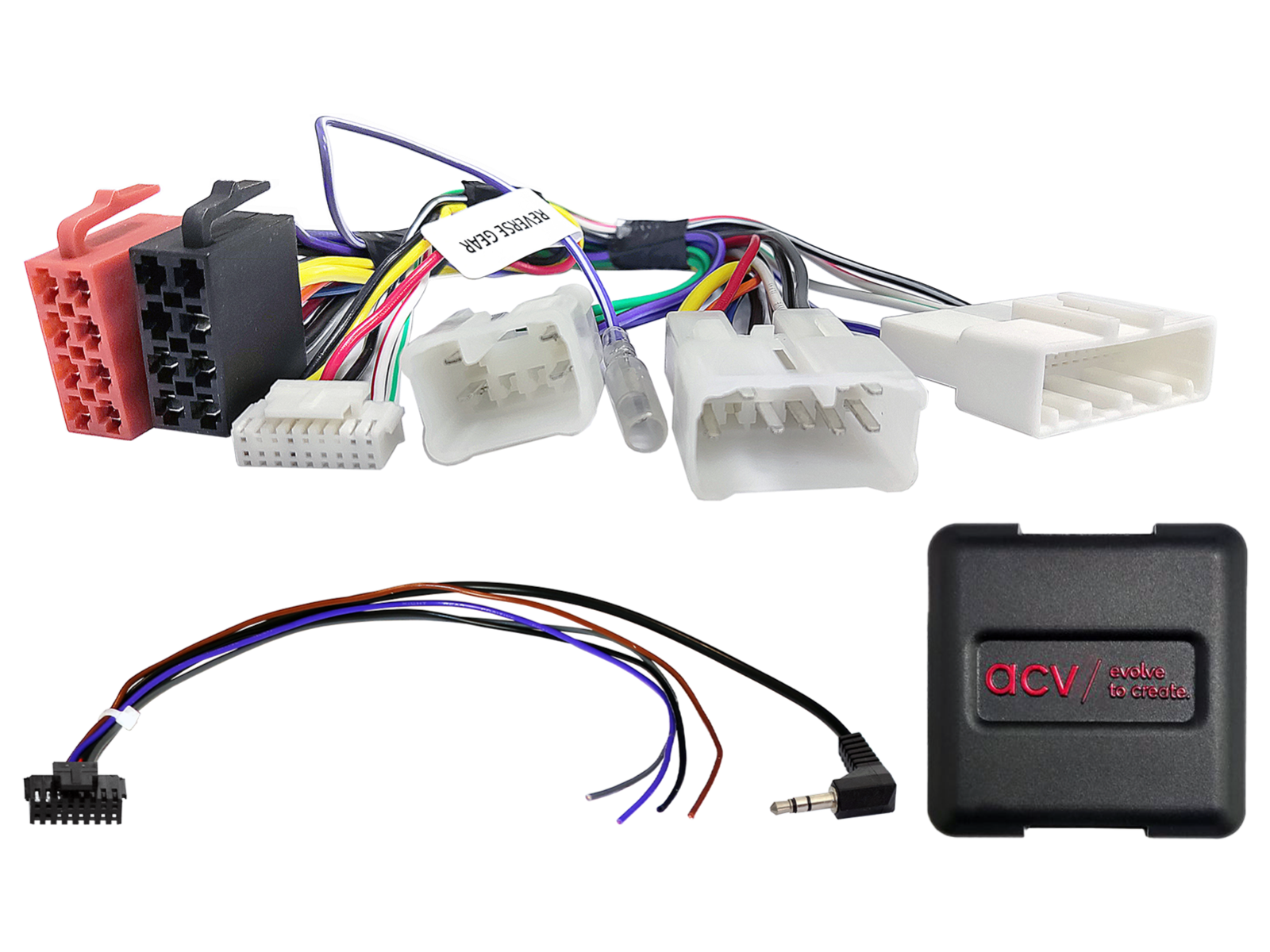

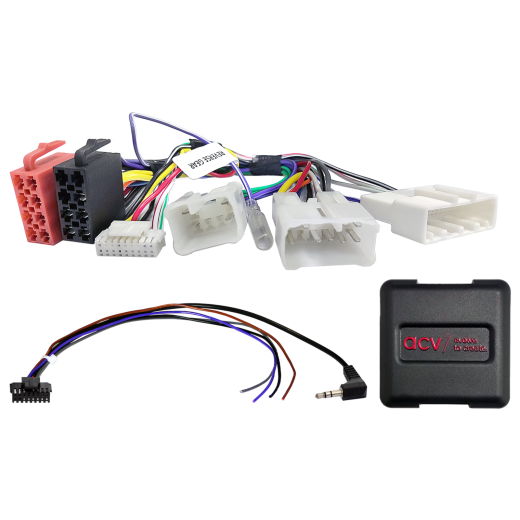

Adaptér ovládania tlačidiel na volante pre Toyota ACV SWC 42XTY002-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).

Určené pre vozidlá

Toyota Auris (E150) (03/2010 -> 01/2013) - pôvodné OEM autorádio.
Toyota Avensis (T27) (01/2012 -> 06/2015) - pôvodné OEM autorádio.
Toyota Corolla (E170) (04/2014 -> 12/2016) - pôvodné OEM autorádio.
Toyota Fortuner (2011 -> 2015) - pôvodné OEM autorádio.
Toyota Hilux (N25) (12/2011 -> 08/2016) - pôvodné OEM autorádio.
Toyota Hilux (AN1P) (11/2016 -> 09/2020) - pôvodné OEM autorádio.
Toyota Hilux (AN1P) (10/2020 -> 2025) - pôvodné OEM autorádio, vozidlá bez JBL OEM HU.
Toyota Innova (2011 -> 2015) - pôvodné OEM autorádio.
Toyota Prius (ZVW30/ZVW35/XW3) (04/2012 -> 02/2016) - pôvodné OEM autorádio.
Toyota Prius+ (XW3/XW4) (06/2012 -> 01/2015) - pôvodné OEM autorádio.
Toyota RAV4 (XA3) (04/2009 -> 05/2010) - pôvodné OEM autorádio.
Toyota RAV4 (XA3) (05/2010 -> 02/2013) - pôvodné OEM autorádio.
Toyota RAV4 (XA3/XA4) (04/2013 -> 01/2016) - pôvodné OEM autorádio.
Toyota RAV4 (XA3/XA4) (01/2016 -> 12/2018) - pôvodné OEM autorádio, vozidlá bez 360° OEM kamerového systému.
Toyota Verso (AR2) (04/2009 -> 01/2013) - pôvodné OEM autorádio.
Toyota Verso (AR2) (04/2013 -> 06/2018) - pôvodné OEM autorádio.
Toyota Verso-S (XP12) (03/2011 -> 07/2014) - pôvodné OEM autorádio.
Toyota Verso-S (XP12) (07/2014 -> 12/2015) - pôvodné OEM autorádio.
Toyota Yaris (XP13) (11/2011 -> 08/2014) - pôvodné OEM autorádio.
Toyota Yaris (XP13) (09/2014 -> 03/2017) - pôvodné OEM autorádio.
Toyota Yaris (XP13) (04/2017 -> 08/2020) - pôvodné OEM autorádio.

Informácie CAN Bus

Konektory a napájanie:

Konektory: Toyota 10pin / 6pin / 28pin.
Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič na vstup SWC autorádia.

Nastavenie:

Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky (pozri BDA).

Kompatibilita s vozidlami:

Vozidlá s OEM jednotkami Matsushita / Fujitsu Ten.
Vozidlá s OEM parkovacou kamerou – vyžaduje adaptér (položka: 42xty015).
Vozidlá bez 360° OEM kamerového systému (pre tieto vozidlá adaptér položka: 42xty019).

Špeciálne prípady a upozornenia:

Vozidlá na hranici modelového roka vyžadujú káblový zväzok 20pin + 28pin (položka: 42xty00c).
Reimportované vozidlá alebo vozidlá s odlišným softvérom môžu mať obmedzenú funkčnosť.

Dôležité doplňujúce informácie

Kompatibilné s aftermarket autorádiami s analógovým vstupom pre ovládanie z volantu.
K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Nastavte a skontrolujte HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény atď.).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znova nainštalujte originálne OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

Zapojenie a úpravy môže vykonávať iba odborne zaškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
