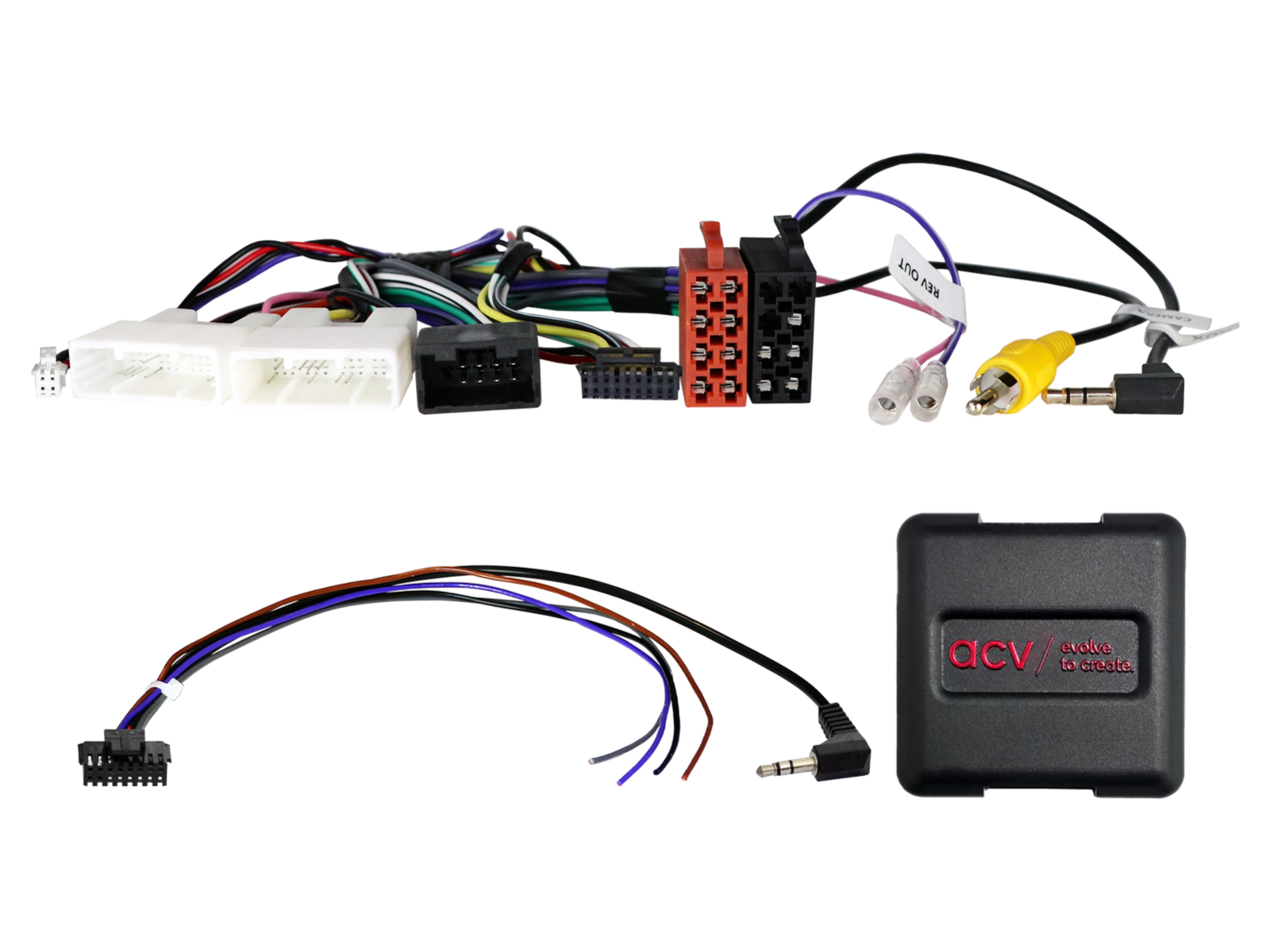

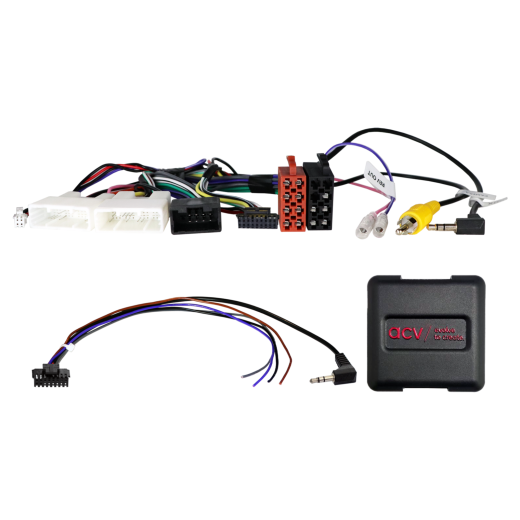

Adaptér ovládania tlačidiel na volante pre Toyota ACV SWC 42XTY014-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre vozidlá

Toyota Aygo X (AB7) (04/2022 -> 2025) - pôvodné autorádio OEM.
Toyota Camry (XV70) (03/2019 -> 04/2021) - pôvodné autorádio OEM.
Toyota Camry (XV70) (04/2021 -> 09/2021) - pôvodné autorádio OEM.
Toyota Hilux (AN1P) (10/2020 -> 2025) - pôvodné autorádio OEM.
Toyota Yaris (XP21) (09/2020 -> 2025) - pôvodné autorádio OEM.

CAN Bus informácie

Konektory a napájanie:

Konektory: 28pin / 34pin / 10pin Toyota.
Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič na vstup SWC autorádia.
Pripojenie OEM AUX: 3,5 mm jack (samec).
Pripojenie OEM cúvacej kamery: RCA (žltý) – kamerový vstup.
Fialovo/biely vodič: +12 V signál spätného chodu.

Nastavenie:

Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky (viď BDA / manuál rádia).

Kompatibilita s vozidlami:

Analógové ovládanie z volantu (SWC).
Podpora OEM cúvacej kamery (viď zapojenie nižšie).

Špeciálne prípady a upozornenia:

U vozidiel s odlišným priradením pinov alebo s OEM navigáciou pred pripojením vždy premerajte pinout, aby ste predišli chybám alebo poškodeniu.
Napájanie OEM kamery +6 V: overte správne priradenie s OEM HU pred inštaláciou.
Video (+/–): overte správne priradenie s OEM HU pred inštaláciou.
USB a AUX: overte správne priradenie s OEM HU pred inštaláciou.

Dôležité doplňujúce informácie

Kompatibilné s aftermarket autorádiami s analógovým vstupom pre ovládanie z volantu.
Pre plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel (patch lead) pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Nastavte a skontrolujte HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény atď.).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znovu nainštalujte originálne OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

Zapojenie a úpravy smie vykonávať iba odborne školený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
