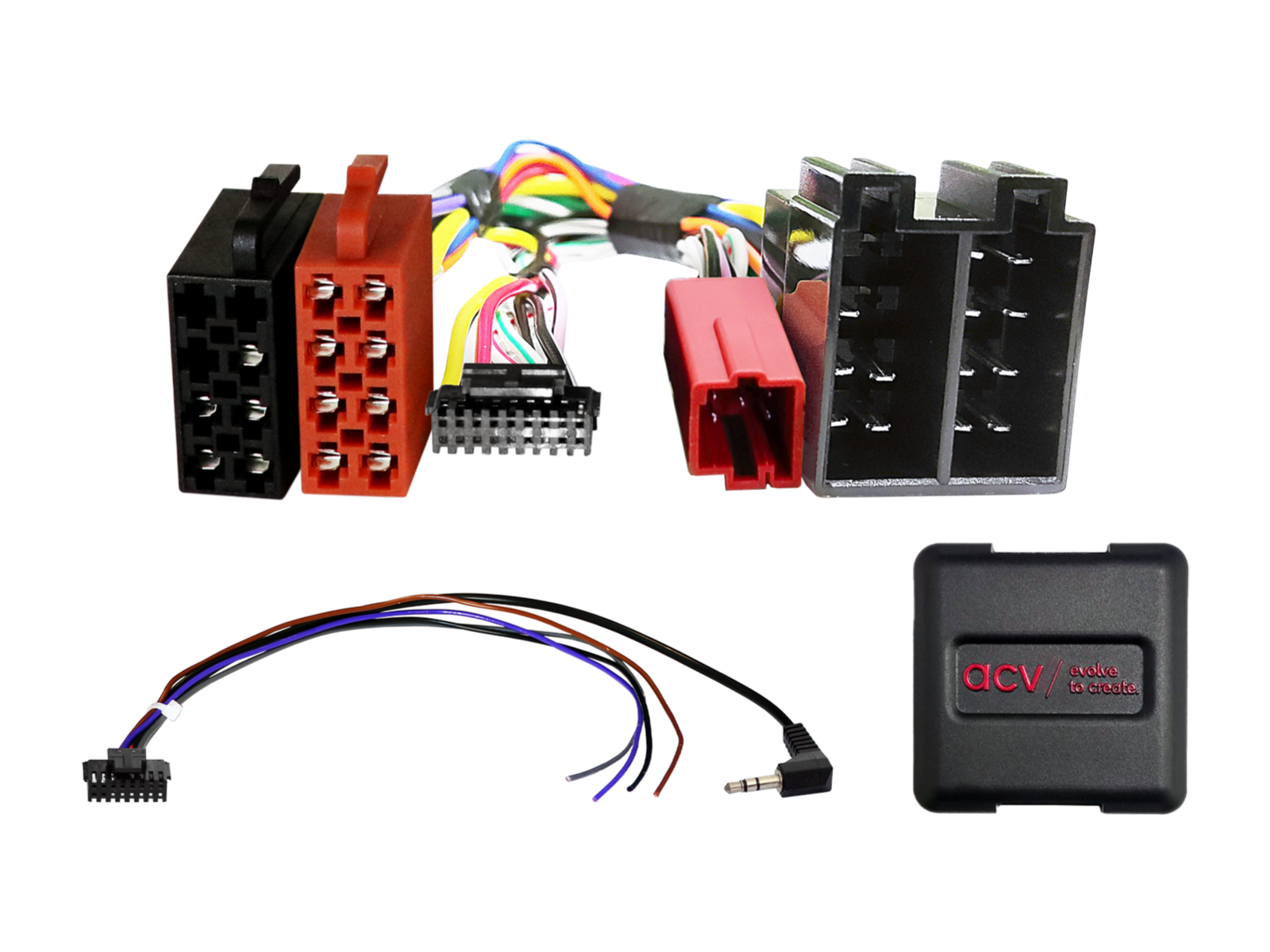

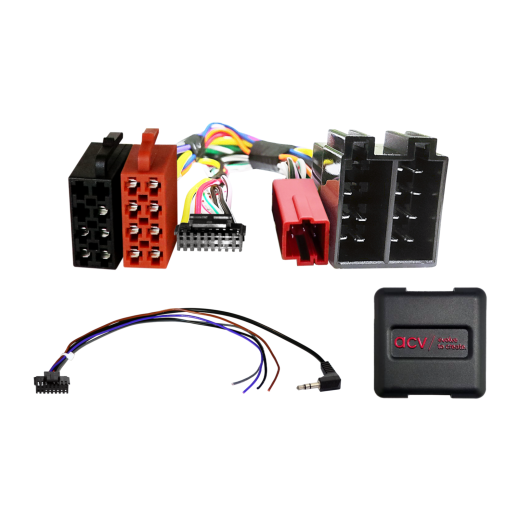

Adaptér ovládania tlačidiel na volante pre Nissan / Renault ACV SWC 42XRN005-0
adaptér na volant pre Nissan Primastar (X83) (2008->12/10) a Renault Clio III (R) (09/05->04/09), Grand Scenic (JM), Kangoo II (W) (03/08->03/13) (04/05->10/07), Master II (JD) (02/02->02/10), Megane II (CM) (01/06->01/10), Modus (P) (09/04->04/08), Modus (P) (08/08->03/13) (05/05->06/09), Trafic II (I/JL) (10/05->12/10) a Twingo II (N) (09/07->12/11)
Viac o produkte
Viac o produkte
Pomôžeme vám s nákupom
- Využite našu poradňu
- Tovar nám môžete vrátiť do 14 dní
- Vyskúšajte si produkt u nás na predajne
Adaptér ovládania tlačidiel na volante pre Nissan / Renault ACV SWC 42XRN005-0
Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo náhrade niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).
Určené pre vozidlá
- Nissan Primastar [X83] (2008 -> 12/2010) - pôvodné autorádio OEM.
- Renault Clio III [R] (09/2005 -> 04/2009) - pôvodné autorádio OEM.
- Renault Grand Scenic [JM] (09/2006 -> 04/2009) - pôvodné autorádio OEM.
- Renault Kangoo II [W] (03/2008 -> 03/2013) - pôvodné autorádio OEM.
- Renault Laguna II [BG] (04/2005 -> 10/2007) - pôvodné autorádio OEM.
- Renault Master II [JD] (02/2002 -> 02/2010) - pôvodné autorádio OEM.
- Renault Megane II [CM] (01/2006 -> 01/2010) - pôvodné autorádio OEM.
- Renault Modus [P] (09/2004 -> 04/2008) - pôvodné autorádio OEM.
- Renault Modus [P] (08/2008 -> 03/2013) - pôvodné autorádio OEM.
- Renault Scenic [JM] (05/2005 -> 06/2009) - pôvodné autorádio OEM.
- Renault Trafic II [I/JL] (10/2005 -> 12/2010) - externý displej musí byť po montáži znovu pripojený k vozidlu.
- Renault Twingo II [N] (09/2007 -> 12/2011) - pôvodné autorádio OEM.
Informácie CAN Bus
Konektory a rozhrania:
- Konektory: ISO / Mini ISO žltý.
- Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič na vstup SWC autorádia.
- Mini ISO konektor C: zapojených 5 pinov, pin 6 nie je zapojený.
Nastavenie:
- Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky.
Kompatibilita s vozidlami:
- Vozidlá s OEM autorádiom VDO Update List bez displeja v jednotke a s externým displejom — externý displej musí byť po montáži znovu pripojený k vozidlu.
- Vozidlá bez OEM navigácie Carminat / Tuner List a bez zosilňovacieho systému Cabasse.
- Nastavenie dátumu/času nie je podporované.
Dôležité doplňujúce informácie
- Kompatibilný s aftermarket autorádiami s analógovým vstupom pre ovládanie z volantu (napr. Sony, Kenwood, JVC, Pioneer, Alpine, Blaupunkt, Clarion, Zenec a pod.).
- Pre plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.
Všeobecné pokyny k inštalácii
Overenie pred montážou.
- Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
- Odpojte originálne rádio (OEM HU) bez napätia.
- Skontrolujte všetky prepoje rozhraní (interface), či sú správne pripojené, a to bez napätia.
Pripojenie a poradie zapojenia:
- Nastavte a skontrolujte HW konfiguráciu rozhrania bez napätia.
- Skontrolujte konfiguráciu pripojovacieho kábla k HU bez napätia.
- Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
- Pripojte ostatné vodiče podľa návodu k zariadeniu.
- Prepojte celú inštaláciu s vozidlom, hlavné napájacie spojenie pripojte ako posledné.
- Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
- Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény atď.).
- Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.
Zmena konfigurácie rozhrania a HU kábla:
- Všetky zmeny vykonávajte bez napätia.
- Po zmene opakujte kroky 5 až 8 uvedené vyššie.
V prípade poruchy rozhrania alebo systému vozidla:
- Znova nainštalujte originálne OEM HU.
- Spustite originálnu jednotku.
- Vyvolajte vypnutie CAN Bus systému.
- Skontrolujte HW konfiguráciu rozhrania.
- Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.
Pri úpravách zapojenia alebo vedenia kabeláže:
- Zapojenia a úpravy smie vykonávať len odborne vyškolený personál.
- Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
- Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
- Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
- Úpravy sú vykonávané na vlastné riziko, bez záruky vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
- Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
Katalógové číslo | 42XRN005-0 |
Značka | ACV |
Odkazy | Oficiálna webová prezentácia |
