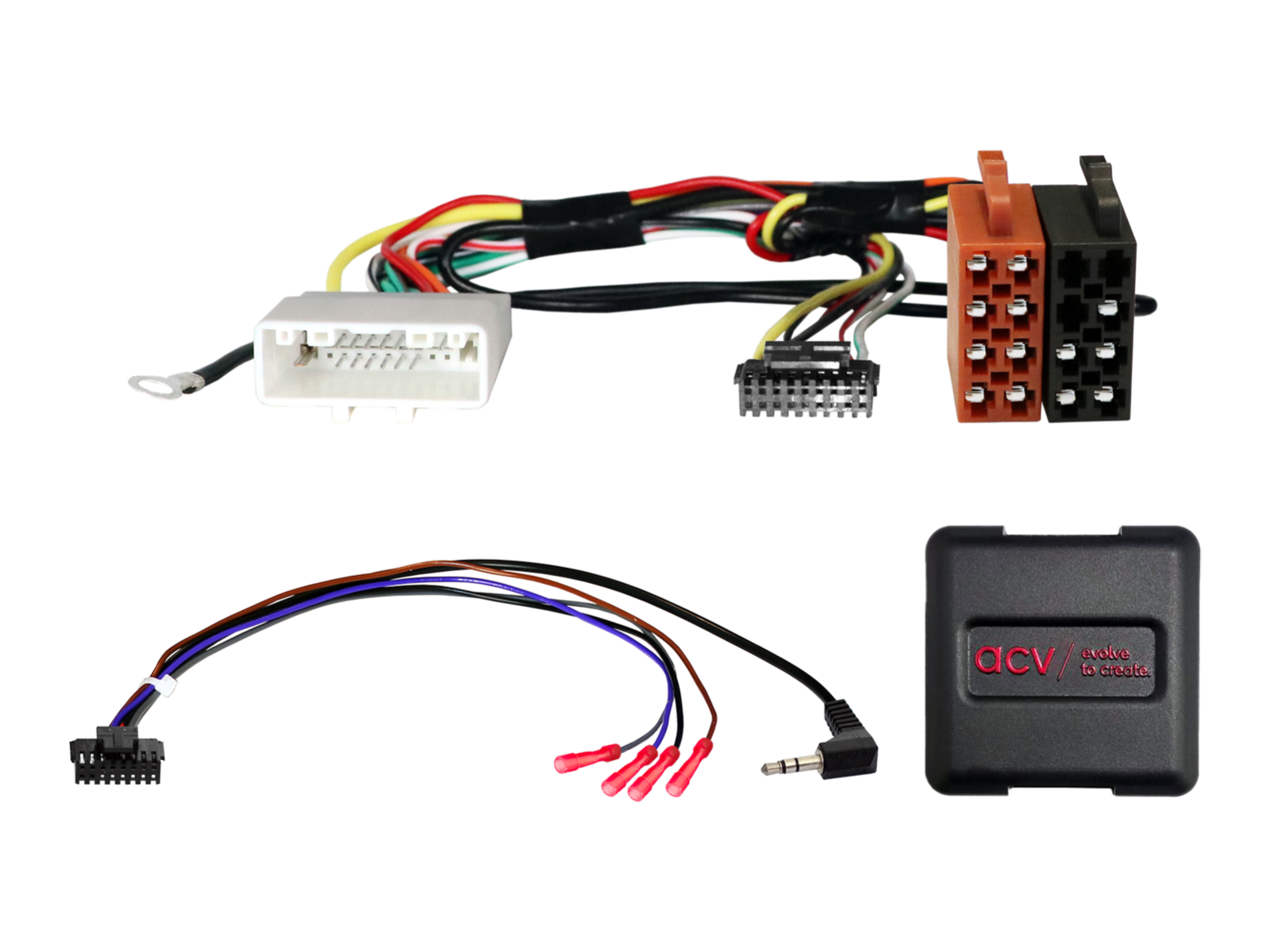

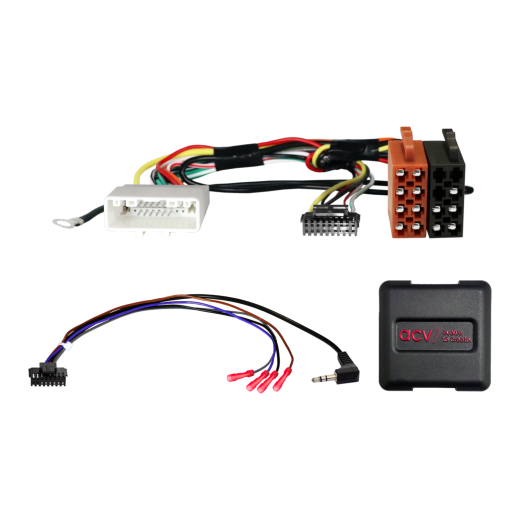

Adaptér ovládania tlačidiel na volante pre Nissan ACV SWC 42XNS001-0

Adaptér ovládania tlačidiel na volante pre Nissan ACV SWC 42XNS001-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

• Nissan Micra (K12) (10/2007 -> 09/2010) vozidlá s Blaupunkt / Bosch / Clarion OEM HU, 6 funkcií SWC okrem I / späť, s OEM zosilňovacím systémom +12V Amp remote Pin 2 vedľa +12V stáleho prúdu – skontrolovať pri OEM HU meraním alebo bez OEM zosilňovacieho systému.
• Nissan Micra C+C (K12) (11/2005 -> 03/2009) vozidlá s Blaupunkt / Bosch / Clarion OEM HU, 6 funkcií SWC okrem I / späť, s OEM zosilňovacím systémom +12V Amp remote Pin 2 vedľa +12V stáleho prúdu – skontrolovať pri OEM HU meraním alebo bez OEM zosilňovacieho systému.
• Nissan Micra (K13) (09/2013 -> 02/2017) vozidlá s Blaupunkt / Bosch / Clarion OEM HU, 6 funkcií SWC okrem I / späť, s OEM zosilňovacím systémom +12V Amp remote Pin 2 vedľa +12V stáleho prúdu – skontrolovať pri OEM HU meraním alebo bez OEM zosilňovacieho systému.
• Nissan Navara (D40) (04/2010 -> 08/2015) vozidlá s Blaupunkt / Bosch / Clarion OEM HU, 6 funkcií SWC okrem I / späť, s OEM zosilňovacím systémom +12V Amp remote Pin 2 vedľa +12V stáleho prúdu – skontrolovať pri OEM HU meraním alebo bez OEM zosilňovacieho systému.
• Nissan NV200 (M20M) (07/2016 -> 08/2022) vozidlá s Blaupunkt / Bosch / Clarion OEM HU, 6 funkcií SWC okrem I / späť, s OEM zosilňovacím systémom +12V Amp remote Pin 2 vedľa +12V stáleho prúdu – skontrolovať pri OEM HU meraním alebo bez OEM zosilňovacieho systému.
• Nissan NV200 electro (M20) (04/2018 -> 08/2022) vozidlá s Blaupunkt / Bosch / Clarion OEM HU, 6 funkcií SWC okrem I / späť, s OEM zosilňovacím systémom +12V Amp remote Pin 2 vedľa +12V stáleho prúdu – skontrolovať pri OEM HU meraním alebo bez OEM zosilňovacieho systému.
• Nissan Pathfinder (R51) (04/2010 -> 2013) vozidlá s Blaupunkt / Bosch / Clarion OEM HU, 6 funkcií SWC okrem I / späť, s OEM zosilňovacím systémom +12V Amp remote Pin 2 vedľa +12V stáleho prúdu – skontrolovať pri OEM HU meraním alebo bez OEM zosilňovacieho systému.
• Nissan Qashqai (J10) (02/2007 -> 02/2010) vozidlá s Blaupunkt / Bosch / Clarion OEM HU, 6 funkcií SWC okrem I / späť, s OEM zosilňovacím systémom +12V Amp remote Pin 2 vedľa +12V stáleho prúdu – skontrolovať pri OEM HU meraním alebo bez OEM zosilňovacieho systému.
• Nissan Qashqai (J10) (03/2010 -> 10/2014) vozidlá s Blaupunkt / Bosch / Clarion OEM HU, 6 funkcií SWC okrem I / späť, s OEM zosilňovacím systémom +12V Amp remote Pin 2 vedľa +12V stáleho prúdu – skontrolovať pri OEM HU meraním alebo bez OEM zosilňovacieho systému.
• Nissan X-Trail (T31) (10/2010 -> 06/2014) vozidlá s Blaupunkt / Bosch / Clarion OEM HU, 6 funkcií SWC okrem I / späť, s OEM zosilňovacím systémom +12V Amp remote Pin 2 vedľa +12V stáleho prúdu – skontrolovať pri OEM HU meraním alebo bez OEM zosilňovacieho systému.

CAN Bus informácie

Konektory a napájanie:

• Konektor: 20 pin Nissan.
• Konektor: OEM SWC > 3,5 mm jack / voľný vodič.
• Čierny: GND svorka 31.

Kompatibilita:

• Vozidlá s Blaupunkt / Bosch / Clarion OEM HU.
• Vozidlá so 6 funkciami SWC okrem I / späť.
• Vozidlá s OEM zosilňovacím systémom +12V Amp remote Pin 2 vedľa +12V stáleho prúdu – skontrolovať pri OEM HU meraním.
• Vozidlá bez OEM zosilňovacieho systému.
• Aktívny systém adaptér pre vybrané vozidlá ISO>ISO: 13-1190-50.

Dôležité doplňujúce informácie

• K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Odpojte originálne rádio (OEM HU) bez napätia.
3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

1. Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k rádiu – bez napätia.
3. Pripojte kábel k rádiu podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Znova nainštalujte originálne OEM HU.
• Spustite originálnu jednotku.
• Vyvolajte vypnutie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

• Zapojenia a úpravy smie vykonávať len odborné školené personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
