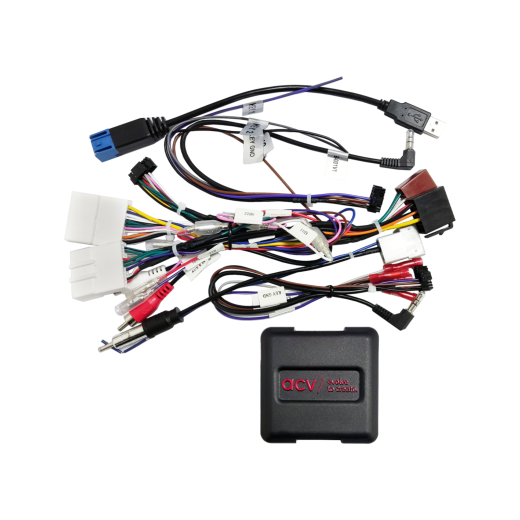

Adaptér ovládania tlačidiel na volante pre Nissan ACV SWC 42XNS011-0

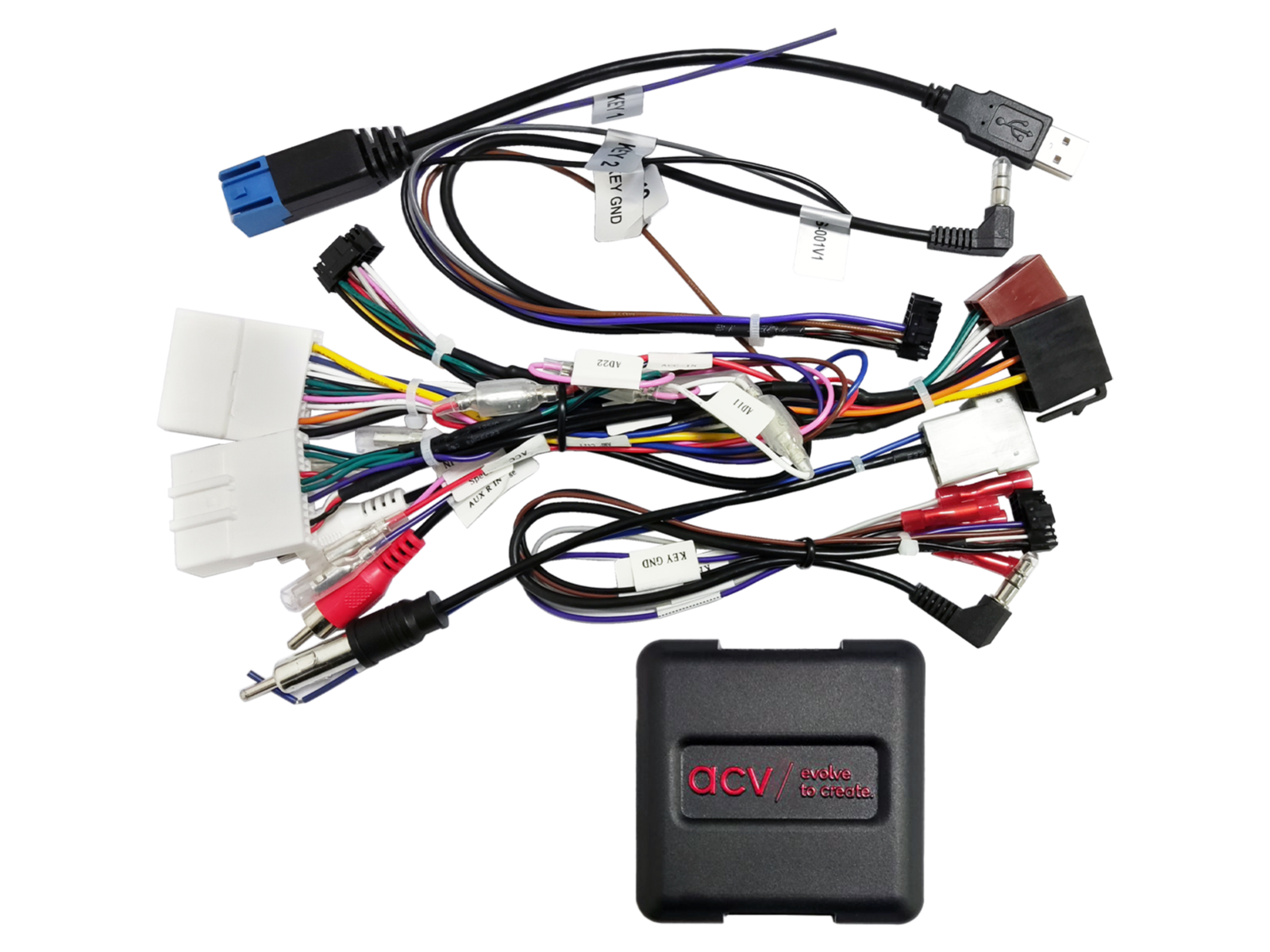

Adaptér ovládania tlačidiel na volante pre Nissan ACV SWC 42XNS011-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarket jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre vozidlá

• Nissan Micra (K14) (03/2017 -> 08/2019) vozidlá bez OEM PDC / OEM kamery.
• Nissan Pulsar (C13) (10/2014 -> 06/2018).
• Nissan Qashqai (J11) (03/2014 -> 07/2017) vozidlá s výbavou Acenta.
• Nissan Titan (H61) (2015 -> 2019).
• Nissan X-Trail (T32) (07/2014 -> 07/2017).

Informácie CAN Bus

Konektory a napájanie:

• Konektor: 20 Pin / 32 Pin Nissan.
• Konektor: OEM SWC > 3,5 mm Jack / voľný vodič.
• Konektor: OEM anténa > DIN(m).
• Konektor: OEM AUX > RCA(m) červený/biely.
• Konektor: OEM USB > USB-A.

Napájacie signály:

• Modrý: +12V anténny remote.
• Červený: +12V spínaný prúd svorka 15.
• Oranžový: +12V osvetlenie svorka 58.
• Fialový/biely: +12V signál spätného chodu.
• Ružový: signál rýchlosti.
• Zelený: GND parkovacia brzda.

Kompatibilita:

• Vozidlá bez 360° OEM kamerového systému.
• Nastavenie dátumu/času podporované.

Poznámky k OEM AUX:

• Pred inštaláciou skontrolujte správne zapojenie meraním s OEM HU.

Dôležité doplňujúce informácie

• K plnej aktivácii adaptéru je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Odpojte originálne rádio (OEM HU) bez napätia.
3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

1. Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k rádiu – bez napätia.
3. Pripojte kábel k rádiu podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Znova nainštalujte originálne OEM HU.
• Spustite originálnu jednotku.
• Vyvolajte vypnutie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedení kábláže:

• Zapojenia a úpravy môže vykonávať iba odborne školený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy predom osadenej kábláže môžu viesť ku strate záruky produktu.
