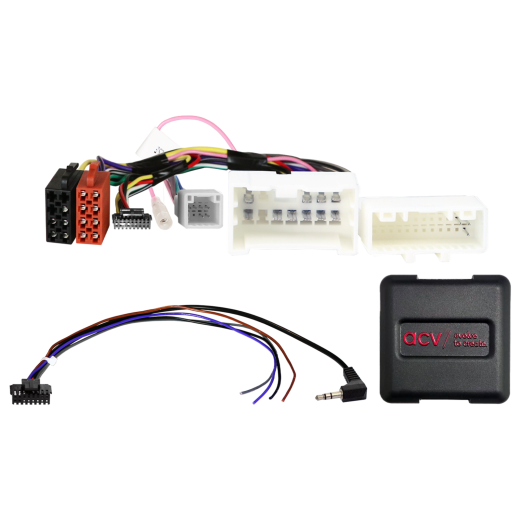

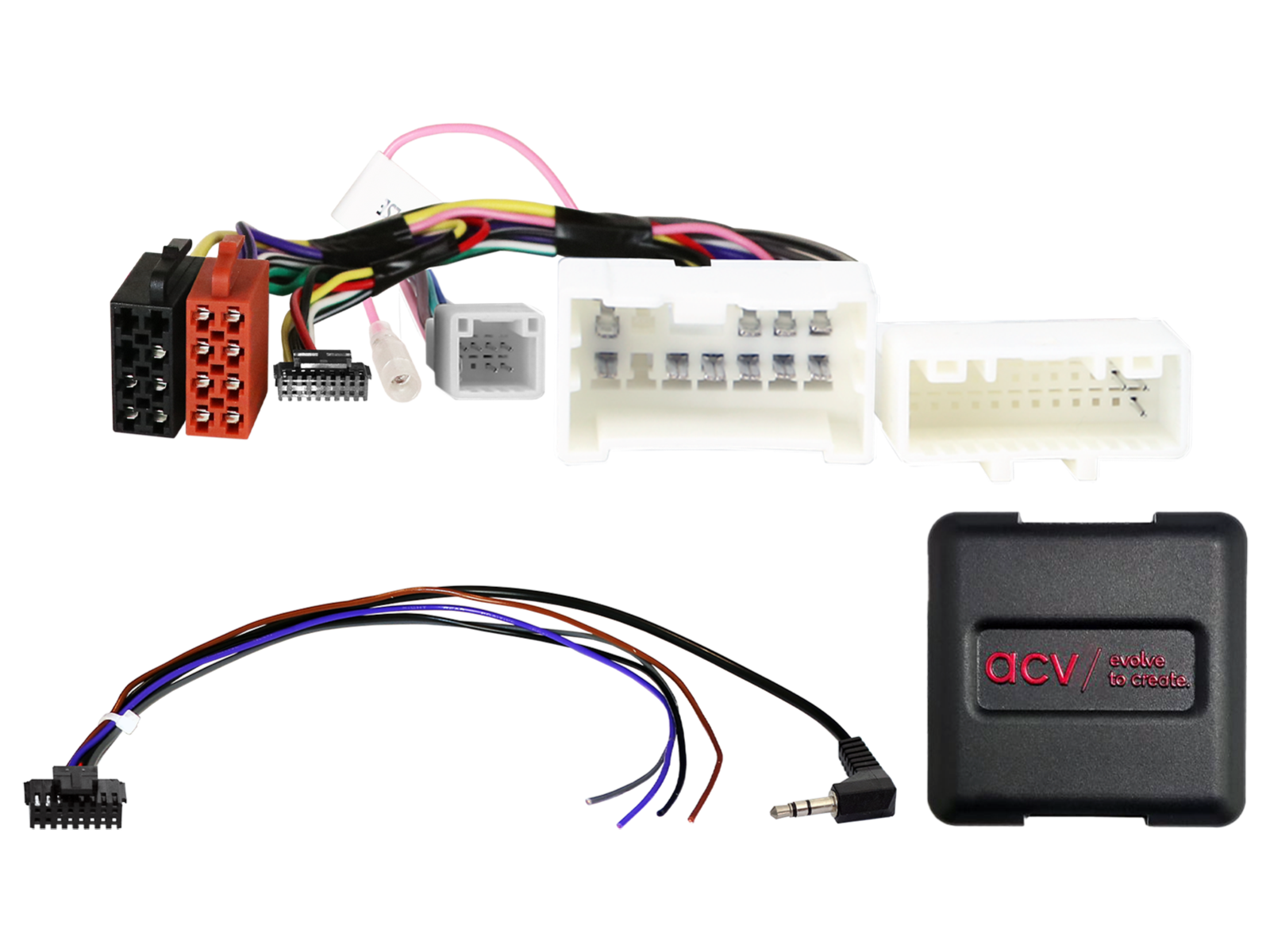

Adaptér ovládania tlačidiel na volante pre Dacia / Fiat / Mercedes / Nissan / Opel / Renault ACV SWC 42XVX006-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Dacia Dokker (SD) (12/2012 -> 03/2017) - pôvodné autorádio OEM.
Dacia Dokker (SD) (03/2017 -> 11/2021) - pôvodné autorádio OEM.
Dacia Dokker Stepway (SD) (11/2014 -> 03/2017) - pôvodné autorádio OEM.
Dacia Dokker Stepway (SD) (03/2017 -> 11/2020) - pôvodné autorádio OEM.
Dacia Duster (SD) (11/2013 -> 12/2017) - pôvodné autorádio OEM.
Dacia Duster (SR) (01/2018 -> 07/2021) - pôvodné autorádio OEM.
Dacia Duster (SR) (09/2021 -> 2024) - pôvodné autorádio OEM, vozidlá s otvorenou prístrojovou doskou.
Dacia Lodgy (SD) (06/2012 -> 06/2021) - pôvodné autorádio OEM.
Dacia Lodgy Stepway (SD) (11/2014 -> 06/2021) - pôvodné autorádio OEM.
Dacia Logan MCV (SD) (07/2013 -> 09/2020) - pôvodné autorádio OEM.
Dacia Sandero (SD) (01/2013 -> 09/2020) - pôvodné autorádio OEM.
Dacia Sandero Stepway (SD) (01/2013 -> 09/2020) - pôvodné autorádio OEM.

Fiat Talento (ZAF 296) (07/2016 -> 10/2021) - pôvodné autorádio OEM, vozidlá s Media Nav / Media Nav Evo OEM Sat Nav.

Mercedes Citan (W415) (10/2012 -> 12/2020) - pôvodné autorádio OEM.

Nissan NV300 (4/J4) (11/2016 -> 06/2019) - pôvodné autorádio OEM, vozidlá s Media Nav / Media Nav Evo OEM Sat Nav.
Nissan NV300 (4/J4) (06/2019 -> 09/2021) - pôvodné autorádio OEM, vozidlá s Media Nav / Media Nav Evo OEM Sat Nav.
Nissan NV300 (4/J4) (05/2021 -> 09/2021) - pôvodné autorádio OEM, vozidlá s Media Nav / Media Nav Evo OEM Sat Nav.
Nissan NV400 (M) (07/2014 -> 07/2020) - pôvodné autorádio OEM.
Nissan NV400 (M) (07/2020 -> 12/2021) - pôvodné autorádio OEM.
Nissan Primastar (4/F4/J4) (01/2011 -> 05/2015) - pôvodné autorádio OEM, vozidlá s Media Nav / Media Nav Evo OEM Sat Nav.

Opel Movano B (X62) (10/2013 -> 09/2019) - pôvodné autorádio OEM, vozidlá s Navi 50 Intellilink OEM Navigation s predným AUX/USB alebo Media Nav OEM Sat Nav, vozidlá s 1-DIN OEM HU v čiernom prevedení s predným AUX/USB a dvoma chrómovanými ovládačmi.
Opel Movano B (X62) (10/2019 -> 08/2021) - pôvodné autorádio OEM, vozidlá s Navi 50 Intellilink OEM Navigation s predným AUX/USB alebo Media Nav OEM Sat Nav, vozidlá s 1-DIN OEM HU v čiernom prevedení s predným AUX/USB a dvoma chrómovanými ovládačmi.
Opel Vivaro B (X82) (06/2014 -> 01/2019) - pôvodné autorádio OEM, vozidlá s Navi 50 Intellilink OEM Navigation s predným AUX/USB alebo Media Nav OEM Sat Nav, vozidlá s 1-DIN OEM HU v čiernom prevedení s predným AUX/USB a dvoma chrómovanými ovládačmi.

Renault Captur (R) (06/2013 -> 03/2017) - pôvodné autorádio OEM, vozidlá s Media Nav / Media Nav Evo OEM Sat Nav.
Renault Captur (R) (03/2017 -> 12/2019) - pôvodné autorádio OEM.
Renault Clio IV (X98) (11/2012 -> 06/2016) - pôvodné autorádio OEM, vozidlá s Navi 50 Intellilink OEM Navigation s predným AUX/USB alebo Media Nav OEM Sat Nav, vozidlá s 1-DIN OEM HU v čiernom prevedení s predným AUX/USB a dvoma chrómovanými ovládačmi.
Renault Clio IV (X98) (06/2016 -> 12/2020) - pôvodné autorádio OEM, vozidlá s Navi 50 Intellilink OEM Navigation s predným AUX/USB alebo Media Nav OEM Sat Nav, vozidlá s 1-DIN OEM HU v čiernom prevedení s predným AUX/USB a dvoma chrómovanými ovládačmi.
Renault Kangoo (W) (03/2013 -> 12/2020) - pôvodné autorádio OEM.
Renault Master III (M) (09/2014 -> 08/2018) - pôvodné autorádio OEM, vozidlá s Media Nav / Media Nav Evo OEM Sat Nav.
Renault Master III Z.E. (M) (06/2018 -> 06/2020) - pôvodné autorádio OEM, vozidlá s Media Nav / Media Nav Evo OEM Sat Nav.
Renault Master III (M) (10/2019 -> 2024) - pôvodné autorádio OEM, vozidlá s Media Nav / Media Nav Evo OEM Sat Nav.
Renault Trafic III (J/JL) (09/2014 -> 07/2019) - pôvodné autorádio OEM, vozidlá s Media Nav / Media Nav Evo OEM Sat Nav.
Renault Trafic III (J/JL) (09/2019 -> 03/2022) - pôvodné autorádio OEM, vozidlá s Media Nav / Media Nav Evo OEM Sat Nav.
Renault Twingo (N) (01/2012 -> 07/2014) - pôvodné autorádio OEM, vozidlá s 1-DIN OEM HU v čiernom prevedení s predným USB.

CAN Bus informácie

Vyhotovenie: analógové
Konektory: 12 pin / 24 pin / 6 pin Dacia
SWC: 3,5 mm jack / voľné vodiče
Možné nutné kódovanie sivého OEM konektora pomocou dielenského nástroja.
Pre vozidlá s OEM Sat Nav / OEM kamerou je potrebné pred montážou skontrolovať 24 pin konektor meraním s originálnou HU (Pin 9: +6 V napájanie OEM kamery, Pin 21: GND OEM kamery, Pin 10: Video+, Pin 22: Video−).
Na napájanie OEM kamery je možné použiť znižovač napätia 12V → 6V / 1,5A max.

Dôležité doplňujúce informácie

Na úplnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou

Skontrolujte všetky funkcie a nastavenia vozidla s pôvodnou OEM jednotkou.
Odpojte OEM autorádio bez napätia.
Skontrolujte všetky konektory a zapojenia rozhrania bez napätia.

Pripojenie a poradie zapojenia

Skontrolujte nastavenie a HW konfiguráciu rozhrania bez napätia.
Skontrolujte konfiguráciu HU kábla bez napätia.
Pripojte HU kábel podľa návodu k aftermarketovému autorádiu.
Pripojte ostatné vodiče podľa návodu k autorádiu.
Hlavné napájacie spojenie pripojte ako posledné.
Vykonajte softvérovú konfiguráciu rozhrania podľa manuálu.
Nakonfigurujte aftermarket HU podľa návodu (SWC/kamera/handsfree/napájanie antény atď.).
Vykonajte funkčný test ovládania z volantu a systémov vozidla.

Zmena konfigurácie rozhrania a HU kábla

Vykonávajte iba bez napätia.
Po zmene postupujte opäť krokmi 5 až 8 vyššie.

V prípade poruchy

Nainštalujte späť OEM HU.
Spustite OEM HU.
Vyvolajte vypnutie CAN Bus.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus vykonajte opäť kroky 5 a 6 vyššie.

Pri úpravách zapojenia alebo vedenia kábláže

Úpravy vykonáva len školený odborník.
Pred zapojením overte schválenie výrobcom a vplyv na záruku vozidla.
Overte funkčnosť a správnosť zapojenia meraním podľa schémy vozidla.
Úpravy sú vykonávané na vlastnú zodpovednosť bez záruky funkcie či nepoškodenia vozidla.
Úpravy predom osadenej kábláže môžu viesť k strate záruky.
