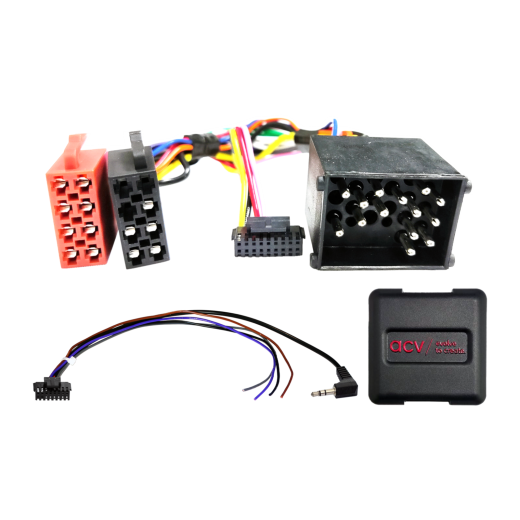

Adaptér ovládania tlačidiel na volante pre BMW ACV SWC 42XBM003-0

Adaptér ovládania tlačidiel na volante pre BMW a Mini ACV SWC 42XBM003-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru neoriginálnej jednotky môžu byť niektoré funkcie obmedzené alebo nahradené inými. Porovnajte zobrazené konektory adaptéra s konektormi vo vašom vozidle a uistite sa, že sú zhodné po vizuálnej aj technickej stránke. Overte, či bolo vo vozidle použité niektoré z uvedených originálnych autorádií. Pred konečnou montážou skontrolujte funkcie vozidla, nastavenia a ovládanie z volantu.

Určené pre automobily

• BMW rada 3 (E46) (07/1998->02/2007) s pripojením 17 Pin BMW konektoru a OEM ovládaním z volantu na 3,5mm jack alebo voľný kábel, pre vozidlá s Business OEM rádiom bez Professional OEM navigácie a bez OEM sound systému, s demontovanými OEM komponentmi CD menič, TV tuner a telefónny modul.
• BMW rada 5 (E39) (01/1996->05/2004) s pripojením 17 Pin BMW konektoru a OEM ovládaním z volantu na 3,5mm jack alebo voľný kábel, pre vozidlá s Business OEM rádiom bez Professional OEM navigácie a bez OEM sound systému, s demontovanými OEM komponentmi CD menič, TV tuner a telefónny modul.
• BMW rada 7 (E38) (09/1994->09/2001) s pripojením 17 Pin BMW konektoru a OEM ovládaním z volantu na 3,5mm jack alebo voľný kábel, pre vozidlá s Business OEM rádiom bez Professional OEM navigácie a bez OEM sound systému, s demontovanými OEM komponentmi CD menič, TV tuner a telefónny modul.
• BMW X5 (E53) (03/2000->10/2003) s pripojením 17 Pin BMW konektoru a OEM ovládaním z volantu na 3,5mm jack alebo voľný kábel, pre vozidlá s Business OEM rádiom bez Professional OEM navigácie a bez OEM sound systému, s demontovanými OEM komponentmi CD menič, TV tuner a telefónny modul.
• Mini R50/R53 (06/2001->11/2006) s pripojením 17 Pin BMW konektoru a OEM ovládaním z volantu na 3,5mm jack alebo voľný kábel, pre vozidlá s Business OEM rádiom bez Professional OEM navigácie a bez OEM sound systému, s demontovanými OEM komponentmi CD menič, TV tuner a telefónny modul.
• Mini R52 (07/2004->08/2008) s pripojením 17 Pin BMW konektoru a OEM ovládaním z volantu na 3,5mm jack alebo voľný kábel, pre vozidlá s Business OEM rádiom bez Professional OEM navigácie a bez OEM sound systému, s demontovanými OEM komponentmi CD menič, TV tuner a telefónny modul.

CAN Bus informácie

• Pripojenie: 17 Pin BMW konektor.
• Pripojenie: OEM ovládanie z volantu -> 3,5mm jack alebo voľný kábel.
• Pre neznámu variantu BMW konektoru použite článok 42xbm00c s 17 Pin a 40 Pin Quadlock kabelážou.
• Pre vozidlá s Professional navigáciou BMW použite predlžovací kábel 17 Pin(f) -> 17 Pin(m) / anténa 6,5m.
• Pre vozidlá so sound systémom (nie DSP/Harman Kardon) použite aktívny adaptér BMW/Land Rover/Rover 17 Pin.
• DIP prepínače pre nastavenie výrobcu aftermarket rádia.

Dôležité doplňujúce informácie

• K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodným OEM autorádiom.
2. Demontáž OEM jednotky vykonávajte bez napätia.
3. Skontrolujte všetky prepoje rozhrania bez napätia.

Pripojenie a poradie zapojenia

1. Všetky nastavenia a konfigurácie vykonávajte bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla rádia.
3. Pripojte kábel podľa návodu k aftermarket rádiu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Hlavný napájací spoj pripojte ako posledný.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise.
7. Konfigurujte aftermarket rádio pre funkcie SWC, kameru, handsfree, napájanie antény a pod.
8. Vykonajte test funkcie ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla

• Zmeny vykonávajte bez napätia.
• Po zmene postupujte podľa krokov 5–8 vyššie.

V prípade poruchy rozhrania alebo systému vozidla

• Vráťte do vozidla pôvodnú OEM jednotku.
• Zapnite OEM jednotku.
• Počkajte na uspatie CAN Bus.
• Skontrolujte hardvérovú konfiguráciu rozhrania.
• Po uspatí CAN Bus postupujte podľa krokov 5–8 vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže

• Úpravy smie vykonávať iba odborne vyškolený personál.
• Pred zapojením overte súlad s požiadavkami výrobcu a vplyv na záruku.
• Pred zapojením overte funkciu meraním a podľa schémy vozidla.
• Úpravy vykonávate na vlastné riziko bez záruky funkčnosti.
• Úpravy vykonávate bez záruky na prípadné poškodenie vozidla, zariadenia či rozhrania.
• Úpravy na predom osadenej kabeláži môžu zrušiť záruku produktu.
