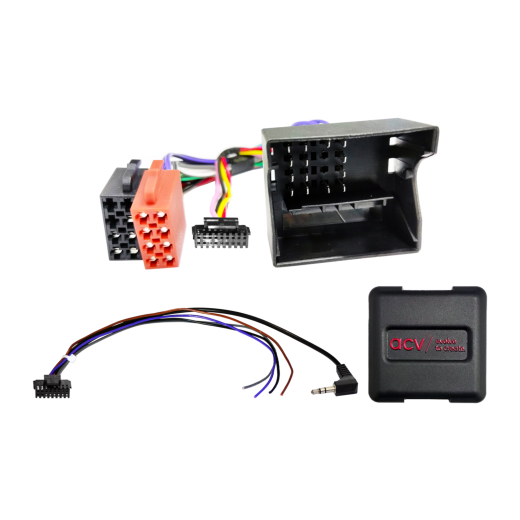

Adaptér ovládania tlačidiel na volante pre BMW ACV SWC 42XBM004-0

Adaptér ovládania tlačidiel na volante pre BMW a Mini ACV SWC 42XBM004-0

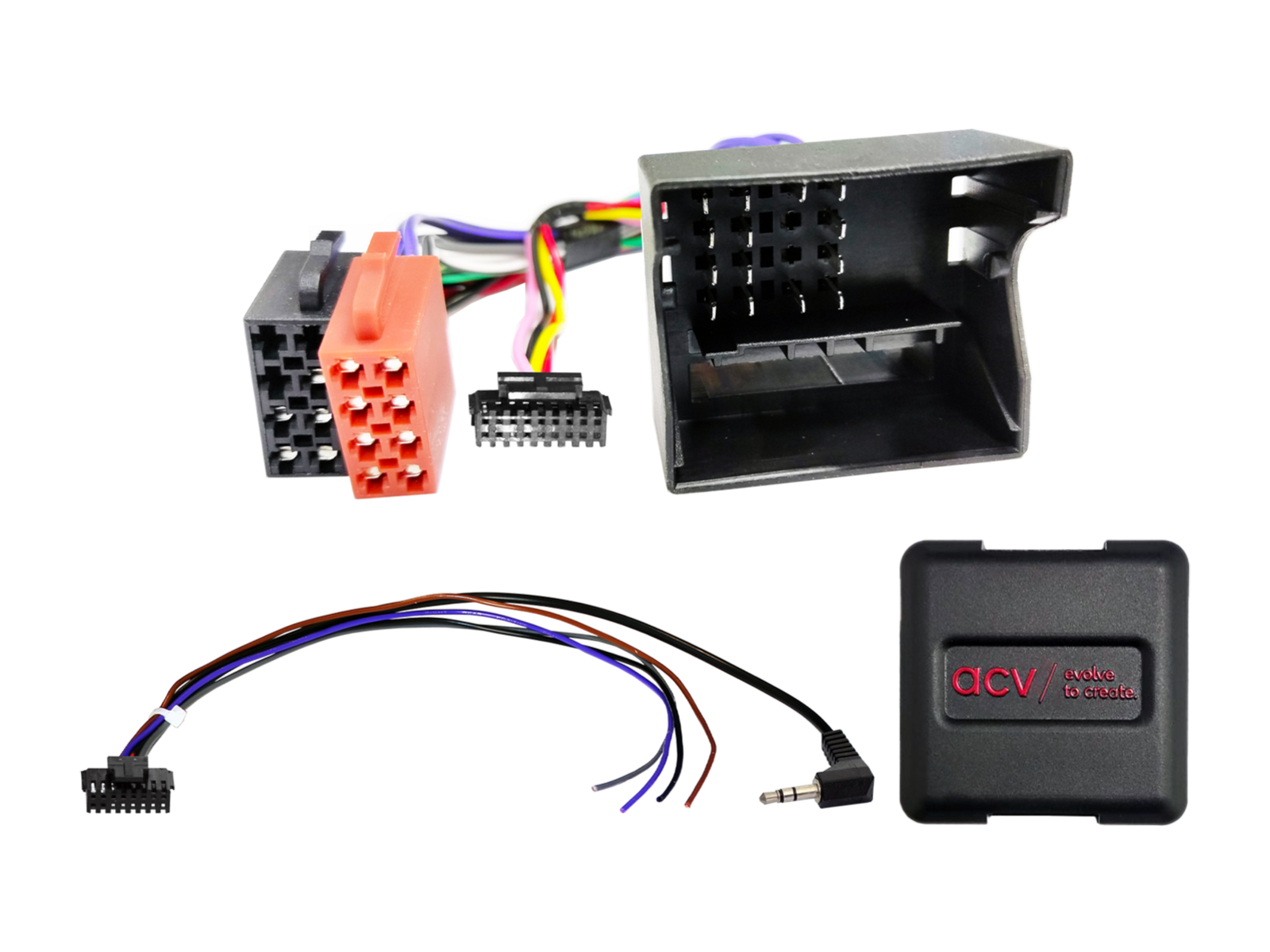

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru neoriginálnej jednotky môžu byť niektoré funkcie obmedzené alebo nahradené inými. Porovnajte zobrazené konektory adaptéra s konektormi vo vašom vozidle a uistite sa, že sú zhodné po vizuálnej aj technickej stránke. Overte, či bolo vo vozidle použité niektoré z uvedených originálnych autorádií. Pred konečnou montážou skontrolujte funkcie vozidla, nastavenia a ovládanie z volantu.

Určené pre automobily

• BMW rada 3 (E46) (07/1998->02/2007) s Business OEM rádiom, bez Professional OEM navigácie a bez OEM zosilneného audiosystému.
• BMW rada 5 (E39) (09/2000->05/2004) s Business OEM rádiom, bez Professional OEM navigácie a bez OEM zosilneného audiosystému.
• BMW X3 (E83) (02/2004->08/2010) s Business OEM rádiom, bez Professional OEM navigácie a bez OEM zosilneného audiosystému.
• BMW X5 (E53) (03/2000->11/2006) s Business OEM rádiom, bez Professional OEM navigácie a bez OEM zosilneného audiosystému.
• BMW Z4 (E85) (03/2002->08/2008) s Business OEM rádiom, bez Professional OEM navigácie a bez OEM zosilneného audiosystému.
• Mini (R50/R53) (06/2001->11/2006) s Business OEM rádiom, bez Professional OEM navigácie a bez OEM zosilneného audiosystému.
• Mini (R52) (07/2004->08/2008) s Business OEM rádiom, bez Professional OEM navigácie a bez OEM zosilneného audiosystému.

I-Bus informácie

• Pripojenie: 40pinový BMW Quadlock konektor.
• Výstup pre ovládanie z volantu: 3,5 mm jack / voľný vodič (podľa typu neoriginálnej jednotky).
• Ak si nie ste istí typom BMW konektora, použite kabeláž 42xbm00c (obsahuje 17pin aj 40pin Quadlock zväzok).
• Určené pre vozidlá s Business OEM jednotkou (bez Professional OEM navigácie) a bez OEM zvukového systému (DSP/Harman Kardon).
• Odporúčané demontovať OEM doplnky: CD-menic / TV tuner / telefónny modul.
• Nastavenie DIP prepínačov podľa značky neoriginálneho rádia viď BDA.

Dôležité doplňujúce informácie

• * Vozidlá s Professional OEM navigáciou: predlžovací kábel Quadlock(f)->Quadlock(m) + anténa 6,5 m: 1024-25-6500-0.
• ** Vozidlá so zvukovým systémom (nie DSP/Harman Kardon): LFB BMW 3er/5er/7er/X3/X5/Z4/Mini Quadlock/Amp -> 42sxbm007 (pripravuje sa).
• *** Iba pre vozidlá Z4 (E85) s plátenou strechou.
• **** Mini (R53) s Harman Kardon OEM audiosystémom: LFB BMW Mini (R50/R52/R53) 2001–2008 iBus Amp Harman Kardon -> 42k-1024-001.
• Pre plnú funkčnosť adaptéra je nutné objednať príslušný prepojovací kábel pre značku neoriginálneho rádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodným OEM autorádiom.
2. Demontáž OEM jednotky vykonávajte bez napätia.
3. Skontrolujte všetky prepoje rozhrania bez napätia.

Pripojenie a poradie zapojenia

1. Všetky nastavenia a konfigurácie rozhrania vykonávajte bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla rádia.
3. Pripojte kábel podľa návodu k aftermarket rádiu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Hlavný napájací spoj pripojte ako posledný.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise a BDA.
7. Konfigurujte aftermarket rádio pre funkcie SWC, kameru, handsfree, napájanie antény atď.
8. Vykonajte test funkcie ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla

• Zmeny vykonávajte bez napätia.
• Po zmene postupujte podľa krokov 5–8 vyššie.

V prípade poruchy rozhrania alebo systému vozidla

• Vráťte do vozidla pôvodnú OEM jednotku.
• Zapnite OEM jednotku.
• Počkajte na uspávanie CAN Bus.
• Skontrolujte hardvérovú konfiguráciu rozhrania.
• Po uspávaní CAN Bus postupujte podľa krokov 5–8 vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže

• Úpravy smie vykonávať iba odborne vyškolený personál.
• Pred zapojením overte súlad s požiadavkami výrobcu a vplyv na záruku.
• Pred zapojením overte funkciu meraním a podľa schémy vozidla.
• Úpravy vykonávate na vlastné riziko bez záruky funkčnosti.
• Úpravy vykonávate bez záruky na prípadné poškodenie vozidla, zariadenia či rozhrania.
• Úpravy na predom osadenej kabeláži môžu zrušiť záruku produktu.
