Vodiče a ich materiál sú v ozvučení často prehliadaným, pritom veľmi dôležitým prvkom celého systému. Či už zapájate zosilňovač, reproduktory alebo DSP procesor, voľba správnej kabeláže priamo ovplyvňuje kvalitu zvuku, účinnosť aj životnosť celej inštalácie. V tomto článku sa pozrieme na rozdiely medzi najčastejšie používanými typmi vodičov – CCA, OFC a OCC a pomôžeme vám s ich výberom podľa typu použitia.

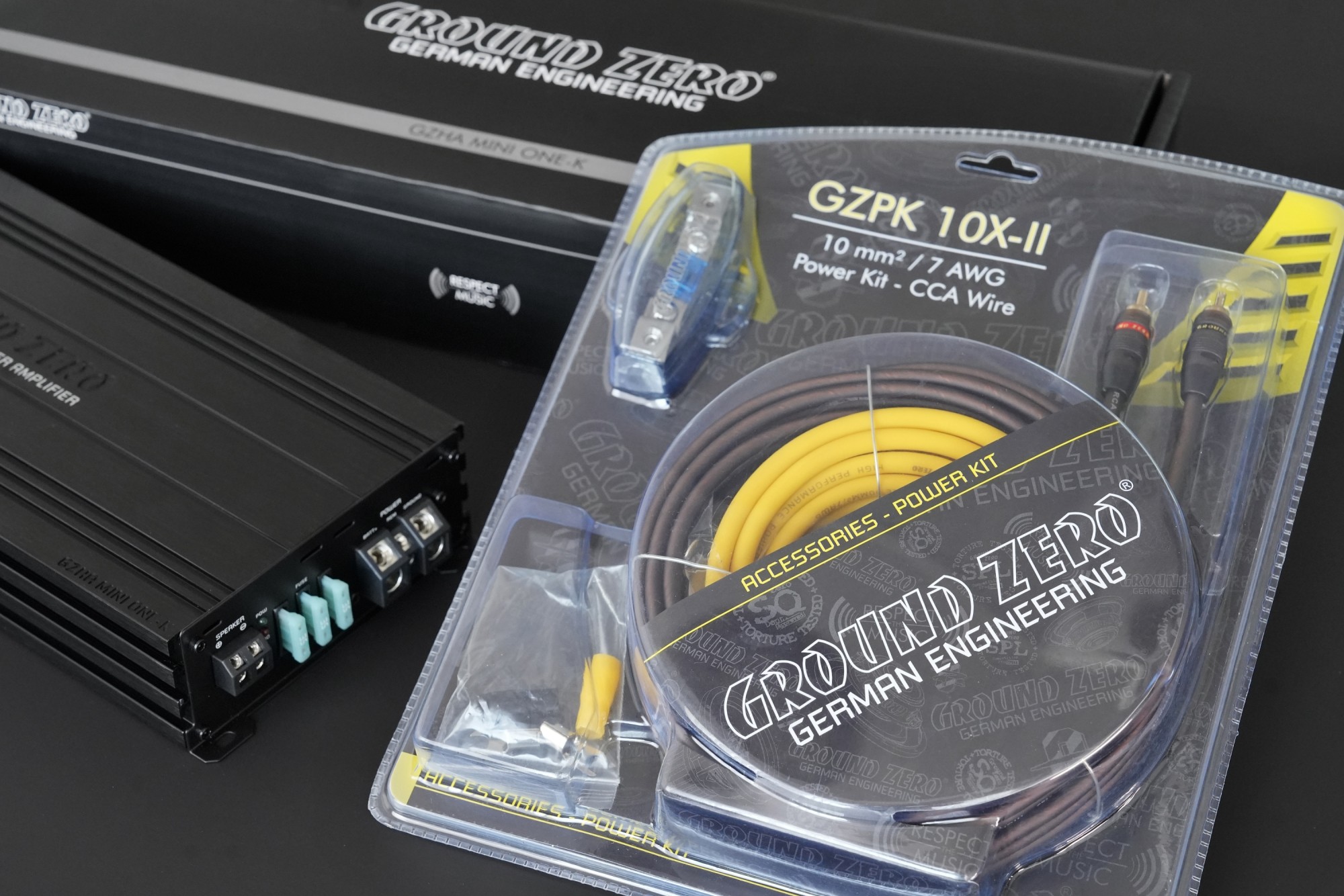

CCA – Copper-Clad Aluminium
CCA vodič je tvorený hliníkovým jadrom, ktoré je elektrolyticky potiahnuté tenkou vrstvou medi. Obvykle ide o zliatinu s nízkym podielom čistej medi (menej ako 15 % objemu). Na pohľad môže vyzerať ako medený, ale vo vnútri je ľahší a menej vodivý. Využitie CCA káble nájdu predovšetkým pre základné, cenovo úsporné inštalácie s nižším výkonom. Neodporúčame pre zosilňovače vyššej triedy alebo audiofilné aplikácie a dlhé napájacie trasy.
Výhody
- Lacnejšia výroba a vďaka tomu nižšia koncová cena.
- Nízka hmotnosť – výhodné napr. pre OEM použitie, kde nie je potrebný vysoký prúd.
Nevýhody
- Menšia vodivosť - cca 60% voči čistej medi (OFC).
- Vyšší odpor - väčšie úbytky napätia a vyššie zahrievanie, odporúčame väčší prierez.
- Menej odolný voči ohybu a zlomeniu, menšia pružnosť.
- Náchylný na koróziu a oxidáciu – najmä v kontakte s vlhkosťou.
- Nižšia životnosť a mechanická stabilita.

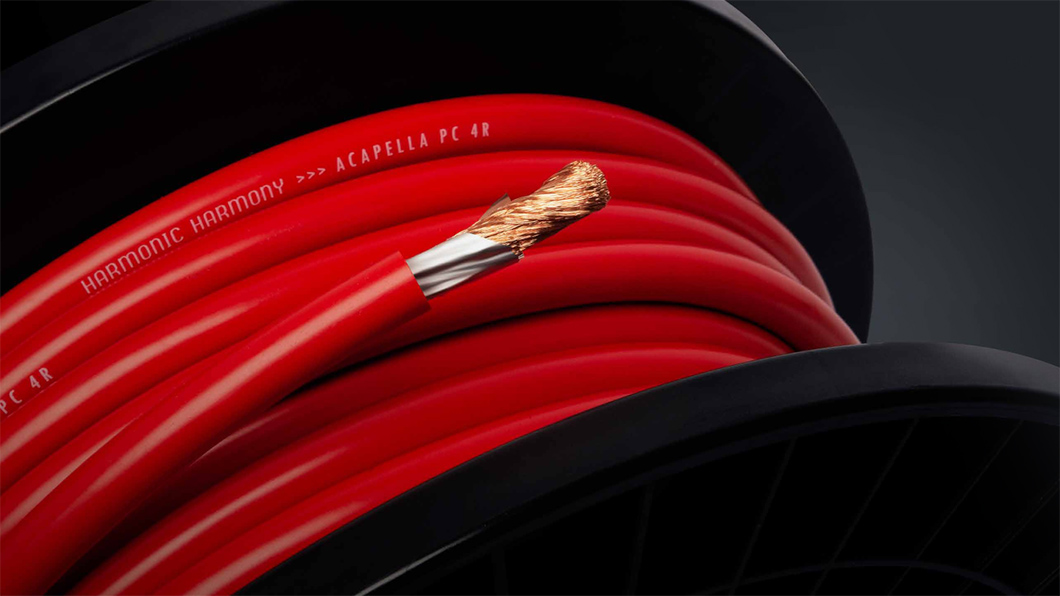

OFC – Oxygen-Free Copper
OFC je meď s veľmi nízkym obsahom kyslíka - typicky menej ako 0,001%. Štandardná čistota je ≥99,95 % Cu, často aj viac. Vodič je tvorený jemne ťahanými prameňmi medi pre lepšiu ohybnosť, pevnosť a elektrické vlastnosti. OFC káble sú štandardom pre profesionálne inštalácie, najčastejšie sa používa pre reproduktorové, napájacie a signálové káble.
Výhody
- Vysoká vodivosť ≥ 100 % IACS (International Annealed Copper Standard).
- Nízky odpor ≈ 0,0171 Ω·mm²/m.
- Nízke straty zaisťujú vyššiu účinnosť napájania.
- Vysoká mechanická pevnosť, odolnosť proti únave, nekrúti sa a neláme.
- Dlhá životnosť a výborná odolnosť voči oxidácii.
- Stabilný výkon aj pri vyšších prúdoch a teplotách.
- Nižšie zahrievanie = vyššia bezpečnosť.
Nevýhody
- Vyššia cena ako CCA.
- Vyššia hmotnosť (ale to nie je nevýhoda pre väčšinu aplikácií).
OCC – Ohno Continuous Cast Copper
OCC meď je vyrobená unikátnou metódou tzv. nepretržitého ťahania (plynulým odlievaním) medi bez prerušenia kryštálovej štruktúry. Výsledkom je extrémne dlhé kryštalické zrno, až niekoľko metrov bez prechodov. Tým sa eliminujú mikroskopické prekážky v toku elektrónov (hranice medzi zrnami), ktoré bežne zvyšujú odpor a šum. Čistota OCC medi býva 5N (99,999 %) alebo 6N (99,9999 %), výnimočne aj viac. OCC meď nachádza využitie v high-end signálových kábloch (napríklad pre prepojenie DSP procesora a zosilňovačov), vo vnútornom prepojení špičkových komponentov a všeobecne v audiofilských aplikáciách a súťažných vozidlách, kde záleží na každom detaile. Naopak zbytočné pre bežné výkonnostné inštalácie (v pomere cena/výkon).
Výhody
- Najvyššia kvalita prenosu signálu a najnižšia miera skreslenia.
- Extrémne nízky odpor a vysoká vodivosť: 102–103 % IACS.
- Minimálne straty na prechodoch kryštálov.
- Nižší šum a presnejší signálový prenos.
- Vyššia čistota zvuku, hlavne vo vysokých frekvenciách.
- Excelentná stabilita aj pri extrémnom zaťažení.
- Dlhá životnosť aj pri častom ohybe.
Nevýhody
- Veľmi vysoká cena.
- Obmedzená dostupnosť.
.JPG)
Pozná bežný používateľ rozdiel medzi OFC a CCA?
Na prvý pohľad možno nie - ale na druhé počúvanie však áno. Rozdiely medzi OFC a CCA káblami sa najviac prejavia vo výkone subwoofera, čistote výšok a celkovej dynamike zvuku. U CCA kábla môže dochádzať k úbytku napätia a tým aj k strate výkonu zosilňovača, čo sa prejaví menej presným prednesom, „mäkšími“ basmi a celkovo nižšou kontrolou nad reprodukciou.
Pri základných systémoch bude CCA fungovať – ale ak už investujete do kvalitného zosilňovača, subwoofera alebo reprosústav, je úplne logické neobmedzovať ich potenciál nevhodným vodičom. OFC kábel neznamená len vyššiu bezpečnosť a spoľahlivosť – znamená predovšetkým plné využitie toho, čo vaše audio dokáže. A to spozná uchom aj bežný poslucháč bez toho, aby musel byť odborník.
A čo životnosť?
Ďalším zásadným rozdielom medzi OFC a CCA káblami je ich dlhodobá odolnosť a spoľahlivosť. OFC meď je odolnejšia voči korózii, oxidácii i mechanickému poškodeniu, a to aj pri vyšších teplotách alebo vlhkosti. Vodiče z OFC si zachovávajú svoje elektrické vlastnosti aj po mnohých rokoch prevádzky, čo je dôležité najmä pri skrytých inštaláciách, kde nie je bežné káble pravidelne kontrolovať.
Naproti tomu CCA vodiče trpia väčšou náchylnosťou na:
- zvýšenie odporu v čase (oxidácia na rozhraní hliník-meď),
- praskanie a lámanie pri ohybe alebo vibráciách,
- prechodovému odporu na kontaktoch (najmä pri skrutkovacích svorkách).
To môže viesť k problémom s pripojením, prehrievaním alebo stratou výkonu, aj keď bol kábel pôvodne správne nainštalovaný. U starších CCA inštalácií sa dokonca stretávame so „zapečenými“ svorkami alebo rozpadnutým jadrom kábla. Pokiaľ teda plánujete inštaláciu na dlhšiu dobu, chcete spoľahlivosť a pokoj, potom je OFC kábel prakticky bez diskusie a z dlhodobého pohľadu sa vždy oplatí viac ako lacná náhrada.
Krútený vs. klasický reproduktorový kábel - v čom sú hlavné rozdiely?
Na záver trochu odbočíme a pozrieme sa nielen na konštrukciu kábla. Voľba správneho reproduktorového kábla nie je len otázkou prierezu, zloženia alebo farby izolácie. Svoju úlohu zohráva aj samotná konštrukcia – a konkrétne to, či sú vodiče vedené rovnobežne, alebo sú krútené do špirály. To ovplyvňuje správanie kábla vo frekvenčne bohatom prostredí vozidla, odolnosť voči rušeniu aj stabilitu signálu.
Krútený kábel ("twisted pair")
- Vďaka striedavému vinutiu sa magnetické polia jednotlivých vodičov vzájomne rušia, čím sa znižuje riziko indukcie rušenia od okolitých zdrojov (alternátor, zosilňovače triedy D, napájacie káble).
- Lepšie zachovanie integrity signálu, predovšetkým u systémov s DSP, kde sa prenáša audio s vysokým rozlíšením aj smerovým rozdelením frekvencií.
- Zvlášť výhodné pri dlhšom reproduktorovom vedení a signálových trasách (vysoká úroveň).
- Z hľadiska odporu a útlmu nie je medzi krúteným a rovným káblom významný rozdiel – dôležitejší sú prierez, materiál (OFC vs CCA), dĺžka trasy.
- Krútenie nijako neznižuje schopnosť prenášať výkon, ale zlepšuje signálovú čistotu, najmä pri nízkoúrovňových signáloch alebo systémoch s DSP.
- Odporúčame všade tam, kde hrozí rušenie, kde je dlhé vedenie, blízkosť napájacích káblov alebo sa kladie dôraz na čo najčistejší prenos.
Klasický (rovný) kábel
- Dva vodiče vedené rovnobežne, bez špirálového vinutia.
- Nižšia mechanická pamäť - ľahšie sa tvarujú a inštalujú do káblových líšt a zväzkov.
- Menej odolné proti rušeniu - v blízkosti silového vedenia, spínaných zdrojov, atď) môže dochádzať k zachytávaniu šumu.
- Pre krátke úseky do reproduktorov ale úplne dostatočné, pokiaľ sú dobre vedené mimo zdroja EMI.
Odporúčania z praxe
- Pre napájacie káble uprednostňujte OFC meď – kompromis v tejto oblasti sa nevypláca.

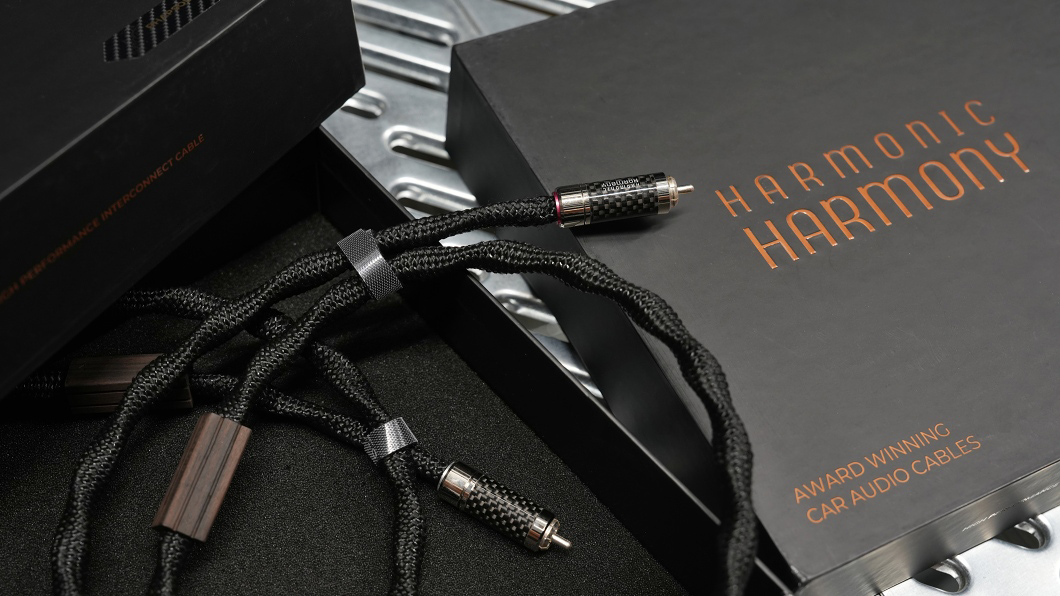

- Pre signálové káble (RCA) je možné u špičkových zostáv zvažovať OCC vodiče – zvlášť tam, kde záleží na prenose vysokých frekvencií a eliminácii mikrorušenia.
- Pokiaľ sa rozhodnete pre CCA káble, zvyšte prierez min. o 40% a počítajte s kratšou životnosťou.
- Nehodnoťte káble len podľa ceny alebo hrúbky izolácie - materiál jadra je to, čo určuje výkon.
- V pokročilých montážach s DSP procesorom je krútený kábel jasná voľba pre signálové cesty aj reproduktory.
