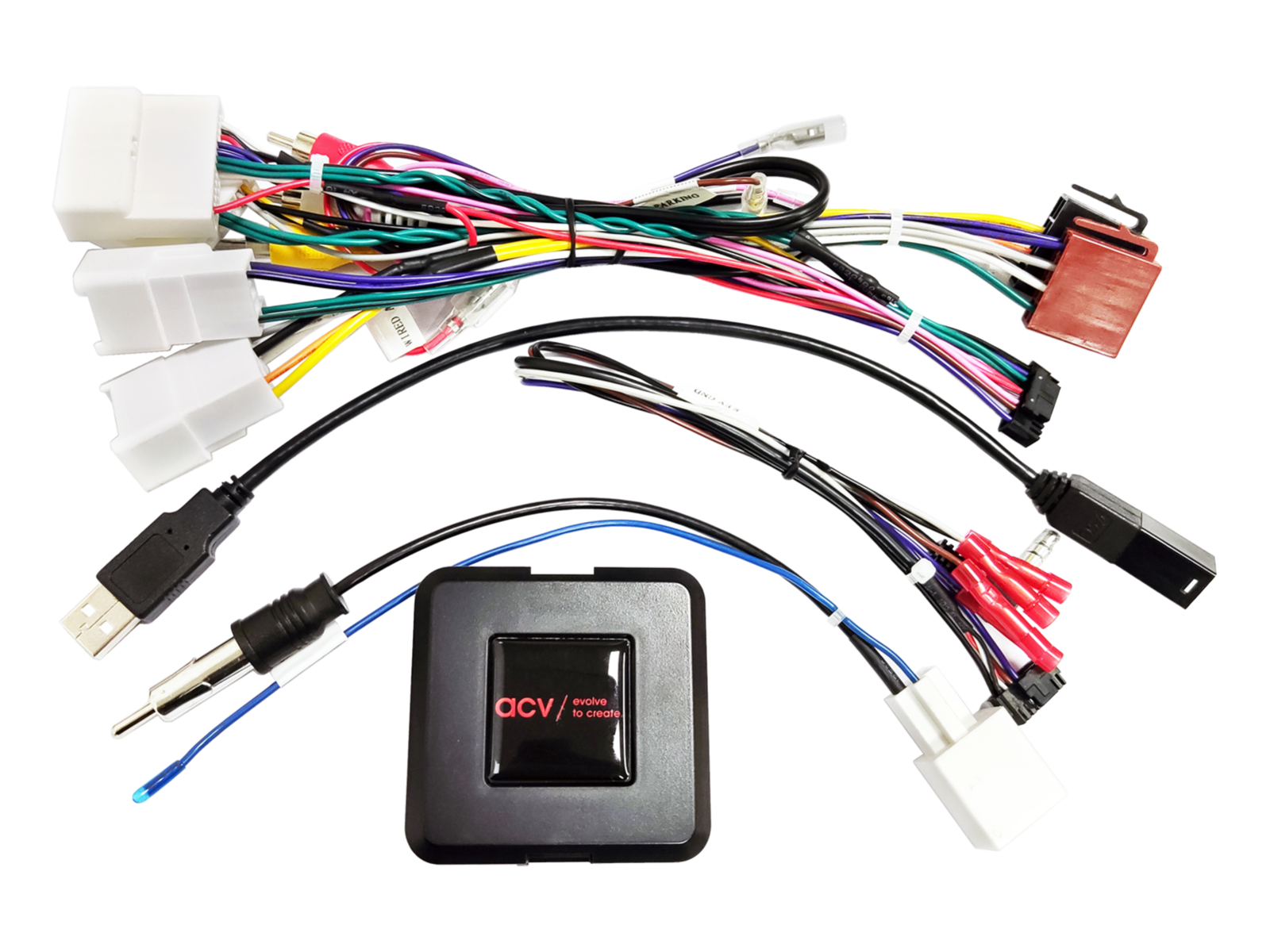

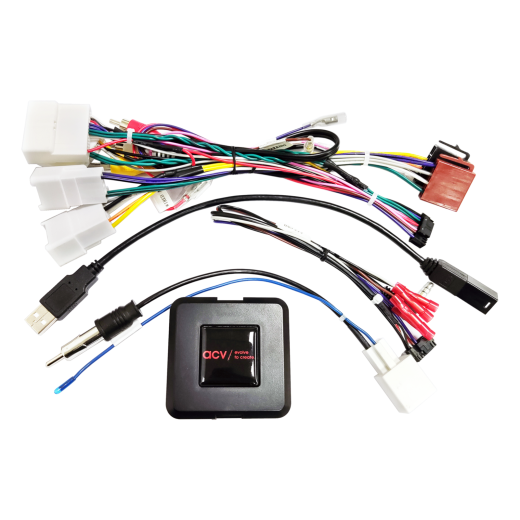

Adaptér ovládania tlačidiel na volante pre Toyota ACV SWC 42XTY019-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo náhrade niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre vozidlá

Toyota Highlander (XU50) (2018 -> 12/2019) - pôvodné OEM autorádio.
Toyota Landcruiser (J15) (10/2013 -> 12/2017) - pôvodné OEM autorádio.
Toyota Landcruiser (J15) (01/2018 -> 07/2019) - pôvodné OEM autorádio.
Toyota RAV4 (XA3/XA4) (01/2016 -> 12/2018) - pôvodné OEM autorádio.

Informácie CAN Bus

Konektory a napájanie:

Konektory: 10pin / 6pin / 28pin / 24pin Toyota.
Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič na vstup SWC autorádia.
Pripojenie OEM antény: DIN (samec).
Pripojenie OEM AUX: RCA (červený/biely).
Pripojenie OEM 360° kamerového systému: RCA (žltý) kamerový vstup.
Modrý vodič: +12 V napájanie antény (remote).

Nastavenie:

Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky (podľa návodu k rádiu).

Kompatibilita s vozidlami:

Analógové ovládanie z volantu (SWC).
OEM zosilnený audiosystém podporovaný.
OEM 360° kamerový systém podporovaný.
Funkcia fader nie je podporovaná.
Jazyk systému je možné meniť len pri nainštalovanom OEM rádiu.

Špeciálne prípady a upozornenia:

Reimportované vozidlá alebo vozidlá s odlišným softvérom môžu mať obmedzenú funkčnosť.

Dôležité doplňujúce informácie

Kompatibilné s aftermarket autorádiami s analógovým alebo CAN Bus vstupom pre ovládanie z volantu.
Na plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel (patch lead) pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Nastavte a skontrolujte HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény atď.).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znovu nainštalujte originálne OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábeláže:

Zapojenie a úpravy smie vykonávať len odborne zaškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy predom osadenej kábeláže môžu viesť k strate záruky produktu.
