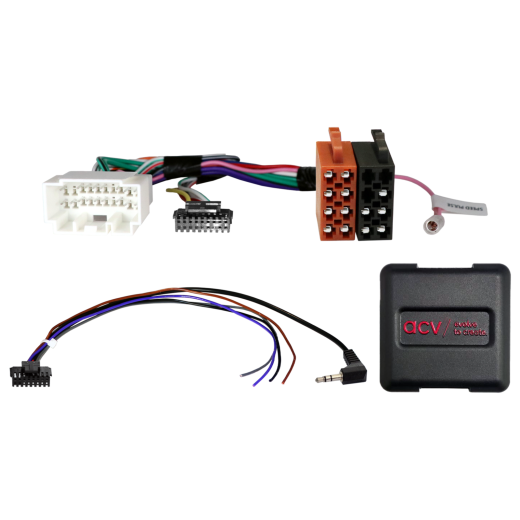

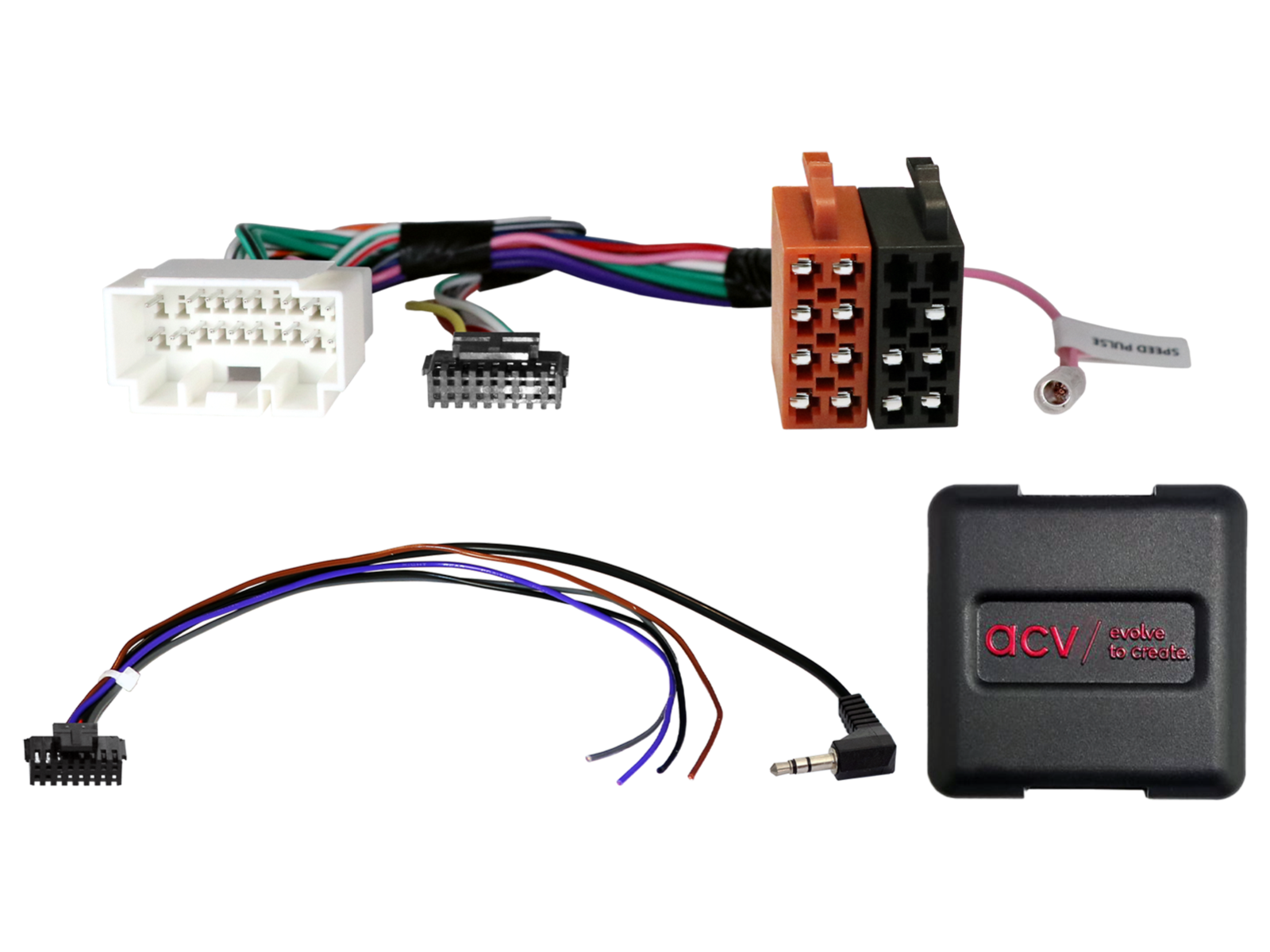

Adaptér ovládania tlačidiel na volante pre Suzuki ACV SWC 42XSZ002-0

Adaptér ovládania tlačidiel na volante pre Suzuki

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

• Suzuki Ertiga (2012 -> 2015) - pôvodné OEM autorádio.
• Suzuki Grand Vitara (JT) (01/2013 -> 08/2015) - pôvodné OEM autorádio.
• Suzuki Swift (FZ/NZ) (09/2010 -> 10/2013) - pôvodné OEM autorádio.
• Suzuki Swift (FZ/NZ) (10/2013 -> 04/2017) - pôvodné OEM autorádio.
• Suzuki SX4 S-Cross (JY) (10/2013 -> 10/2016) - pôvodné OEM autorádio.
• Suzuki Vitara (LY) (04/2015 -> 08/2018) - pôvodné OEM autorádio.

CAN Bus informácie

Konektory a napájanie:

• Konektory: 20-pin Suzuki.
• Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič na vstup SWC autorádia.

Nastavenie:

• Nastavenie DIP prepínačov podľa výrobcu neoriginálnej jednotky (pozri BDA).

Kompatibilita s vozidlami:

• Analógové ovládanie z volantu (SWC).

Špeciálne prípady a upozornenia:

• Reimportované vozidlá alebo vozidlá s odlišným softvérom môžu mať obmedzenú funkčnosť.

Dôležité doplňujúce informácie

• Kompatibilné s neoriginálnymi autorádiami s analógovým vstupom pre ovládanie z volantu.
• Pre plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Odpojte originálne rádio (OEM HU) bez napätia.
3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

1. Nastavte a skontrolujte HW konfiguráciu rozhrania – bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
3. Pripojte kábel k HU podľa návodu k neoriginálnemu zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Nakonfigurujte neoriginálnu HU (ovládanie z volantu, kamera, handsfree, napájanie antény atď.).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Znova nainštalujte originálne OEM HU.
• Spustite originálnu jednotku.
• Vyvolajte vypnutie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

• Zapojenie a úpravy smie vykonávať iba odborne zaškolený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez záruky vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
