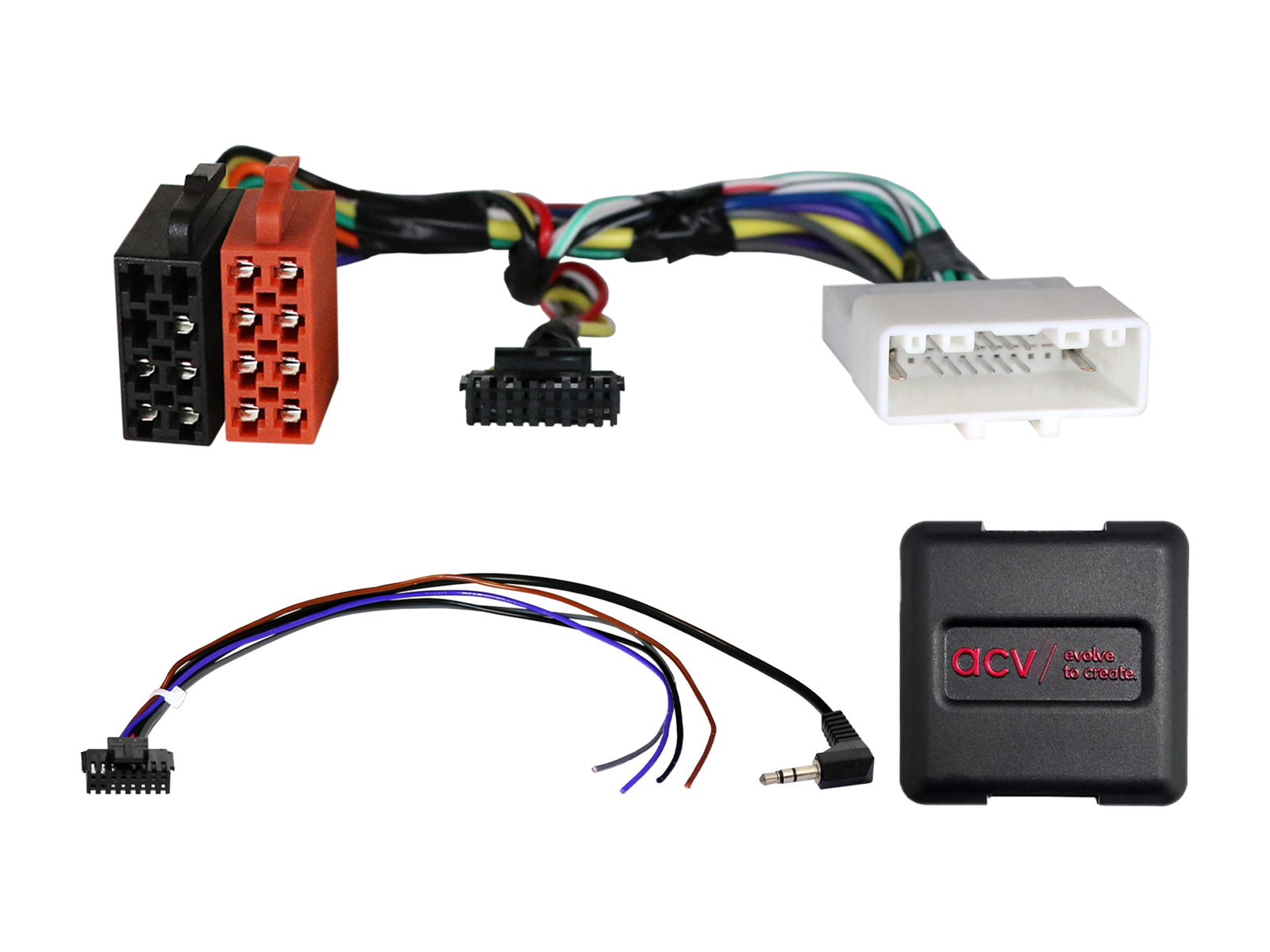

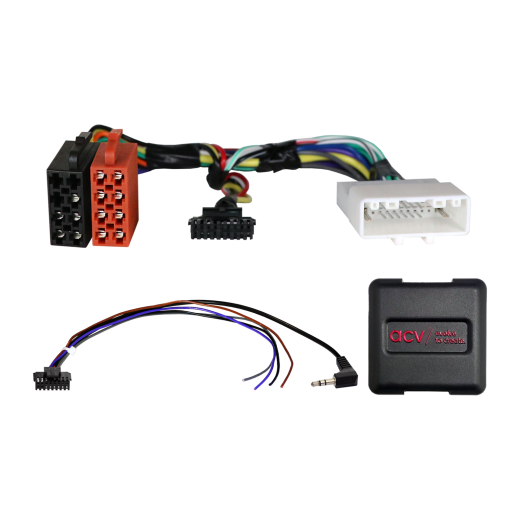

Adaptér ovládania tlačidiel na volante pre Subaru ACV SWC 42XSU002-0

Adaptér ovládania tlačidiel na volante pre Subaru ACV SWC 42XSU002-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

• Subaru Forester III (SH) (03/2011 -> 03/2013) - pôvodné autorádio OEM, bez OEM navigácie a bez zosilňovacieho systému Harman Kardon.
• Subaru Impreza WRX (GH) (02/2008 -> 04/2014) - pôvodné autorádio OEM, bez OEM navigácie a bez zosilňovacieho systému Harman Kardon.
• Subaru Outback IV (BM/BR) (09/2009 -> 04/2013) - pôvodné autorádio OEM, bez OEM navigácie a bez zosilňovacieho systému Harman Kardon.
• Subaru Outback IV (BM/BR) (04/2013 -> 03/2015) - vozidlá bez OEM navigácie, bez zosilňovacieho systému Harman Kardon.
• Subaru XV I (4G) (03/2012 -> 01/2016) - pôvodné autorádio OEM, bez OEM navigácie a bez zosilňovacieho systému Harman Kardon.

CAN Bus informácie

Konektory a rozhranie:

• Konektor: 20 Pin Nissan.
• Pripojenie OEM ovládania z volantu: 3,5mm jack alebo voľný vodič.

Kompatibilita:

• Vozidlá bez OEM navigácie.
• Vozidlá bez zosilňovacieho systému Harman Kardon.
• Vozidlá so zosilňovacím systémom Harman Kardon: +12V Amp remote Pin 9 vedľa trvalého +12V (merajte s OEM HU), vyžaduje adaptér pre aktívny systém ISO>ISO (položka: 13-1190-50).

Nastavenie:

• Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky (viď návod).

Dôležité doplňujúce informácie

• Kompatibilné s aftermarket autorádiami s analógovým vstupom pre ovládanie z volantu (napr. Sony, Kenwood, JVC, Pioneer, Alpine, Blaupunkt, Clarion, Zenec a pod.).
• Pre plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Odpojte originálne rádio (OEM HU) bez napätia.
3. Skontrolujte všetky prepoje rozhrania, či sú správne pripojené, a to bez napätia.

Pripojenie a poradie zapojenia:

1. Nastavte a skontrolujte HW konfiguráciu rozhrania bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k HU bez napätia.
3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom, hlavný napájací spoj pripojte ako posledný.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény atď.).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Znovu nainštalujte originálne OEM HU.
• Spustite originálnu jednotku.
• Vyvolajte vypnutie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

• Zapojenie a úpravy smie vykonávať iba odborne vyškolený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy predom osadené kabeláže môžu viesť k strate záruky produktu.
