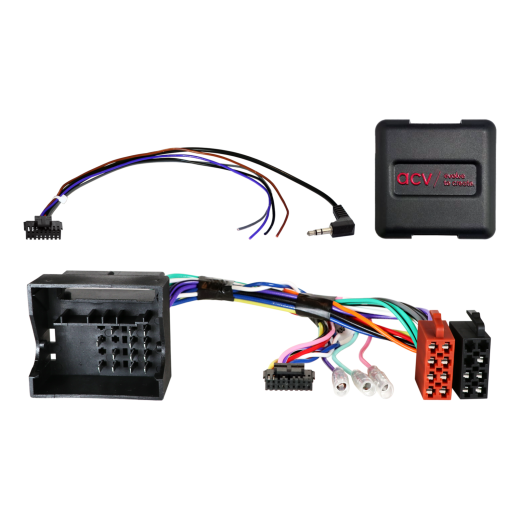

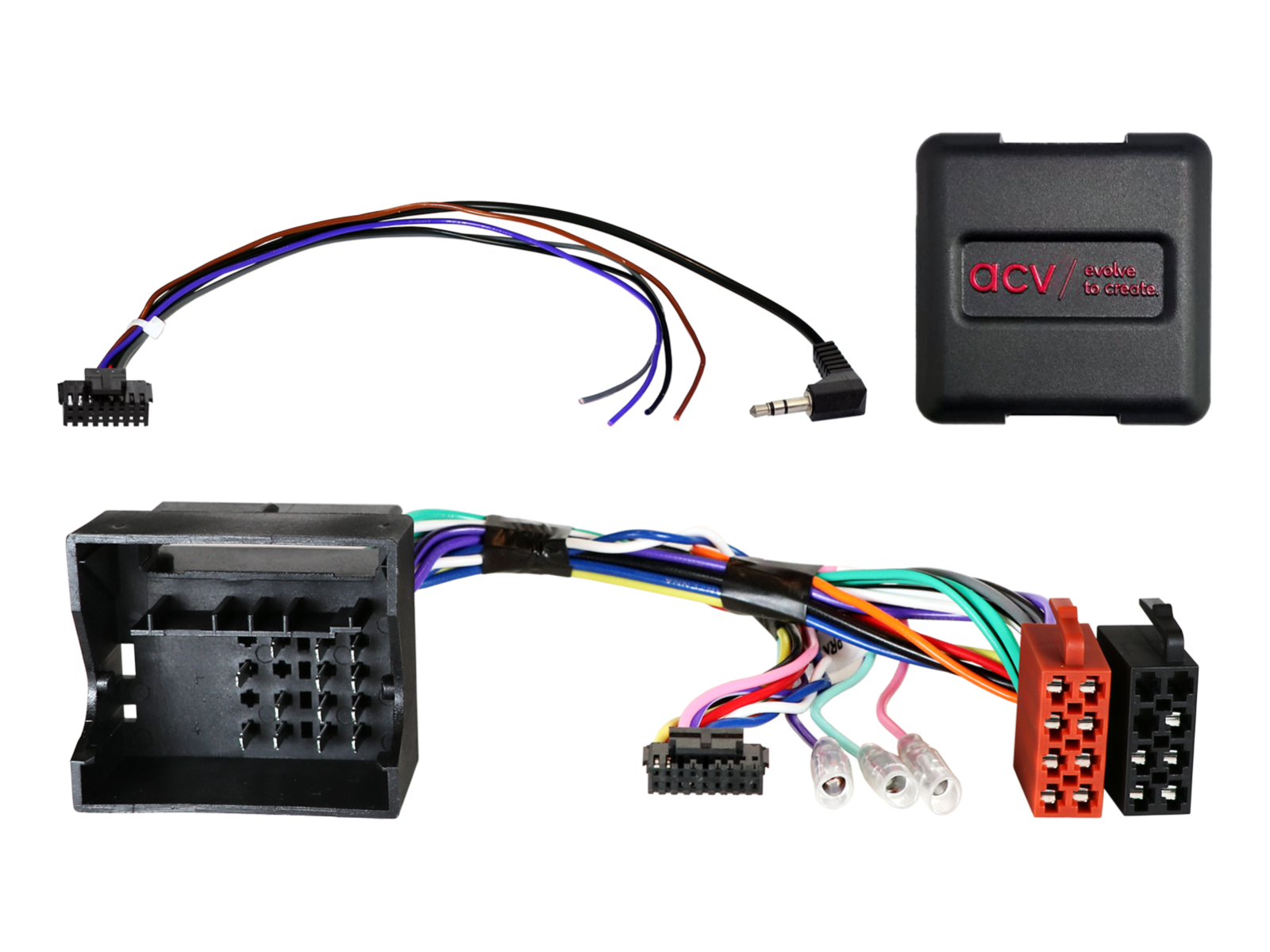

Adaptér ovládania tlačidiel na volante pre Skoda ACV SWC 42XSK003-0

Adaptér ovládania tlačidiel na volante pre Škoda ACV SWC 42XSK003-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

• Škoda Fabia (5J) (03/2007 -> 04/2010) - pôvodné autorádio OEM Audience / Stream.
• Škoda Fabia (5J) (06/2010 -> 06/2014) - pôvodné autorádio OEM Audience / Stream.
• Škoda Octavia II (1Z) (06/2004 -> 05/2009) - pôvodné autorádio OEM Audience / Stream.
• Škoda Roomster (5J) (09/2006 -> 02/2015) - pôvodné autorádio OEM Audience / Stream.

CAN Bus informácie

Konektory a rozhranie:

• Konektor: 40-pinový Quadlock Škoda.
• Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič.

Nastavenie:

• Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky (pozri návod).

Kompatibilita s vozidlami:

• Vozidlá bez Technisat OEM HU.

Dôležité doplňujúce informácie

• Kompatibilné s aftermarket autorádiami s analógovým vstupom pre ovládanie z volantu (napr. Sony, Kenwood, JVC, Pioneer, Alpine, Blaupunkt, Clarion, Zenec a pod.).
• Pre plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Odpojte originálne rádio (OEM HU) bez napätia.
3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené, a to bez napätia.

Pripojenie a poradie zapojenia:

1. Nastavte a skontrolujte HW konfiguráciu rozhrania bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k HU bez napätia.
3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom, hlavné napájacie spojenie pripojte ako posledné.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény atď.).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Znovu nainštalujte originálne OEM HU.
• Spustite originálnu jednotku.
• Vyvolajte vypnutie systému CAN Bus.
• Skontrolujte HW konfiguráciu rozhrania.
• Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

• Zapojenie a úpravy smie vykonávať iba odborne vyškolený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
