Adaptér ovládania tlačidiel na volante pre Seat / Skoda / VW ACV SWC 42XVW019-0

Popis a parametre
Hodnotenie0
Kategórie

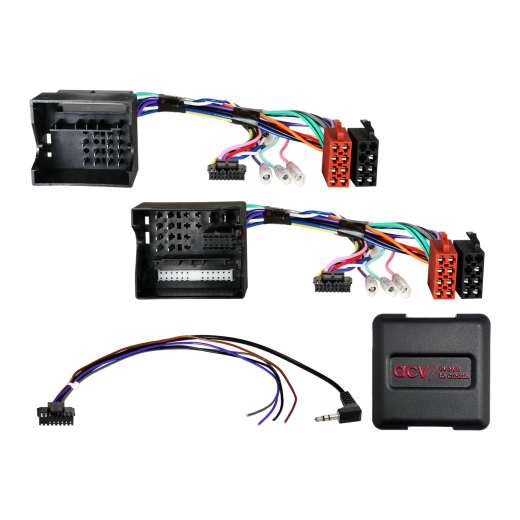

Adaptér ovládania tlačidiel na volante pre Seat / Škoda / VW ACV SWC 42XVW019-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Seat Alhambra (7N) (10/2010 -> 04/2015) - pôvodné OEM autorádio.
Seat Alhambra (7N) (06/2016 -> 08/2019) - pôvodné OEM autorádio.
Seat Altea (5P) (06/2004 -> 03/2009) - pôvodné OEM autorádio.
Seat Altea (5P) (04/2009 -> 07/2015) - pôvodné OEM autorádio.
Seat Ibiza (6J) (06/2008 -> 02/2012) - pôvodné OEM autorádio.
Seat Ibiza (6J) (03/2012 -> 06/2015) - pôvodné OEM autorádio.
Seat Leon (1P) (09/2005 -> 03/2009) - pôvodné OEM autorádio.
Seat Leon (1P) (04/2009 -> 11/2012) - pôvodné OEM autorádio.
Seat Mii (AA) (12/2011 -> 06/2019) - pôvodné OEM autorádio, vozidlá bez OEM zosilňovača.
Seat Mii (AA) (05/2017 -> 06/2019) - pôvodné OEM autorádio, vozidlá bez OEM zosilňovača.
Seat Mii (AA) (01/2020 -> 02/2021) - pôvodné OEM autorádio, vozidlá bez OEM zosilňovača.
Seat Toledo (5P) (01/2005 -> 10/2009) - pôvodné OEM autorádio.
Seat Toledo (NH) (03/2013 -> 05/2015) - pôvodné OEM autorádio.

Škoda Citigo (AA) (06/2012 -> 05/2017) - pôvodné OEM autorádio, vozidlá bez OEM zosilňovača.
Škoda Citigo (AA) (05/2017 -> 06/2019) - pôvodné OEM autorádio, vozidlá bez OEM zosilňovača.
Škoda Citigo iv (AA) (01/2020 -> 08/2021) - pôvodné OEM autorádio, vozidlá bez OEM zosilňovača.
Škoda Fabia (5J) (03/2007 -> 04/2010) - pôvodné OEM autorádio.
Škoda Fabia (5J) (06/2010 -> 06/2014) - pôvodné OEM autorádio.
Škoda Octavia (1Z) (06/2004 -> 05/2009) - pôvodné OEM autorádio.
Škoda Octavia (1Z) (01/2009 -> 03/2013) - pôvodné OEM autorádio.
Škoda Rapid (NH) (10/2012 -> 04/2015) - pôvodné OEM autorádio.
Škoda Roomster (5J) (09/2006 -> 04/2010) - pôvodné OEM autorádio.
Škoda Roomster (5J) (06/2010 -> 02/2015) - pôvodné OEM autorádio.
Škoda Superb (3T) (07/2008 -> 05/2013) - pôvodné OEM autorádio.
Škoda Superb (3T) (06/2013 -> 05/2015) - pôvodné OEM autorádio.
Škoda Yeti (5L) (08/2009 -> 10/2013) - pôvodné OEM autorádio.

VW Amarok (2H) (03/2010 -> 08/2016) - pôvodné OEM autorádio.
VW Amarok (2H) (09/2016 -> 07/2020) - pôvodné OEM autorádio.
VW Beetle (16) (11/2011 -> 06/2016) - pôvodné OEM autorádio.
VW Caddy III (2K) (10/2003 -> 08/2010) - pôvodné OEM autorádio.
VW Caddy III (2K) (09/2010 -> 04/2015) - pôvodné OEM autorádio.
VW Caddy IV (DU) (06/2015 -> 09/2020) - pôvodné OEM autorádio.
VW CC (3C/35) (06/2008 -> 08/2016) - pôvodné OEM autorádio.
VW Eos (1F) (05/2006 -> 10/2010) - pôvodné OEM autorádio.
VW Eos (1F) (10/2010 -> 04/2015) - pôvodné OEM autorádio.
VW Fox (5Z) (04/2005 -> 08/2011) - pôvodné OEM autorádio.
VW Fusca (Brazil) (2005 -> 2011) - pôvodné OEM autorádio.
VW Golf V (1K) (11/2003 -> 09/2008) - pôvodné OEM autorádio.
VW Golf V (1KM) (06/2007 -> 10/2009) - pôvodné OEM autorádio.
VW Golf V Plus (1KP) (01/2005 -> 02/2009) - pôvodné OEM autorádio.
VW Golf VI (1K) (11/2008 -> 09/2012) - pôvodné OEM autorádio.
VW Golf VI (1KM) (11/2009 -> 04/2013) - pôvodné OEM autorádio.
VW Golf VI Plus (1KP) (03/2009 -> 01/2014) - pôvodné OEM autorádio.
VW Grand California (SY/SZ) (03/2019 -> 06/2024) - pôvodné OEM autorádio.
VW Jetta III (1K5/1KM) (09/2005 -> 10/2010) - pôvodné OEM autorádio.
VW Jetta IV (162) (01/2011 -> 08/2014) - pôvodné OEM autorádio.
VW Magotan (Asia) (2005 -> 2011) - pôvodné OEM autorádio.
VW Passat B6 (3C2) (11/2005 -> 07/2010) - pôvodné OEM autorádio.
VW Passat B6 (3C5) (08/2005 -> 07/2010) - pôvodné OEM autorádio.
VW Passat B7 (3C/362) (11/2010 -> 10/2014) - pôvodné OEM autorádio.
VW Polo IV (9N) (03/2005 -> 03/2009) - pôvodné OEM autorádio.
VW Polo V (6R) (06/2009 -> 01/2014) - pôvodné OEM autorádio.
VW Scirocco III (13) (08/2008 -> 04/2014) - pôvodné OEM autorádio.
VW Sagitar (China) (2005 -> 2011) - pôvodné OEM autorádio.
VW Sharan II (7N) (08/2010 -> 04/2015) - pôvodné OEM autorádio.
VW Sharan II (7N) (07/2015 -> 10/2021) - pôvodné OEM autorádio.
VW Suran (2009 -> 2015) - pôvodné OEM autorádio.
VW Tiguan I (5N) (10/2007 -> 02/2011) - pôvodné OEM autorádio.
VW Tiguan I (5N) (06/2011 -> 04/2016) - pôvodné OEM autorádio.
VW Tiguan II (5N) (05/2016 -> 05/2021) - pôvodné OEM autorádio.
VW Touran (1T) (01/2003 -> 09/2006) - pôvodné OEM autorádio.
VW Touran (1T) (11/2006 -> 04/2010) - pôvodné OEM autorádio.
VW Touran (1T) (08/2010 -> 04/2015) - pôvodné OEM autorádio.
VW T6 (7HC) (07/2015 -> 08/2019) - pôvodné OEM autorádio.
VW T6.1 (7HC) (10/2019 -> 04/2024) - pôvodné OEM autorádio.
VW UP! (AA) (12/2011 -> 06/2016) - pôvodné OEM autorádio, vozidlá bez OEM zosilňovača.
VW UP! (AA) (07/2016 -> 12/2022) - pôvodné OEM autorádio, vozidlá bez OEM zosilňovača.
VW e-UP! (AA) (08/2016 -> 08/2023) - pôvodné OEM autorádio, vozidlá bez OEM zosilňovača.
VW Vento (Mexico) (2005 -> 2011) - pôvodné OEM autorádio.

CAN Bus informácie

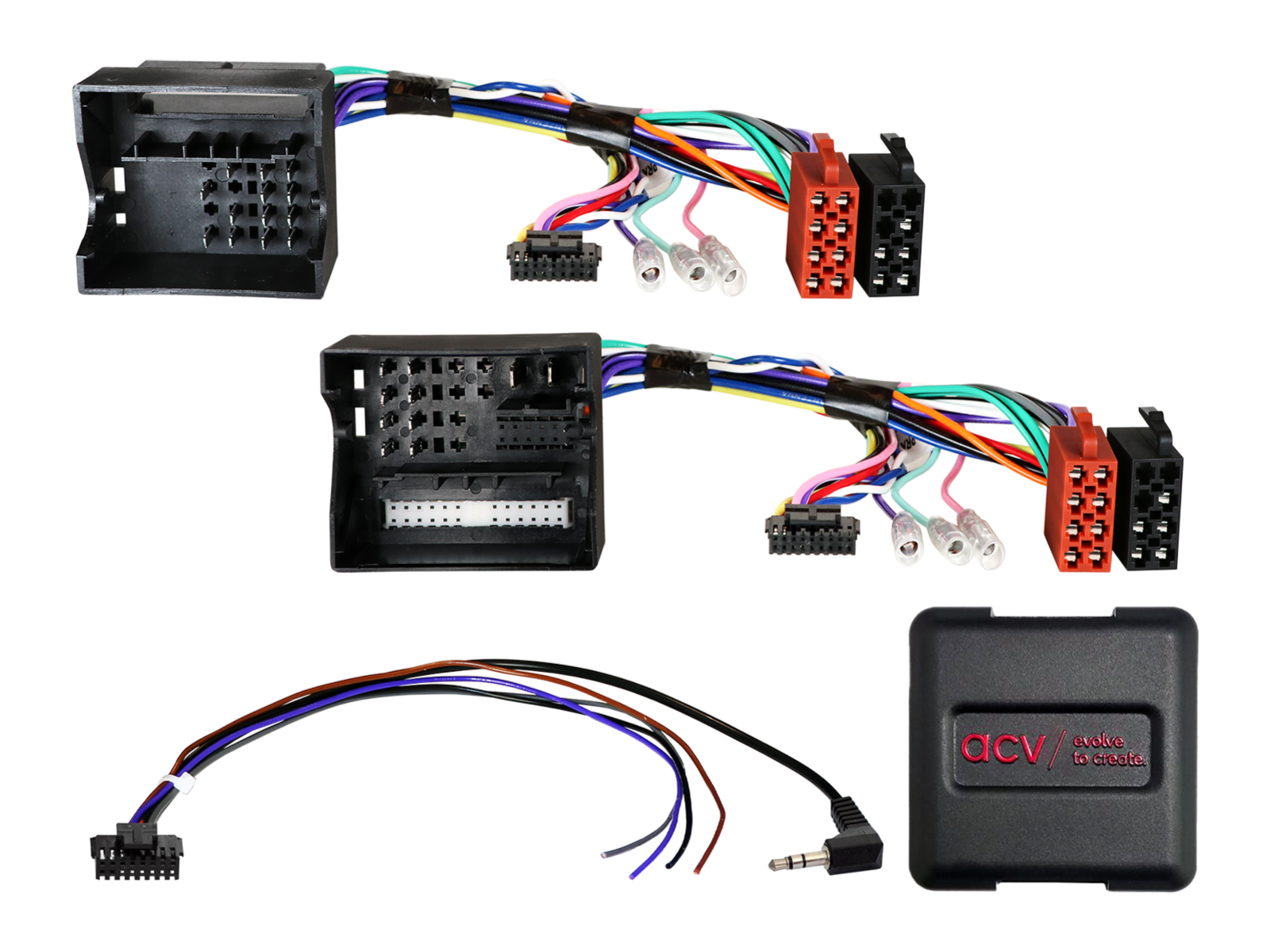

Konektory a napájanie:

Konektory: 40-pin alebo 52-pin Quadlock VAG.
Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič.

Nastavenie:

Nastavenie DIP prepínačov podľa pokynov výrobcu aftermarket jednotky.

Kompatibilita s vozidlami:

Podporované vozidlá Seat, Škoda, VW s MIB-PQ systémom a Quadlock konektorom.
Podporované vozidlá Škoda s Bolero/Stream HU, Amundsen/Columbus Sat Nav.
Podporované vozidlá VW s RCD200–510 HU a RNS315/510 Sat Nav.
Vozidlá Seat Mii, Škoda Citigo, VW UP! s prístrojovým monitorom na palubnej doske nie sú podporované.
Pri 40-pinovom Quadlock s OEM zosilňovačom je potrebný adaptér LFB 42a-1324-001.
Pri 52-pinovom Quadlock nie sú podporované funkcie nastavenia vozidla a E-Call.
Pre E-Call je potrebný adaptér 1424-02.
Pre vozidlá s OEM kamerou je potrebný adaptér 771324-1037.
Nepodporované vozidlá s RCD320 ISO konektorom.

Špeciálne prípady a upozornenia:

Reimportované vozidlá alebo vozidlá s odlišným softvérom môžu mať obmedzenú funkčnosť.

Dôležité doplňujúce informácie

Kompatibilné s aftermarket HU s CAN Bus vstupom.
K plnému aktivovaniu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s OEM HU.
Odpojte OEM HU bez napätia.
Skontrolujte všetky prepoje rozhrania – bez napätia.

Pripojenie a poradie zapojenia:

Nastavte HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket jednotke.
Pripojte ostatné vodiče podľa manuálu k zariadeniu.
Celú inštaláciu pripojte k vozidlu – hlavné napájanie ako posledné.
Vykonajte SW konfiguráciu rozhrania podľa návodu.
Nakonfigurujte aftermarket HU (SWC, kamera, handsfree, napájanie antény atď.).
Overte funkčnosť SWC a systému vozidla.

Zmena konfigurácie:

Všetky zmeny vykonávajte bez napätia.
Po zmene opakujte kroky inštalácie 5 až 8.

V prípade poruchy:

Znova nainštalujte OEM HU.
Spustite OEM HU.
Vyvolajte vypnutie CAN Bus.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky inštalácie 5 a 6.

Pri úpravách zapojenia:

Zapojenie a úpravy smie vykonávať len odborný personál.
Zmeny musia byť overené schválením výrobcu alebo vplyvom na záruku.
Všetky úpravy musia byť overené meraním a porovnaním so schémou vozidla.
Úpravy vykonávate na vlastné riziko.

Katalógové číslo	42XVW019-0
Značka	ACV
Odkazy	Oficiálna webová prezentácia
