Adaptér ovládania tlačidiel na volante pre Seat / Skoda / VW ACV SWC 42XVW002-2

Popis a parametre
Hodnotenie0
Kategórie

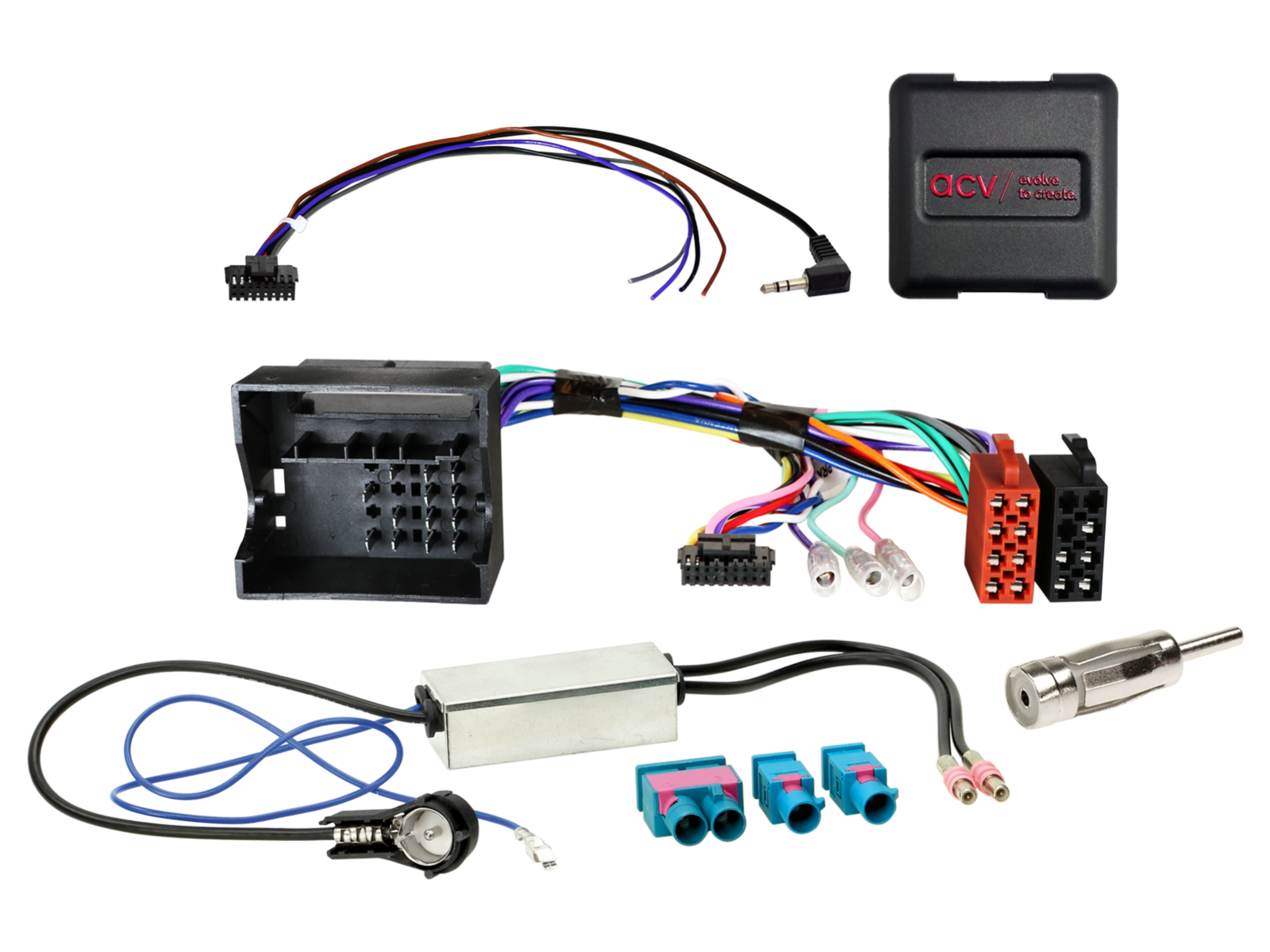

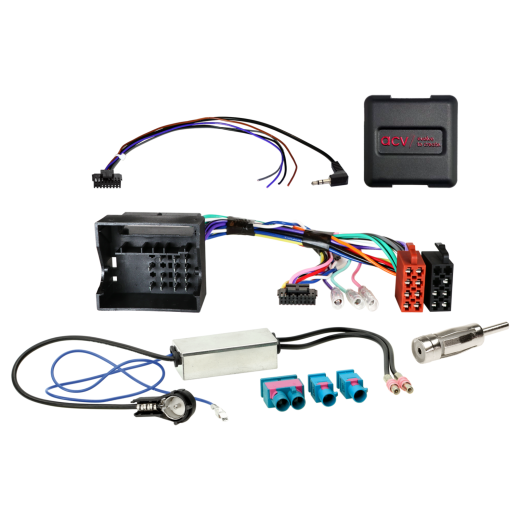

Adaptér ovládania tlačidiel na volante pre Seat / Škoda / VW ACV SWC 42XVW002-2

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Seat Alhambra (7N) (10/2010 -> 04/2015) - pôvodné autorádio OEM.
Seat Altea (5P) (06/2004 -> 03/2009) - pôvodné autorádio OEM.
Seat Altea (5P) (04/2009 -> 07/2015) - pôvodné autorádio OEM.
Seat Ibiza (6J) (06/2008 -> 02/2012) - pôvodné autorádio OEM.
Seat Ibiza (6J) (03/2012 -> 06/2015) - pôvodné autorádio OEM.
Seat Leon (1P) (09/2005 -> 03/2009) - pôvodné autorádio OEM.
Seat Leon (1P) (04/2009 -> 11/2012) - pôvodné autorádio OEM.
Seat Mii (AA) (12/2011 -> 06/2019) - pôvodné autorádio OEM, vozidlá bez OEM zosilňovača.
Seat Toledo (5P) (01/2005 -> 10/2009) - pôvodné autorádio OEM.
Seat Toledo (NH) (03/2013 -> 05/2015) - pôvodné autorádio OEM.

Škoda Citigo (AA) (06/2012 -> 05/2017) - pôvodné autorádio OEM, vozidlá bez OEM zosilňovača.
Škoda Fabia (5J) (03/2007 -> 04/2010) - pôvodné autorádio OEM.
Škoda Fabia (5J) (06/2010 -> 06/2014) - pôvodné autorádio OEM.
Škoda Octavia (1Z) (06/2004 -> 05/2009) - pôvodné autorádio OEM.
Škoda Octavia (1Z) (01/2009 -> 03/2013) - pôvodné autorádio OEM.
Škoda Rapid (NH) (10/2012 -> 04/2015) - pôvodné autorádio OEM.
Škoda Roomster (5J) (09/2006 -> 04/2010) - pôvodné autorádio OEM.
Škoda Roomster (5J) (06/2010 -> 02/2015) - pôvodné autorádio OEM.
Škoda Superb (3T) (07/2008 -> 05/2013) - pôvodné autorádio OEM.
Škoda Superb (3T) (06/2013 -> 05/2015) - pôvodné autorádio OEM.
Škoda Yeti (5L) (08/2009 -> 10/2013) - pôvodné autorádio OEM.

VW Amarok (2H) (03/2010 -> 08/2016) - pôvodné autorádio OEM.
VW Beetle (16) (11/2011 -> 06/2016) - pôvodné autorádio OEM.
VW Caddy III (2K) (10/2003 -> 08/2010) - pôvodné autorádio OEM.
VW Caddy III (2K) (09/2010 -> 04/2015) - pôvodné autorádio OEM.
VW Caddy IV (DU) (06/2015 -> 09/2020) - pôvodné autorádio OEM, vozidlá s Composition Audio MIB Entry HU s predným AUX/SD/USB.
VW CC (3C/35) (06/2008 -> 08/2016) - pôvodné autorádio OEM.
VW Eos (1F) (05/2006 -> 10/2010) - pôvodné autorádio OEM.
VW Eos (1F) (10/2010 -> 04/2015) - pôvodné autorádio OEM.
VW Fox (5Z) (04/2005 -> 08/2011) - pôvodné autorádio OEM.
VW Fusca (Brazil) (2005 -> 2011) - pôvodné autorádio OEM.
VW Golf V (1K) (11/2003 -> 09/2008) - pôvodné autorádio OEM.
VW Golf V (1KM) (06/2007 -> 10/2009) - pôvodné autorádio OEM.
VW Golf V Plus (1KP) (01/2005 -> 02/2009) - pôvodné autorádio OEM.
VW Golf VI (1K) (11/2008 -> 09/2012) - pôvodné autorádio OEM.
VW Golf VI (1KM) (11/2009 -> 04/2013) - pôvodné autorádio OEM.
VW Golf VI Plus (1KP) (03/2009 -> 01/2014) - pôvodné autorádio OEM.
VW Jetta III (1K5/1KM) (09/2005 -> 10/2010) - pôvodné autorádio OEM.
VW Jetta IV (162) (01/2011 -> 08/2014) - pôvodné autorádio OEM.
VW Magotan (Asia) (2005 -> 2011) - pôvodné autorádio OEM.
VW Passat B6 (3C2) (11/2005 -> 07/2010) - pôvodné autorádio OEM.
VW Passat B6 (3C5) (08/2005 -> 07/2010) - pôvodné autorádio OEM.
VW Passat B7 (3C/362) (11/2010 -> 10/2014) - pôvodné autorádio OEM.
VW Polo IV (9N) (03/2005 -> 03/2009) - pôvodné autorádio OEM.
VW Polo V (6R) (06/2009 -> 01/2014) - pôvodné autorádio OEM.
VW Scirocco III (13) (08/2008 -> 04/2014) - pôvodné autorádio OEM.
VW Sagitar (China) (2005 -> 2011) - pôvodné autorádio OEM.
VW Sharan II (7N) (08/2010 -> 04/2015) - pôvodné autorádio OEM.
VW Suran (2009 -> 2015) - pôvodné autorádio OEM.
VW Tiguan I (5N) (10/2007 -> 02/2011) - pôvodné autorádio OEM.
VW Tiguan I (5N) (06/2011 -> 04/2016) - pôvodné autorádio OEM.
VW Touareg I (7L) (11/2006 -> 02/2010) - pôvodné autorádio OEM.
VW Touran (1T) (01/2003 -> 09/2006) - pôvodné autorádio OEM.
VW Touran (1T) (11/2006 -> 04/2010) - pôvodné autorádio OEM.
VW Touran (1T) (08/2010 -> 04/2015) - pôvodné autorádio OEM.
VW UP! (AA) (12/2011 -> 06/2016) - pôvodné autorádio OEM, vozidlá bez OEM zosilňovača.
VW Vento (Mexico) (2005 -> 2011) - pôvodné autorádio OEM.

CAN Bus informácie

Konektory a napájanie:

Konektor: 40 Pin Quadlock VAG.
Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič.
Pripojenie OEM antény: Fakra (samec, sada) -> DIN/ISO.

Nastavenie:

Nastavenie DIP prepínačov podľa výrobcu aftermarket HU (pozri BDA).

Kompatibilita s vozidlami:

Podporované: Seat (okrem Exeo 3R), Škoda (Bolero / Stream, Amundsen / Columbus), VW (RCD200/210/300/310/500/510, RNS315/510).
Nepodporované: VW s RCD320 OEM HU (ISO konektor).

Špeciálne prípady a upozornenia:

Reimportované vozidlá alebo vozidlá s odlišným softvérom môžu byť obmedzené vo funkčnosti.
Vozidlá s OEM zosilneným systémom: potrebný adaptér LFB 42a-1324-001.

Dôležité doplňujúce informácie

Kompatibilné s aftermarket autorádiami s CAN Bus alebo analógovým SWC vstupom.
K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s OEM HU.
Odpojte OEM HU bez napätia.
Skontrolujte všetky prepoje rozhrania – bez napätia.

Pripojenie a poradie zapojenia:

Nastavte HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket jednotke.
Pripojte ostatné vodiče podľa manuálu k zariadeniu.
Celú inštaláciu pripojte k vozidlu – hlavné napájanie ako posledné.
Vykonajte SW konfiguráciu rozhrania podľa návodu.
Nakonfigurujte aftermarket HU (SWC, kamera, handsfree, napájanie antény atď.).
Overte funkčnosť SWC a systému vozidla.

Zmena konfigurácie:

Všetky zmeny vykonávajte bez napätia.
Po zmene zopakujte kroky inštalácie 5 až 8.

V prípade poruchy:

Znova nainštalujte OEM HU.
Spustite OEM HU.
Vyvolajte vypnutie CAN Bus.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus zopakujte kroky inštalácie 5 a 6.

Pri úpravách zapojenia:

Zapojenie a úpravy smie vykonávať len odborný personál.
Zmeny musia byť overené schválením výrobcu alebo posúdené z hľadiska vplyvu na záruku.
Všetky úpravy musia byť overené meraním a porovnaním so schémou vozidla.
Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
Úpravy môžu spôsobiť poškodenie vozidla, rádia alebo rozhrania.
Zmeny kabeláže môžu viesť k strate záruky produktu.
