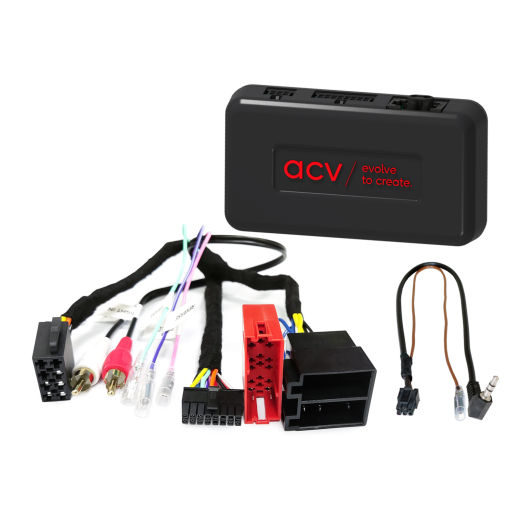

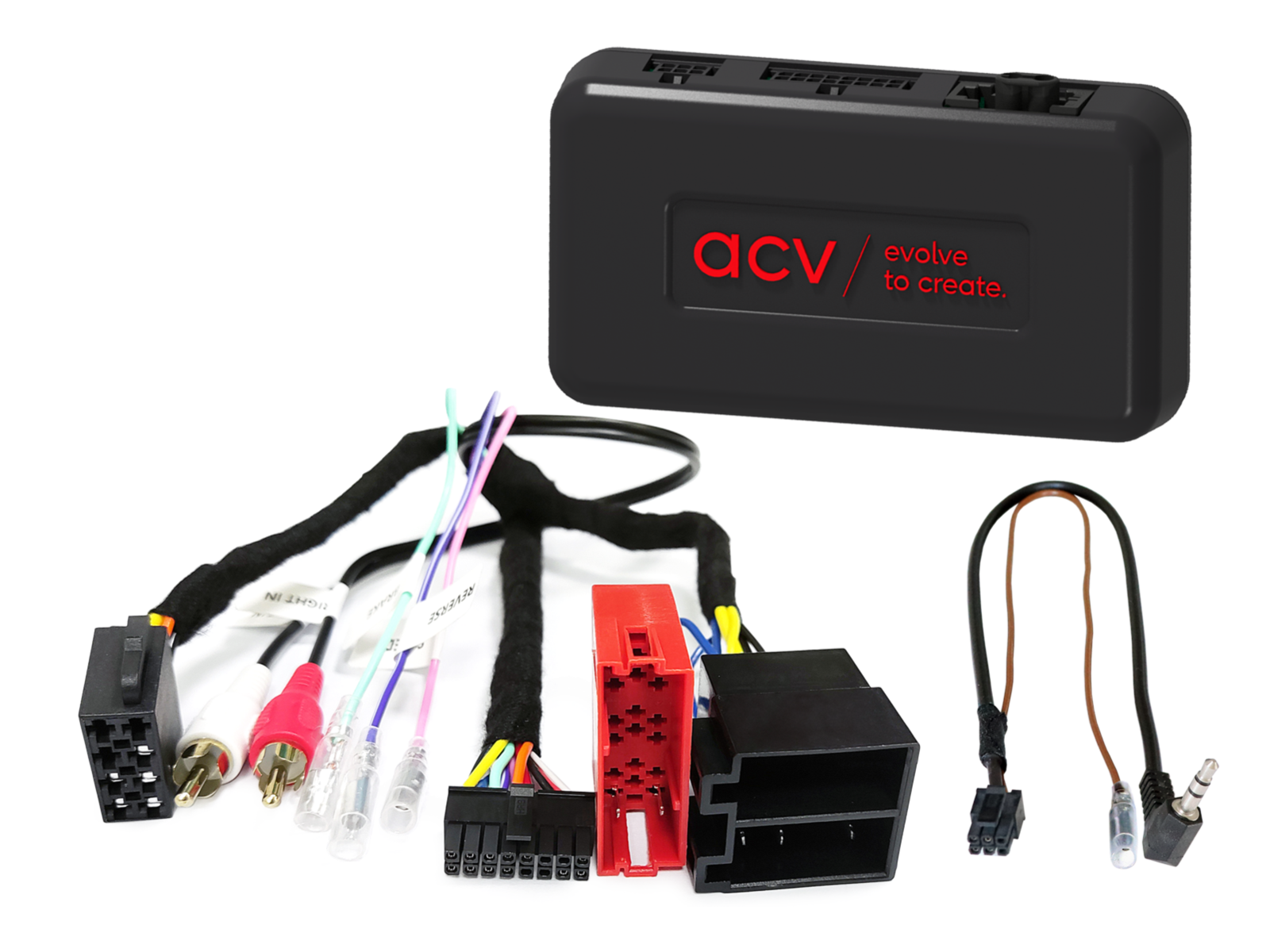

Adaptér ovládania tlačidiel na volante pre Porsche ACV SWC 42XPO005-0
adaptér na volant pre Porsche Boxster (987) (10/04->01/09), Cayman (987C) (11/05->01/09) a 911 (997) (07/04->08/09)
Viac o produkte
Viac o produkte
Pomôžeme vám s nákupom
- Využite našu poradňu
- Tovar nám môžete vrátiť do 14 dní
- Vyskúšajte si produkt u nás na predajne
Adaptér ovládania tlačidiel na volante pre Porsche ACV SWC 42XPO005-0
Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).
Určené pre automobily
- Porsche Boxster (987) (10/2004 -> 01/2009) - pôvodné autorádio OEM CDR24 alebo PCM2.1, OEM zosilňovací systém MOST bez podpory funkcie fader.
- Porsche Cayman (987C) (11/2005 -> 01/2009) - pôvodné autorádio OEM CDR24 alebo PCM2.1, OEM zosilňovací systém MOST bez podpory funkcie fader.
- Porsche 911 (997) (07/2004 -> 08/2009) - pôvodné autorádio OEM CDR24 alebo PCM2.1, OEM zosilňovací systém MOST bez podpory funkcie fader.
Informácie o CAN Bus
Konektory a napájanie:
- Konektory: ISO / Mini ISO Porsche.
- Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič na vstup SWC autorádia.
- Pripojenie OEM MOST zosilňovacieho systému: RCA (červený/biely) – predzosilnený výstup z aftermarketového rádia.
Nastavenie:
- Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky (pozri návod).
Kompatibilita s vozidlami:
- OEM zosilňovací systém MOST – funkcia fader nie je podporovaná.
Špeciálne prípady a upozornenia:
- Reimportované vozidlá alebo vozidlá s odlišným softvérom môžu mať obmedzenú funkčnosť.
Dôležité doplňujúce informácie
- Kompatibilné s aftermarket autorádiami s podporou OEM MOST systému a analógovým vstupom pre ovládanie z volantu.
- K úplnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.
Všeobecné pokyny k inštalácii
Overenie pred montážou:
- Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
- Odpojte originálne rádio (OEM HU) bez napätia.
- Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.
Pripojenie a poradie zapojenia:
- Nastavte a skontrolujte HW konfiguráciu rozhrania – bez napätia.
- Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
- Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
- Pripojte ostatné vodiče podľa návodu k zariadeniu.
- Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
- Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
- Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
- Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.
Zmena konfigurácie rozhrania a HU kábla:
- Všetky zmeny vykonávajte bez napätia.
- Po zmene opakujte kroky 5 až 8 uvedené vyššie.
V prípade poruchy rozhrania alebo systému vozidla:
- Znovu nainštalujte originálne OEM HU.
- Spustite originálnu jednotku.
- Vyvolajte vypnutie CAN Bus systému.
- Skontrolujte HW konfiguráciu rozhrania.
- Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.
Pri úpravách zapojenia alebo vedenia kábláže:
- Zapojenie a úpravy smie vykonávať iba odborne školený personál.
- Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
- Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
- Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
- Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
- Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
Katalógové číslo | 42XPO005-0 |
Značka | ACV |
Odkazy | Oficiálna webová prezentácia |
