Adaptér ovládania tlačidiel na volante pre Opel / Renault ACV SWC 42XRN006-0
adaptér na volant pre Opel Vivaro (X83) (01/11->07/14) a Renault Clio III (R) (05/09->04/14), Mégane III (B/BZ) (05/09->03/12), Scenic III (JZ) (09/09->12/11) a Wind (N) (08/10->08/13)
Viac o produkte
Viac o produkte
Pomôžeme vám s nákupom
- Využite našu poradňu
- Tovar nám môžete vrátiť do 14 dní
- Vyskúšajte si produkt u nás na predajne

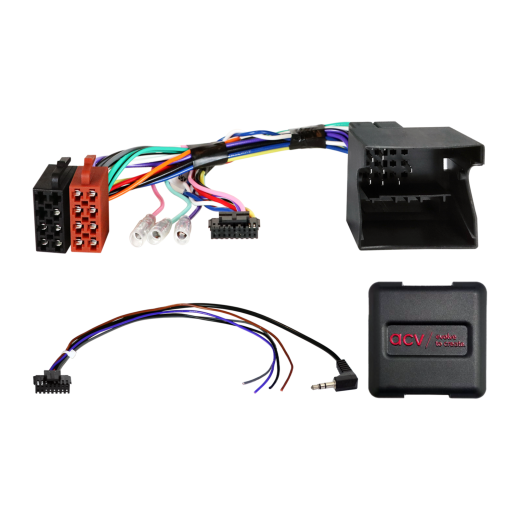

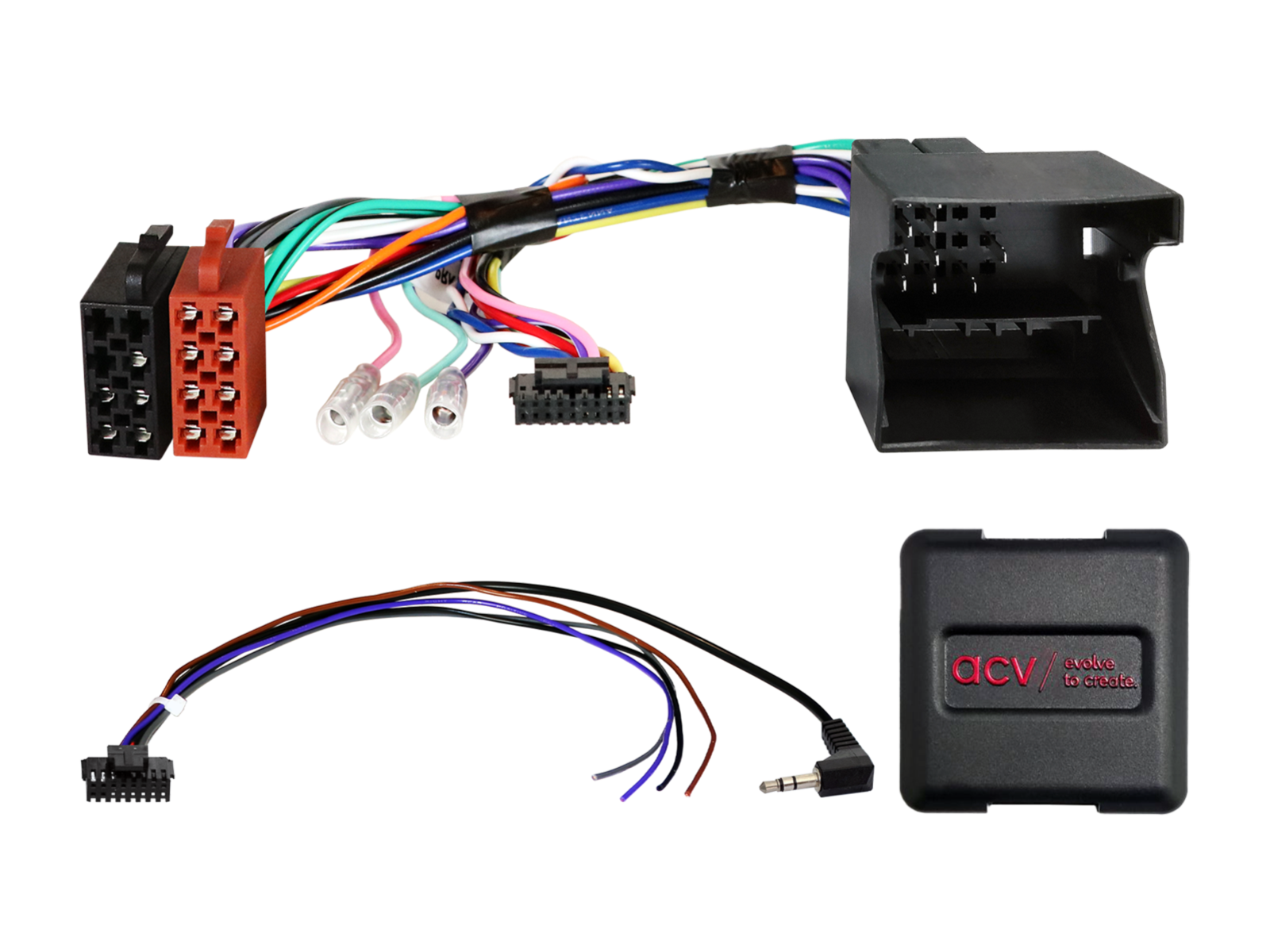

Adaptér ovládania tlačidiel na volante pre Opel / Renault ACV SWC 42XRN006-0
Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú ako technicky, tak vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).
Určené pre vozidlá
- Opel Vivaro [X83] (01/2011 -> 07/2014) - pôvodné autorádio OEM.
- Renault Clio III [R] (05/2009 -> 04/2014) - pôvodné autorádio OEM.
- Renault Mégane III [B/BZ] (05/2009 -> 03/2012) - pôvodné autorádio OEM.
- Renault Scenic III [JZ] (06/2009 -> 02/2012) - pôvodné autorádio OEM.
- Renault Twingo II [N] (09/2009 -> 12/2011) - vozidlá s Tuner List OEM autorádiom bez displeja.
- Renault Wind [N] (08/2010 -> 08/2013) - vozidlá s Tuner List OEM autorádiom bez displeja.
CAN Bus informácie
Konektory a rozhrania:
- Konektor: 40 Pin Quadlock Renault.
- Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič.
Nastavenie:
- Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky (pozri BDA).
Kompatibilita s vozidlami:
- Opel – vozidlá s CD30/CD30MP3/CDC40/CD50/CD70 OEM autorádiom.
- Renault – vozidlá bez Arkamys DSP OEM zosilňovacieho systému a bez Radiosat Classic OEM HU (kontaktujte podporu).
- Vozidlá s TomTom OEM navigáciou nie sú podporované.
- Funkcia SWC funguje len pri naštartovanom motore.
- Nastavenie dátumu/času nie je podporované.
Dôležité doplňujúce informácie
- Kompatibilné s aftermarket autorádiami s analógovým vstupom pre ovládanie z volantu (napr. Sony, Kenwood, JVC, Pioneer, Alpine, Blaupunkt, Clarion, Zenec a pod.).
- K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.
Všeobecné pokyny k inštalácii
Overenie pred montážou:
- Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
- Odpojte originálne rádio (OEM HU) bez napätia.
- Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené, a to bez napätia.
Pripojenie a poradie zapojenia:
- Nastavte a skontrolujte HW konfiguráciu rozhrania bez napätia.
- Skontrolujte konfiguráciu prepojovacieho kábla k HU bez napätia.
- Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
- Pripojte ostatné vodiče podľa návodu k zariadeniu.
- Prepojte celú inštaláciu s vozidlom, hlavný napájací spoj pripojte ako posledný.
- Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
- Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény atď.).
- Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.
Zmena konfigurácie rozhrania a HU kábla:
- Všetky zmeny vykonávajte bez napätia.
- Po zmene opakujte kroky 5 až 8 uvedené vyššie.
V prípade poruchy rozhrania alebo systému vozidla:
- Znova nainštalujte originálne OEM HU.
- Spustite originálnu jednotku.
- Vyvolajte vypnutie CAN Bus systému.
- Skontrolujte HW konfiguráciu rozhrania.
- Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.
Pri úpravách zapojenia alebo vedenia kabeláže:
- Zapojenie a úpravy smie vykonávať iba odborne vyškolený personál.
- Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
- Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
- Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
- Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
- Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
Katalógové číslo | 42XRN006-0 |
Značka | ACV |
Odkazy | Oficiálna webová prezentácia |
