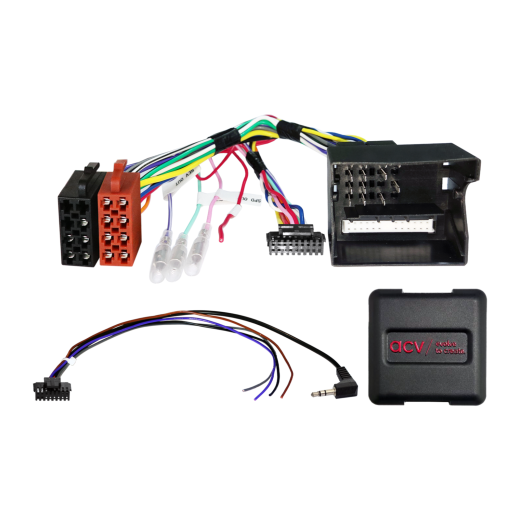

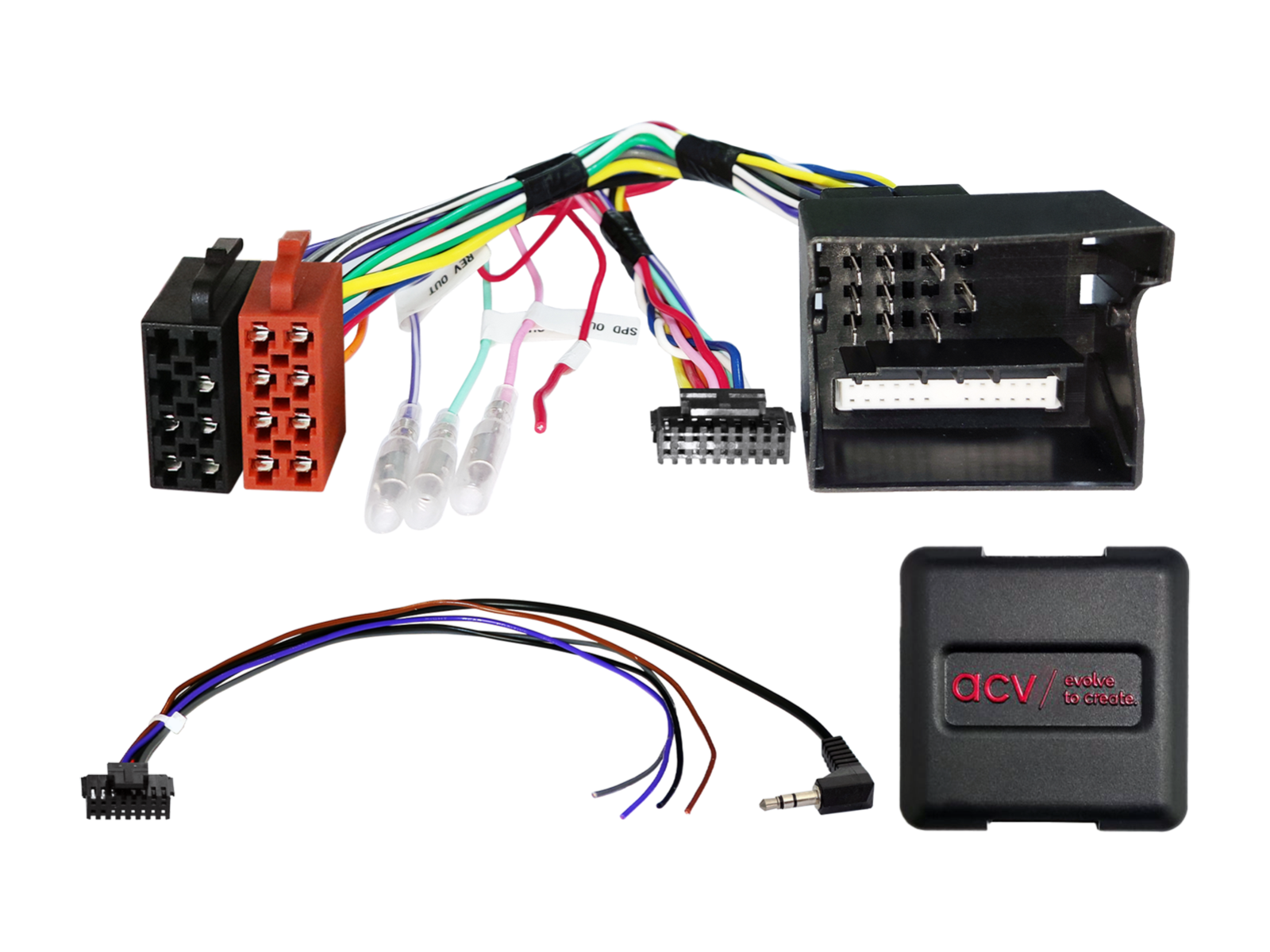

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarket jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre vozidlá

• Opel Corsa D (S07) (12/2008 -> 11/2010) - pôvodné OEM autorádio.
• Opel Corsa D (S07) (01/2011 -> 08/2014) - pôvodné OEM autorádio.

Informácie CAN Bus

Konektory a napájanie:

• Konektor: 40-pin Quadlock Opel.
• Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič.
• Napájacia záloha: voľný vodič.

Pripojenie voľného vodiča:

• Červený: +12 V spínané napätie svorka 15 (zaistené poistkou v poistkovej skrinke).

Kompatibilita s vozidlami:

• Kompatibilné s OEM autorádiami CD30, CD30 MP3, CDC40, CD50, CD70, DVD90.
• Podporované OEM jednotky Blaupunkt, Delphi, Siemens VDO.
• Podporovaná správa nastavení vozidla (pozri manuál).

Špeciálne prípady a upozornenia:

• Pri zlyhaní rozhrania po dlhšom používaní je potrebné opätovne pripojiť OEM jednotku a vykonať vypnutie CAN Bus.
• Alternatívne pripojenie CAN Bus: 32-pinový OEM displejový konektor (CAN High/Low na pinoch 20/23).
• Alternatívne pripojenie CAN Bus: Comfort CAN pri klimatizačnej jednotke.
• Reimportované vozidlá alebo vozidlá s odlišným softvérom môžu mať obmedzenú funkčnosť.

Dôležité doplňujúce informácie

• Kompatibilné s aftermarket autorádiami s podporou SWC cez analógový vstup.
• K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s OEM HU.
2. Odpojte originálne rádio (OEM HU) bez napätia.
3. Skontrolujte všetky prepoje rozhrania – bez napätia.

Pripojenie a poradie zapojenia:

1. Nastavte a skontrolujte HW konfiguráciu rozhrania – bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény atď.).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Opätovne nainštalujte originálne OEM HU.
• Spustite originálnu jednotku.
• Vyvolejte vypnutie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

• Zapojenie a úpravy smie vykonávať len odborne školený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez záruky vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
