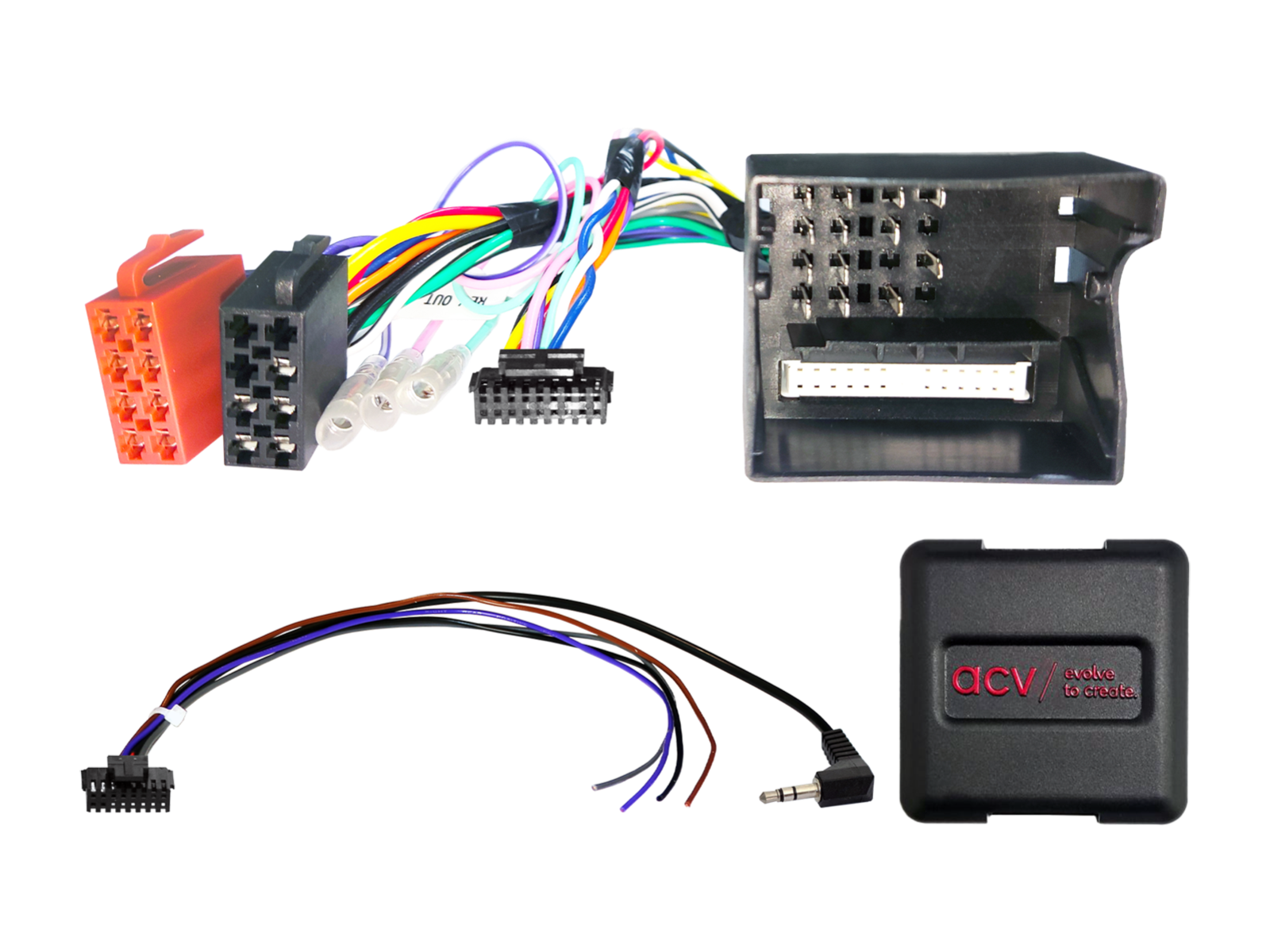

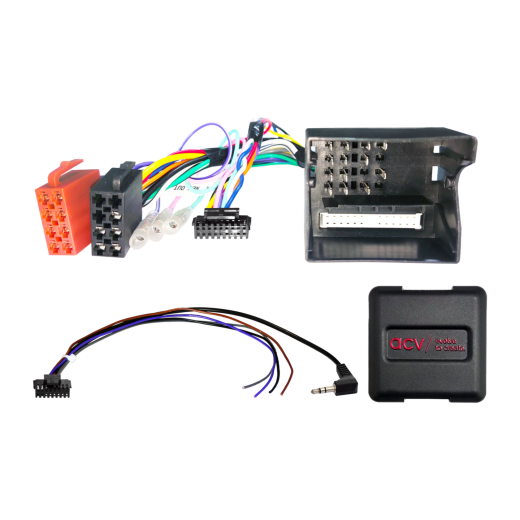

Adaptér ovládania tlačidiel na volante pre Opel ACV SWC 42XVX002-0

Popis a parametre
Hodnotenie0
Kategórie

Adaptér ovládania tlačidiel na volante pre Nissan / Opel / Renault

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo nainštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Nissan Primastar (X83) (09/2006 -> 01/2011) - pôvodné OEM autorádio, vozidlá s trapezoid OEM HU.

Opel Agila A (H00) (06/2003 -> 10/2007) - pôvodné OEM autorádio.
Opel Antara (L-A) (11/2006 -> 11/2010) - pôvodné OEM autorádio.
Opel Astra H (A-H) (03/2004 -> 02/2007) - pôvodné OEM autorádio.
Opel Astra H (A-H) (02/2007 -> 11/2010) - pôvodné OEM autorádio.
Opel Combo (C) (10/2004 -> 09/2011) - pôvodné OEM autorádio.
Opel Corsa C (X01) (07/2003 -> 10/2006) - pôvodné OEM autorádio.
Opel Corsa D (S07) (10/2006 -> 11/2008) - pôvodné OEM autorádio.
Opel Meriva A (X01) (11/2005 -> 03/2010) - pôvodné OEM autorádio.
Opel Signum I (Z03) (09/2005 -> 08/2008) - pôvodné OEM autorádio.
Opel Tigra Twin Top (X-C) (07/2004 -> 11/2009) - pôvodné OEM autorádio.
Opel Vectra C (Z02) (09/2005 -> 09/2008) - pôvodné OEM autorádio.
Opel Vivaro A (X83) (09/2006 -> 01/2011) - pôvodné OEM autorádio, vozidlá s trapezoid OEM HU.
Opel Zafira B (A-H) (07/2005 -> 06/2010) - pôvodné OEM autorádio.
Opel Zafira B (A-H) (02/2008 -> 12/2014) - pôvodné OEM autorádio.

Renault Trafic II (L/jL) (10/2006 -> 01/2011) - pôvodné OEM autorádio, vozidlá s trapezoid OEM HU.

Informácie CAN Bus

Konektory a napájanie:

Konektory: 40-pinový Quadlock Opel.
Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič na vstup SWC autorádia.

Nastavenie:

Nastavenie DIP prepínačov podľa výrobcu neoriginálnej jednotky (pozri návod).

Kompatibilita s vozidlami:

Kompatibilné s OEM rádiami CD30, CD30MP, CDC40, CD50, CD70, DVD90.
Kompatibilné s OEM rádiami Blaupunkt, Delphi, Siemens VDO.
Podporované nastavenie vozidla.

Špeciálne prípady a upozornenia:

Pri vozidlách Opel Corsa D z výroby od roku 2008 použite kábel SWC pre Opel Corsa D (2008–2014) 40‑pin Quadlock Multilead.
Reimportované vozidlá alebo vozidlá s odlišným softvérom môžu mať obmedzenú funkčnosť.

Dôležité doplňujúce informácie

Kompatibilné s neoriginálnymi autorádiami s analógovým vstupom pre ovládanie z volantu.
Na úplnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s OEM HU.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania – bez napätia.

Pripojenie a poradie zapojenia:

Nastavte a skontrolujte HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k neoriginálnemu zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte neoriginálne HU (ovládanie z volantu, kamera, handsfree, napájanie antény atď.).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znova nainštalujte originálne OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

Zapojenie a úpravy smie vykonávať iba odborne vyškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
