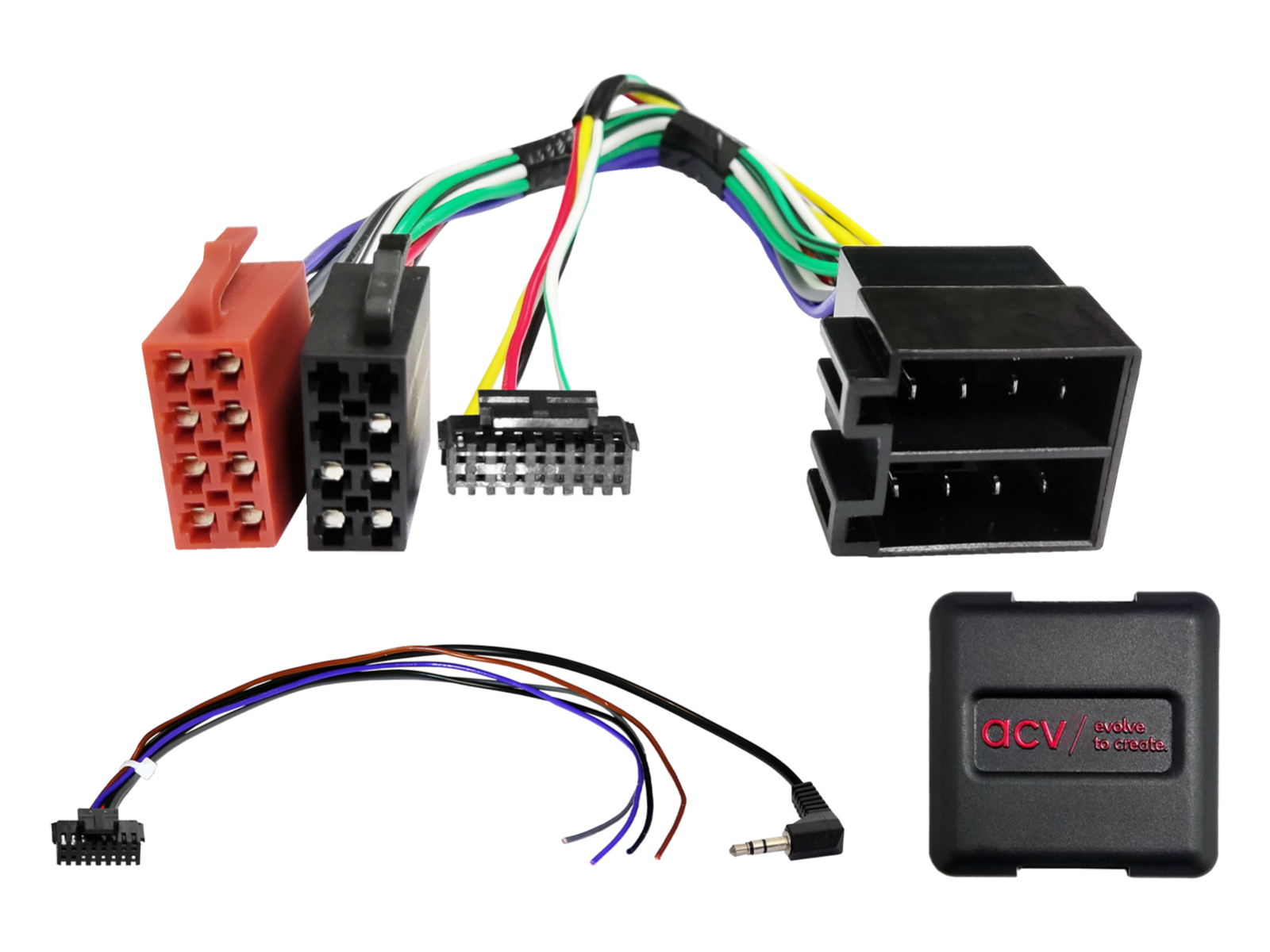

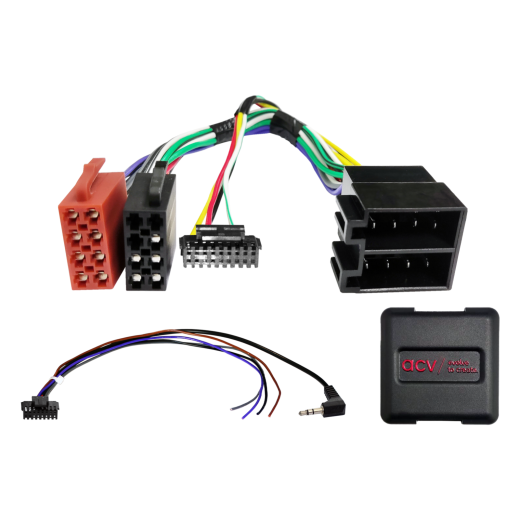

Adaptér ovládania tlačidiel na volante pre Opel ACV SWC 42XVX001-0

Adaptér ovládania tlačidiel na volante pre Opel ACV SWC 42XVX001-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

• Opel Agila A (H00) (08/2000 -> 06/2003) - pôvodné autorádio OEM.
• Opel Astra G (T92/T98) (02/1998 -> 02/2005) - pôvodné autorádio OEM.
• Opel Astra G (T98C) (03/2000 -> 01/2006) - pôvodné autorádio OEM.
• Opel Corsa C (X01) (10/2000 -> 07/2003) - pôvodné autorádio OEM.
• Opel Meriva A (X01 MONOCAB A) (02/2003 -> 11/2005) - pôvodné autorádio OEM.
• Opel Omega B (V94) (08/1999 -> 11/2003) - pôvodné autorádio OEM.
• Opel Signum (Z03) (01/2003 -> 08/2005) - pôvodné autorádio OEM.
• Opel Sintra (APV) (09/1996 -> 04/1999) - pôvodné autorádio OEM.
• Opel Tigra (S93) (09/1994 -> 12/2000) - pôvodné autorádio OEM.
• Opel Vectra B (J96) (10/1995 -> 02/1999) - pôvodné autorádio OEM.
• Opel Vectra B (J96) (02/1999 -> 06/2002) - pôvodné autorádio OEM.
• Opel Vectra C (Z02) (01/2002 -> 08/2005) - pôvodné autorádio OEM.
• Opel Vivaro A (X83) (01/2001 -> 09/2006) - pôvodné autorádio OEM.
• Opel Zafira A (T98 MONOCAB) (04/1999 -> 11/2002) - pôvodné autorádio OEM.
• Opel Zafira A (T98 MONOCAB) (11/2002 -> 05/2005) - pôvodné autorádio OEM.

CAN Bus informácie

Konektory a napájanie:

• Konektory: ISO.
• Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľné vodiče.
• Pripojenie SWC na napájacom konektore: Pin A2.

Nastavenie:

• Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky (pozri BDA).

Kompatibilita s vozidlami:

• Kompatibilné s OEM rádiami Delco / Delphi / Grundig / Philips 1-DIN.
• Kompatibilné s OEM rádiami CCR2006, CAR2003, CAR2004, CDR2005.
• Nepodporuje nastavenie vozidla.

Špeciálne prípady a upozornenia:

• Reimportované vozidlá alebo vozidlá s odlišným softvérom môžu mať obmedzenú funkčnosť.

Dôležité doplňujúce informácie

• Kompatibilné s aftermarket autorádiami s analógovým vstupom pre ovládanie z volantu.
• Na plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s OEM HU.
2. Odpojte originálne rádio (OEM HU) bez napätia.
3. Skontrolujte všetky prepoje rozhrania – bez napätia.

Pripojenie a poradie zapojenia:

1. Nastavte a skontrolujte HW konfiguráciu rozhrania – bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény atď.).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Znovu nainštalujte originálne OEM HU.
• Spustite originálnu jednotku.
• Vyvolajte vypnutie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

• Zapojenie a úpravy môže vykonávať iba odborne vyškolený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
