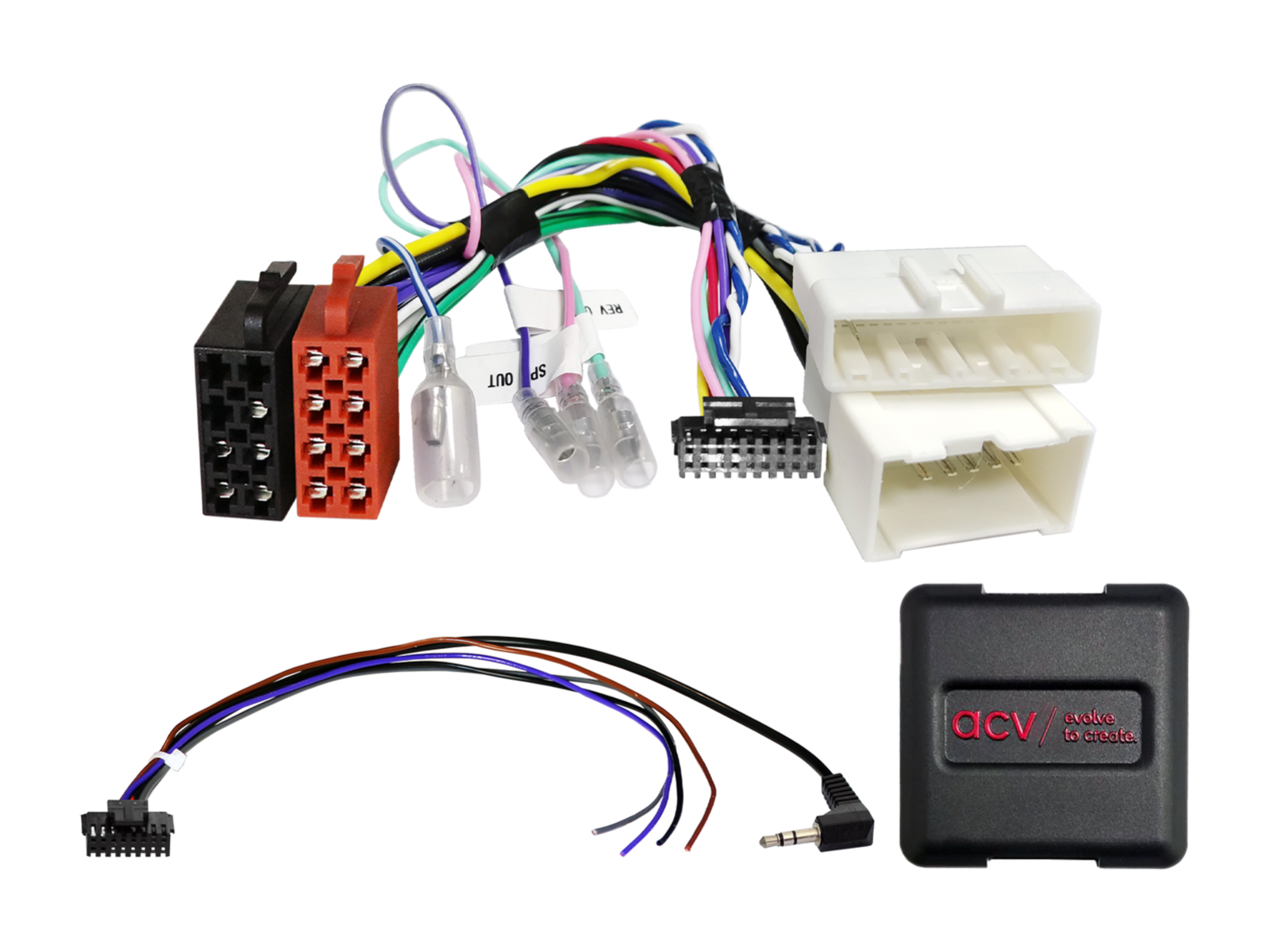

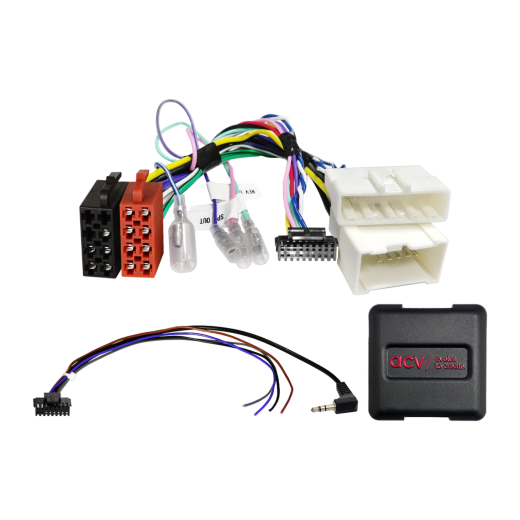

Adaptér ovládania tlačidiel na volante pre Nissan / Opel / Renault ACV SWC 42XRN008-0

Pridať do obľúbenýchOdstrániť z obľúbených

adaptér na volant pre Nissan NV400 (M) (11/12->06/16), Clio IV (X98) (06/16->12/20), Grand Scenic (04/12->09/16), Master III (M) (09/14->09/19), Megan III (Z/BZ) (04/12->1) (01/14->07/16), Scenic (JZ) (02/12->09/16), Trafic III (J/JL) (09/14->07/19), Trafic III (J/JL) (09/19->03/22), Twingo II (N) (01/12 (09/14->04/19) a Wind (N) (08/10->08/13)
Viac o produkte

Pomôžeme vám s nákupom

Využite našu poradňu
Využite našu poradňu
Tovar nám môžete vrátiť do 14 dní
Vyskúšajte si produkt u nás na predajne

Popis a parametre
Hodnotenie0
Kategórie

Adaptér ovládania tlačidiel na volante pre Nissan / Opel / Renault

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Nissan NV400 (M) (07/2014 -> 07/2020) - vozidlá bez OEM navigácie, 1-DIN OEM HU čierne s predným AUX/USB.
Nissan NV400 (M) (07/2020 -> 12/2021) - vozidlá bez OEM navigácie, 1-DIN OEM HU čierne s predným AUX/USB 2x otočný ovládač.

Opel Movano B (X62) (06/2013 -> 09/2019) - vozidlá bez OEM navigácie, 1-DIN OEM HU čierne s predným AUX/USB.

Renault Capture [R] (06/2013 -> 12/2019) - vozidlá bez OEM navigácie, 1-DIN OEM HU čierne s predným AUX/USB.
Renault Clio IV [X98] (11/2012 -> 06/2016) - vozidlá s R-Link OEM navigáciou, displej OEM navigácie so silverboxom bez predného AUX/USB.
Renault Clio IV [X98] (06/2016 -> 12/2020) - vozidlá s R-Link OEM navigáciou, displej OEM navigácie so silverboxom bez predného AUX/USB.
Renault Grand Scenic (04/2012 -> 09/2016) - vozidlá s 1-DIN OEM HU strieborné s predným USB.
Renault Master III (M) (09/2014 -> 09/2019) - vozidlá bez OEM navigácie, 1-DIN OEM HU čierne s predným AUX/USB.
Renault Mégane III [Z/BZ] (04/2012 -> 12/2013) - pôvodné OEM autorádio.
Renault Mégane III [Z/BZ] (01/2014 -> 07/2016) - vozidlá s Radio+ Continental OEM HU.
Renault Scenic [JZ] (02/2012 -> 09/2016) - vozidlá s 1-DIN OEM HU strieborné s predným USB.
Renault Trafic III [J/JL] (09/2014 -> 07/2019) - vozidlá s 1-DIN OEM HU strieborné s predným USB, 1-DIN OEM HU čierne s predným USB, R-Link OEM HU.
Renault Trafic III [J/JL] (09/2019 -> 03/2022) - vozidlá s R-Link OEM HU, 1-DIN OEM HU strieborné s predným USB, 1-DIN OEM HU čierne s predným USB.
Renault Twingo II [N] (01/2012 -> 07/2014) - vozidlá s 1-DIN OEM HU strieborné s predným USB.
Renault Twingo III [AH] (09/2014 -> 04/2019) - vozidlá s R-Link OEM HU.
Renault Wind [N] (08/2010 -> 08/2013) - vozidlá s 1-DIN OEM HU strieborné s predným USB.

CAN Bus informácie

Konektory a rozhrania:

Konektor: 12-pinový / 32-pinový pre Dacia / Nissan.
Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič.

Nastavenie:

Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky (viď návod).

Kompatibilita s vozidlami:

Nastavenie dátumu/času podporované.

Dôležité doplňujúce informácie

Kompatibilné s aftermarket autorádiami s analógovým vstupom pre ovládanie z volantu (napr. Sony, Kenwood, JVC, Pioneer, Alpine, Blaupunkt, Clarion, Zenec a pod.).
Pre plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnú jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepojenia rozhraní (interface), či sú správne pripojené, a to bez napätia.

Pripojenie a poradie zapojenia:

Nastavte a skontrolujte HW konfiguráciu rozhrania bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom, hlavné napájacie spojenie pripojte ako posledné.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a káblu HU:

Všetky zmeny vykonávajte bez napätia.
Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znova nainštalujte originálne OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

Zapojenie a úpravy smie vykonávať iba odborne školený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
