Adaptér ovládania tlačidiel na volante pre Mercedes, Smart a VW ACV SWC 42XMC002-0

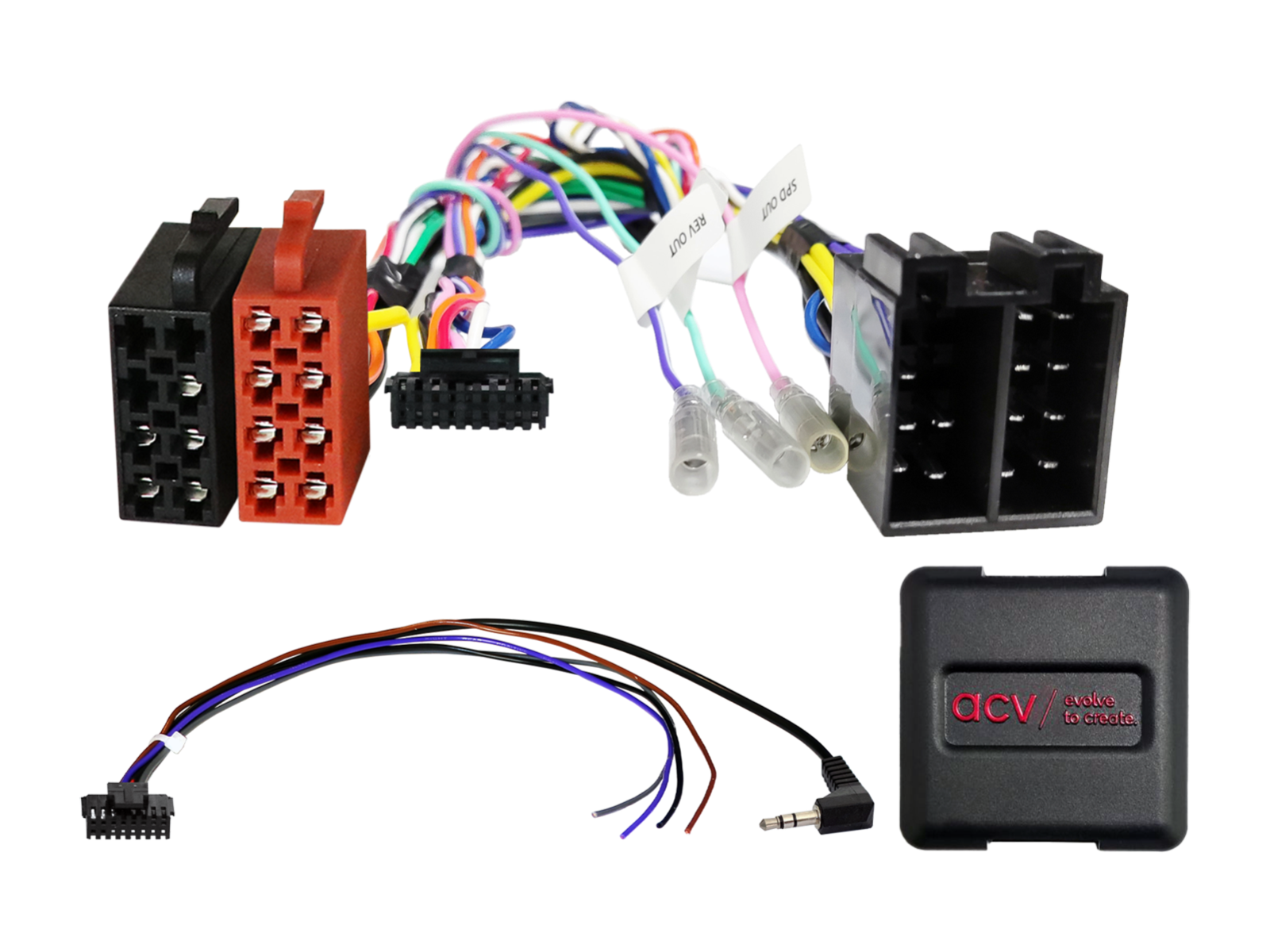

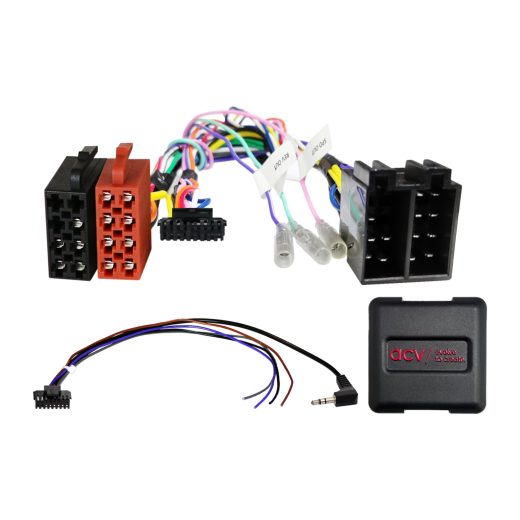

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).
Určené pre vozidlá
- Mercedes A-class (C169/W169) (10/2004 -> 04/2008)
- Mercedes A-class (C169/W169) (06/2008 -> 06/2012)
- Mercedes B-class (T245) (07/2005 -> 04/2008)
- Mercedes B-class (T245) (04/2008 -> 09/2011)
- Mercedes C-class (CL203/S203/W203) (02/2004 -> 09/2007)
- Mercedes Sprinter (W906) (04/2006 -> 08/2013)
- Mercedes Sprinter (W906) (08/2013 -> 05/2018)
- Mercedes Vito/Viano (W639) (04/2006 -> 08/2010)
- Mercedes Vito/Viano (W639) (09/2010 -> 03/2014)
- Smart For Four (W454) (01/2004 -> 04/2007)
- VW Crafter I (2EC/2EK/2F) (03/2006 -> 07/2011)
- VW Crafter I (2EC/2EK/2F) (07/2011 -> 11/2016)
CAN Bus informácie
Konektory a napájanie:
- Konektor: ISO – vozidlá s CAN bus v ISO napájacom konektore.
- Pre neznámu variantu konektora Mercedes: SWC Mercedes vozidlá ISO/40Pin Quadlock Multilead.
Kompatibilita a obmedzenia:
- Vozidlá Mercedes s 1-DIN Audio 5 Audio OEM HU.
- Vozidlá Smart s 1-DIN OEM CD HU.
- Vozidlá VW s 1-DIN RCD2001 OEM HU.
- Vozidlá s otvorenou palubnou doskou – pred inštaláciou skontrolujte CAN bus pripojenie a zapojenie ISO konektora meraním, nesprávne zapojenie poškodí adaptér.
- Vozidlá bez zapojenia ISO konektora: Pin 7 = +12 V zapaľovanie (svorka 15), Pin 6 = +12 V osvetlenie (svorka 58).
- Vozidlá s odlišným pripojením interiérovej komfortnej CAN siete: hnedo-červený skrútený pár > modrý skrútený pár = CAN High, hnedý skrútený pár > biely skrútený pár = CAN Low, CAN bus v rozdvojke pod krytom prahu, prípadne pri klimatizácii (klimatronicu).
- Signál cúvania +12 V nie je vždy podporovaný – alternatívne vodič bielo/modrý na strane vodiča.
Signály a zaťažiteľnosť výstupov:
- Červený: +12 V zapaľovací prúd (Klemme 15).
- Oranžový: +12 V osvetlenie (Klemme 58).
- Fialovo/biely: +12 V signál cúvania.
- Zelený: GND signál parkovacej brzdy.
- Celková max. zaťažiteľnosť výstupov: 100 mA. Pri vyššom odbere použite relé – 1 relé s odporom cievky min. 75 Ω, 2 relé s odporom cievok min. 150 Ω.
Dôležité doplňujúce informácie
- Ovládanie z volantu (SWC) cez CAN bus. U reimportovaných vozidiel alebo vozidiel s odlišným softvérom môže dôjsť k nekompatibilite funkcií.
- K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.
Všeobecné pokyny k inštalácii
Overenie pred montážou:
- Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnú jednotkou.
- Odpojte originálne rádio (OEM HU) bez napätia.
- Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.
Pripojenie a poradie zapojenia:
- Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
- Skontrolujte konfiguráciu pripojovacieho kábla k rádiu – bez napätia.
- Pripojte kábel k rádiu podľa návodu k aftermarket zariadeniu.
- Pripojte ostatné vodiče podľa návodu k zariadeniu.
- Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
- Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
- Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
- Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.
Zmena konfigurácie rozhrania a HU kábla:
- Všetky zmeny vykonávajte bez napätia.
- Po zmene zopakujte kroky 5 až 8 uvedené vyššie.
V prípade poruchy rozhrania alebo systému vozidla:
- Znova nainštalujte originálne OEM HU.
- Spustite originálnu jednotku.
- Vyvolajte vypnutie CAN bus systému.
- Skontrolujte HW konfiguráciu rozhrania.
- Po vypnutí CAN busu zopakujte kroky 5 a 6 uvedené vyššie.
Pri úpravách zapojenia alebo vedenia kábláže:
- Zapojenie a úpravy môžu vykonávať iba odborne vyškolení pracovníci.
- Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
- Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
- Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
- Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
- Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
Katalógové číslo | 42XMC002-0 |
Značka | ACV |
Odkazy | Oficiálna webová prezentácia |
