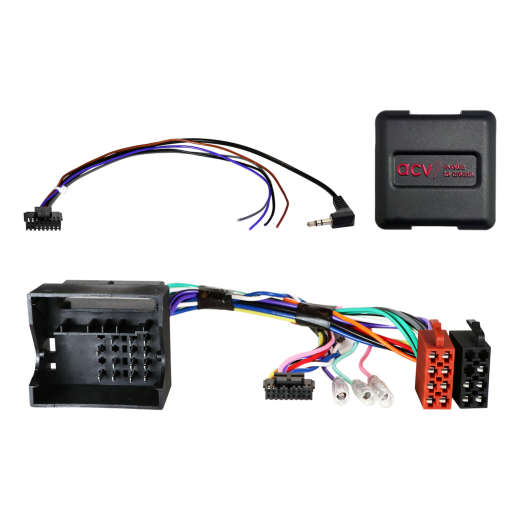

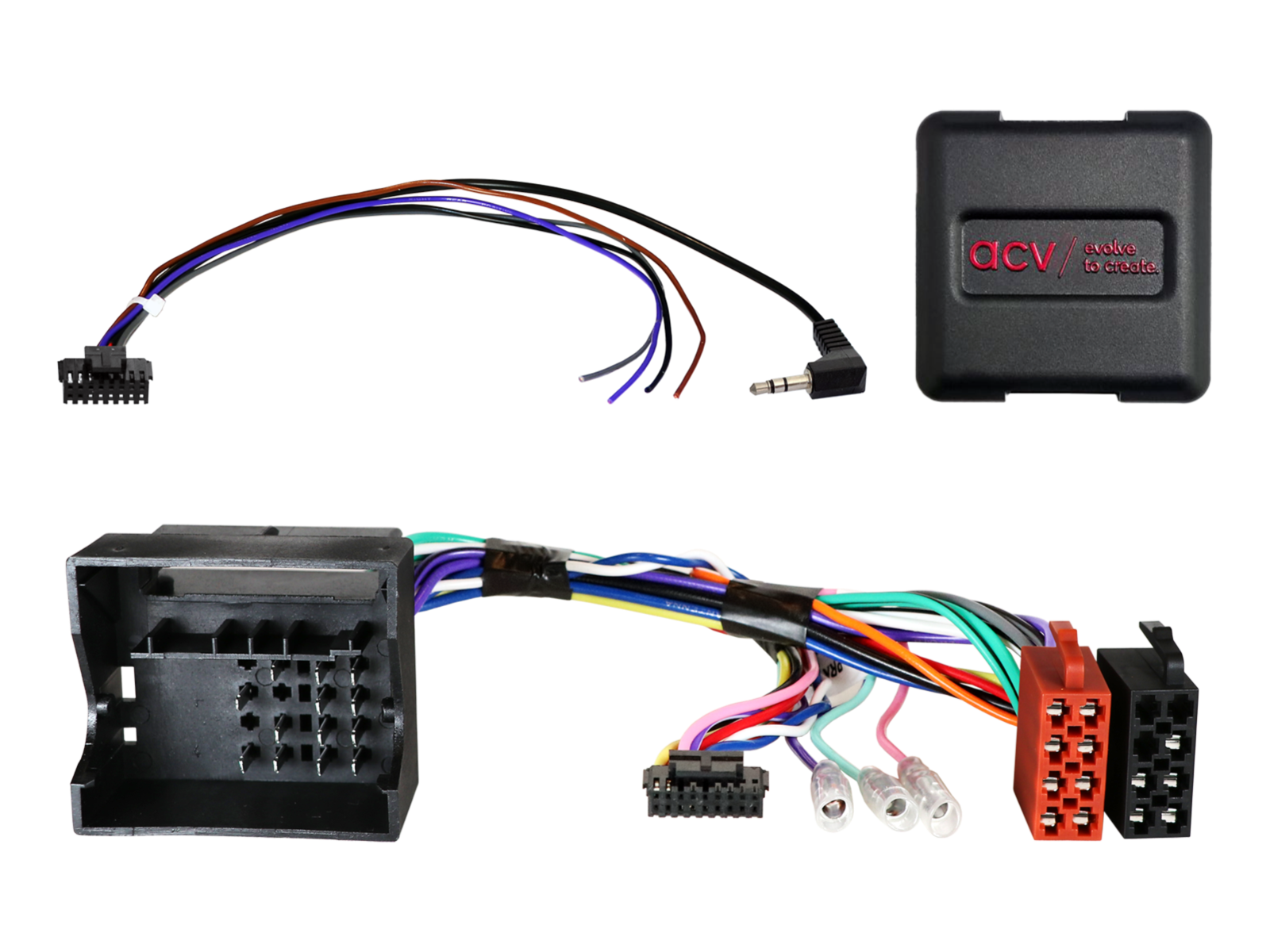

Adaptér ovládania tlačidiel na volante pre Mercedes a Smart ACV SWC 42XMC001-0
Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).
Určené pre vozidlá
- Mercedes A-class (C169/W169) (10/2004 -> 04/2008)
- Mercedes A-class (C169/W169) (06/2008 -> 06/2012)
- Mercedes B-class (T245) (07/2005 -> 04/2008)
- Mercedes B-class (T245) (04/2008 -> 09/2011)
- Mercedes C-class (CL203/S203/W203) (02/2004 -> 09/2007)
- Mercedes CLC-class (CL203) (06/2008 -> 02/2011)
- Mercedes CLK-class (W209) (04/2005 -> 01/2010)
- Mercedes CLS-class (C219) (04/2008 -> 09/2010) vozidlá s OEM zosilneným systémom Harman Kardon
- Mercedes E-class (S211/W211) (03/2008 -> 01/2009)
- Mercedes G-class (W463) (04/2007 -> 06/2008)
- Mercedes G-class (W164) (09/2008 -> 06/2012)
- Mercedes GL-class (X164) (09/2006 -> 05/2009)
- Mercedes GL-class (X164) (05/2009 -> 07/2012)
- Mercedes M-class (W164) (07/2005 -> 04/2008)
- Mercedes M-class (W164) (10/2008 -> 07/2011)
- Mercedes ML (W164) (07/2005 -> 04/2008) vozidlá s OEM zosilneným systémom Harman Kardon
- Mercedes ML (W164) (10/2008 -> 07/2011) vozidlá s OEM zosilneným systémom Harman Kardon
- Mercedes R-class (W251) (09/2005 -> 05/2007)
- Mercedes R-class (W251) (05/2007 -> 05/2010)
- Mercedes SLK-class (R171) (04/2008 -> 03/2011)
- Mercedes Sprinter (W906) (04/2006 -> 08/2013)
- Mercedes Sprinter (W906) (08/2013 -> 05/2018)
- Mercedes Vito/Viano (W639) (04/2006 -> 08/2010)
- Mercedes Vito/Viano (W639) (09/2010 -> 03/2014)
- Smart For Four (W454) (01/2004 -> 04/2007) vozidlá s 2‑DIN OEM CD HU a Comand OEM Sat Nav 40pin Quadlock
Informácie CAN Bus
Konektory a napájanie:
- Konektor: 40pin Quadlock Mercedes.
- Pripojenie OEM ovládania z volantu (SWC): 3,5 mm jack alebo voľný vodič.
Špeciálne káble:
- Pre neznámu variantu konektora Mercedes: SWC Mercedes vozidla ISO/40Pin Quadlock Multilead.
Kompatibilita a obmedzenia:
- Vozidlá s 2‑DIN Audio 20 OEM HU.
- Vozidlá s 2‑DIN Audio 50 APS Comand NTG2/NTG2.5 OEM navigáciou.
- Vozidlá Mercedes bez otvorenej palubnej dosky.
- Vozidlá Mercedes bez 1‑DIN OEM HU.
- U vozidiel s Audio 50 APS Comand NTG2/NTG2.5 OEM navigáciou nie je podporované nastavenie hodín – ak je to možné, prekódujte na Audio 20 OEM HU.
Signály a maximálna záťaž výstupov:
- Červený: +12 V zapalovací prúd (svorka 15).
- Oranžový: +12 V osvetlenie (svorka 58).
- Fialovo/biely: +12 V signál cúvania.
- Ružový: rýchlostný pulz.
- Zelený: GND signál parkovacej brzdy.
- Max. záťaž výstupov: 250 mA. Pri vyššom odobrate použite relé – 1 relé s odporom cievky min. 75 Ω, 2 relé s odporom cievok min. 150 Ω.
Dôležité doplňujúce informácie
- Ovládanie z volantu (SWC) cez CAN Bus. U reimportovaných vozidiel alebo vozidiel s odlišným softvérom môže dôjsť k nekompatibilite funkcií.
- K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.
Všeobecné pokyny k inštalácii
Overenie pred montážou:
- Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
- Odpojte originálne rádio (OEM HU) bez napájania.
- Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.
Pripojenie a poradie zapojenia:
- Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
- Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
- Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
- Pripojte ostatné vodiče podľa návodu k zariadeniu.
- Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
- Urobte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
- Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
- Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.
Zmena konfigurácie rozhrania a HU kábla:
- Všetky zmeny vykonávajte bez napätia.
- Po zmene zopakujte kroky 5 až 8 uvedené vyššie.
V prípade poruchy rozhrania alebo systému vozidla:
- Znovu nainštalujte originálne OEM HU.
- Spustite originálnu jednotku.
- Vyvolajte vypnutie CAN Bus systému.
- Skontrolujte HW konfiguráciu rozhrania.
- Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.
Pri úpravách zapojenia alebo vedenia kábláže:
- Zapojenia a úpravy môže vykonávať iba odborne školený personál.
- Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
- Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
- Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
- Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
- Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
Katalógové číslo | 42XMC001-0 |
Značka | ACV |
Odkazy | Oficiálna webová prezentácia |
