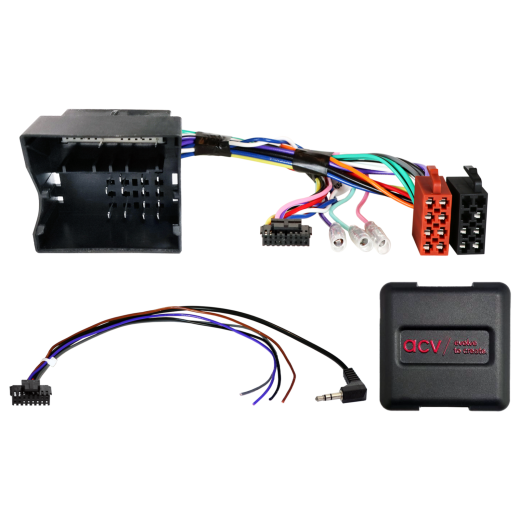

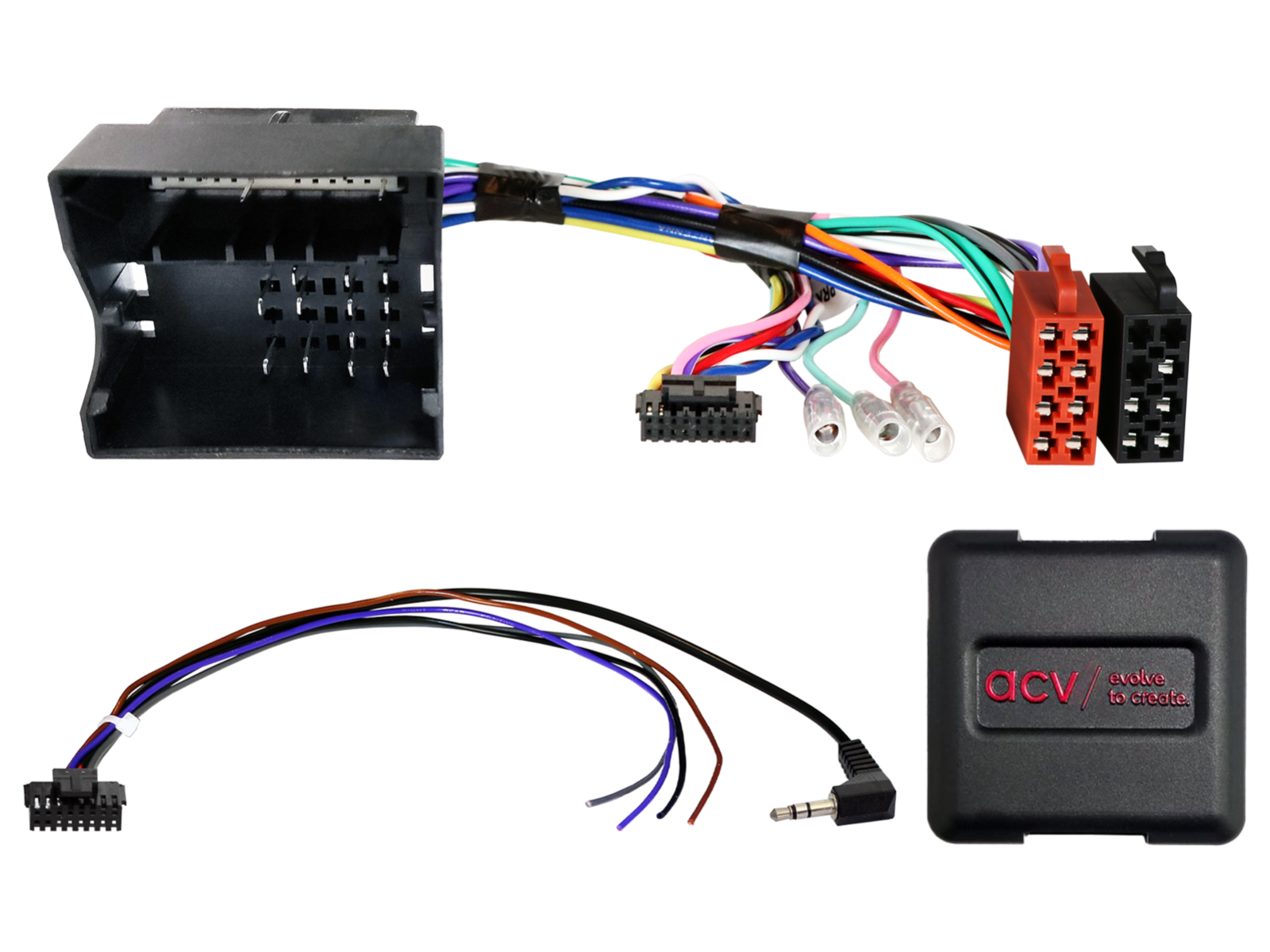

Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42XMC015-0

Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42XMC015-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

• Mercedes Sprinter (W907/W910) (06/2018 -> 2024 vozidlá s E-call – pred montážou skontrolujte zapojenie MQS strip mikrofonného prepojovacieho kábla, prípadne upravte zapojenie a overte funkciu E-call; u vozidiel s dodatočne namontovanou kamerou overte funkciu +12V signálu cúvania z rozhrania, alternatívne vodič bielo/modrý na strane vodiča za poistkovou skriňou)

CAN Bus informácie

Konektory a napájanie:

• Konektor: 40 Pin Quadlock Mercedes.
• Konektor: OEM SWC > 3,5mm Jack / voľný vodič.

Kompatibilita a obmedzenia:

• Vozidlá s otvorenou palubnou doskou.
• Vozidlá s 1-DIN Browse OEM HU.
• Ružový vodič – signál rýchlosti (Speed pulse) nie je podporovaný.
• Pre viac funkcií SWC – prekódujte vozidlo na Audio 15 OEM HU, ak je to možné.

Signály a zaťažiteľnosť výstupov:

• Červený: +12 V zapaľovací prúd (Klemme 15).
• Oranžový: +12 V osvetlenie (Klemme 58).
• Fialovo/biely: +12 V signál cúvania.
• Zelený: GND signál parkovacej brzdy.
• Max. zaťaženie výstupov: 250 mA. Pri odbere nad 250 mA použite relé – 1 relé s odporom cievky min. 75 Ω, 2 relé s odporom cievok min. 150 Ω.

Dôležité doplňujúce informácie

• K úplnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Odpojte originálne rádio (OEM HU) bez napätia.
3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

1. Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k rádiu – bez napätia.
3. Pripojte kábel k rádiu podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Znova nainštalujte originálne OEM HU.
• Spustite originálnu jednotku.
• Vyvolajte vypnutie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

• Zapojenie a úpravy smie vykonávať iba odborne školený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy predom osadenej kábláže môžu viesť k strate záruky na produkt.
