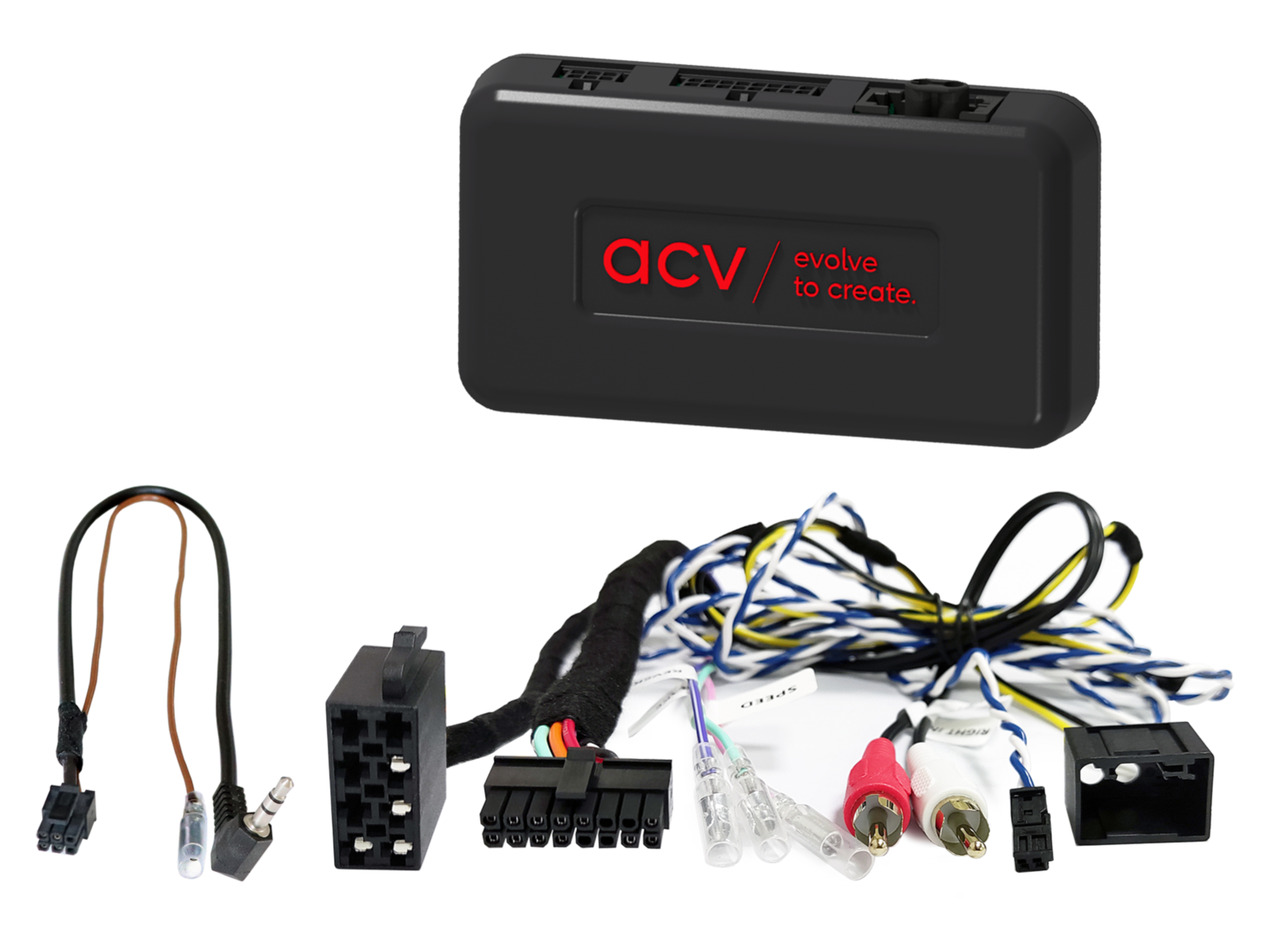

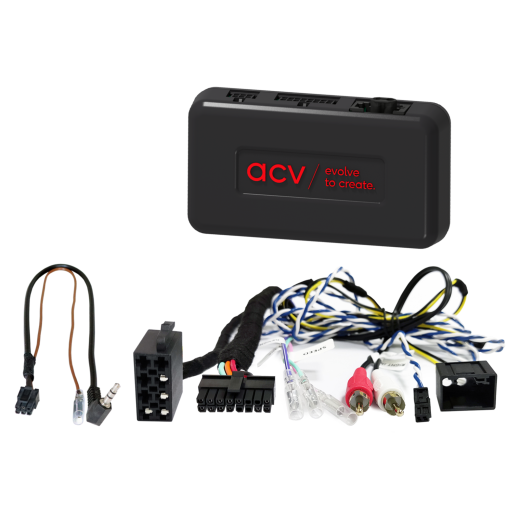

Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42XMC013-0
adaptér na volant pre Mercedes CLS-class (W219) (10/04->06/08), E-class (W211) (03/02->02/08) a SLK-class (R171) (03/04->03/08)
Viac o produkte
Viac o produkte
Pomôžeme vám s nákupom
- Využite našu poradňu
- Tovar nám môžete vrátiť do 14 dní
- Vyskúšajte si produkt u nás na predajne
Adaptér ovládania tlačidiel na volante pre Mercedes
Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od vybavenia vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).
Určené pre automobily
- Mercedes CLS-class (W219) (10/2004 -> 06/2008)
- Mercedes E-class (W211) (03/2002 -> 02/2008 funkcia elektrickej priehradky nie je podporovaná)
- Mercedes SLK-class (R171) (03/2004 -> 03/2008)
CAN Bus informácie
Konektory a napájanie:
- Konektor: 2 Pin Mercedes.
- Konektor: 2 Pin CAN Bus distributor.
- Konektor: OEM zosilňovací systém MOST > RCA(m) červená/biela.
Kompatibilita a obmedzenia:
- Vozidlá s 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Sat Nav.
- Vozidlá s Harman Kardon OEM zosilňovacím systémom.
- Vozidlá s MOST25 OEM zosilňovacím systémom.
- Vozidlá s Audiogateway.
- Vozidlá bez Comand 2.0 / 2.5 OEM Sat Nav a bez D2B Optical Bus.
- Funkcia fader nie je podporovaná.
- Nastavenie času nie je podporované – ak je to možné, prekódujte vozidlo na Audio 20 OEM HU.
- Anténny predlžovací kábel nie je súčasťou dodávky (voliteľné príslušenstvo nižšie).
- V jednotlivých prípadoch, v závislosti od OEM systému a aftermarket rádia, sa môže objaviť zvýšený šum alebo zvuk pri zapnutí/vypnutí.
Signály a zaťažiteľnosť výstupov:
- Červený: +12 V zapalovací prúd (Klemme 15).
- Oranžový: +12 V osvetlenie (Klemme 58).
- Fialovo/biely: +12 V signál spiatočky.
- Ružový: signál rýchlosti (Speed pulse).
- Zelený: GND signál parkovacej brzdy.
- Max. zaťaženie výstupov: 250 mA. Pri odobratí nad 250 mA použite relé – 1 relé s odporom cievky min. 75 Ω, 2 relé s odporom cievok min. 150 Ω.
Dôležité doplňujúce informácie
- OEM jednotky – CD menič / TV tuner / telefónny modul musia byť v prípade potreby vyradené z MOST kruhu (optický konektor MOST-ring, optická slučka MOST-ring).
- K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.
Voliteľné príslušenstvo
- Anténny predlžovací kábel Fakra(m) > Fakra(f) 200 cm.
- Anténny predlžovací kábel Fakra(m) > Fakra(f) 500 cm ROKA.
- Anténny adaptér Fakra Z(m) > DIN(m) pasívny.
Všeobecné pokyny k inštalácii
Overenie pred montážou:
- Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
- Odpojte originálne rádio (OEM HU) bez napätia.
- Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.
Pripojenie a poradie zapojenia:
- Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
- Skontrolujte konfiguráciu pripojovacieho kábla k rádiu – bez napätia.
- Pripojte kábel k rádiu podľa návodu k aftermarket zariadeniu.
- Pripojte ostatné vodiče podľa návodu k zariadeniu.
- Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
- Urobte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
- Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
- Preveďte funkčný test ovládania z volantu a komunikácie s vozidlom.
Zmena konfigurácie rozhrania a HU kábla:
- Všetky zmeny vykonávajte bez napätia.
- Po zmene zopakujte kroky 5 až 8 uvedené vyššie.
V prípade poruchy rozhrania alebo systému vozidla:
- Znova nainštalujte originálne OEM HU.
- Spustite originálnu jednotku.
- Vyvolajte vypnutie CAN Bus systému.
- Skontrolujte HW konfiguráciu rozhrania.
- Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.
Pri úpravách zapojenia alebo vedenia kábláže:
- Zapojenia a úpravy smie vykonávať iba odborne školený personál.
- Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
- Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
- Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
- Úpravy sú vykonávané na vlastné riziko, bez záruky vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
- Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
Katalógové číslo | 42XMC013-0 |
Značka | ACV |
Odkazy | Oficiálna webová prezentácia |
