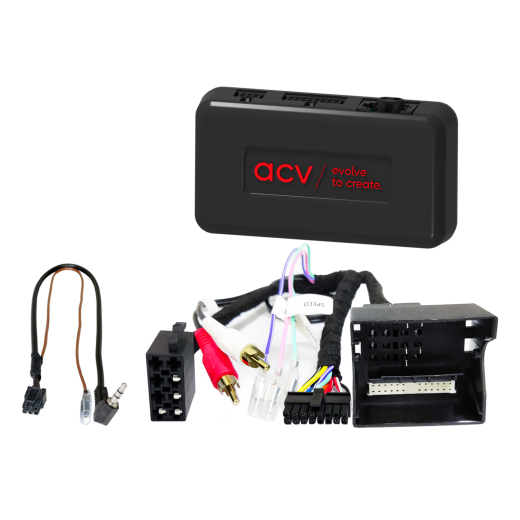

Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42XMC008
Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).
Určené pre vozidlá
- Mercedes A-class (C169/W169) (10/2004 -> 04/2008)
- Mercedes A-class (C169/W169) (06/2008 -> 06/2012)
- Mercedes B-class (T245) (07/2005 -> 04/2008)
- Mercedes B-class (T245) (04/2008 -> 09/2011)
- Mercedes C-class (CL203/S203/W203) (02/2004 -> 09/2007)
- Mercedes CLK-class (W209) (04/2005 -> 01/2010)
- Mercedes GL-class (X164) (09/2006 -> 05/2009)
- Mercedes GL-class (X164) (05/2009 -> 07/2012)
- Mercedes M-class (W164) (07/2005 -> 04/2008)
- Mercedes M-class (W164) (10/2008 -> 07/2011)
- Mercedes ML (W164) (07/2005 -> 04/2008)
- Mercedes ML (W164) (10/2008 -> 07/2011)
- Mercedes R-class (W251) (09/2005 -> 05/2007)
- Mercedes R-class (W251) (05/2007 -> 05/2010)
Informácie CAN Bus
Konektory a napájanie:
- Konektor: 40 Pin Quadlock Mercedes.
- Konektor: OEM zosilňovací systém MOST25 > RCA(m) červená/biela.
Kompatibilita a obmedzenia:
- Vozidlá s 2-DIN Audio 20 OEM HU.
- Vozidlá s 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Sat Nav – nastavenie času nie je podporované, ak je to možné prekódujte vozidlo na Audio 20 OEM HU.
- Vozidlá s MOST25 OEM zosilňovacím systémom – jednotky CD menič / TV tuner / telefónny modul musia byť vyradené z MOST kruhu (optický konektor MOST-ring).
- Vozidlá bez Audio 10 OEM HU, bez Comand 2.0 / 2.5 OEM Sat Nav a bez D2B OEM zosilňovacieho systému.
- V jednotlivých prípadoch, v závislosti na OEM systéme a aftermarket rádiu, sa môže objaviť zvýšený šum alebo zvuk pri zapnutí či vypnutí.
Signály a zaťažiteľnosť výstupov:
- Červený: +12 V zapaľovací prúd (Klemme 15).
- Oranžový: +12 V osvetlenie (Klemme 58).
- Fialovo/biely: +12 V signál spätného chodu.
- Ružový: signál rýchlosti (Speed pulse).
- Zelený: GND signál parkovacej brzdy.
- Max. zaťaženie výstupov: 250 mA. Pri odbere nad 250 mA použite relé – 1 relé s odporom cievky min. 75 Ω, 2 relé s odporom cievok min. 150 Ω.
Dôležité doplňujúce informácie
- OEM zosilňovací systém MOST25 – funkcia fader nie je podporovaná.
- Na plnú aktiváciu adaptéru je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.
Všeobecné pokyny k inštalácii
Overenie pred montážou:
- Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
- Odpojte originálne rádio (OEM HU) bez napätia.
- Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.
Pripojenie a poradie zapojenia:
- Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
- Skontrolujte konfiguráciu prepojovacieho kábla k rádiu – bez napätia.
- Pripojte kábel k rádiu podľa návodu k aftermarket zariadeniu.
- Pripojte ostatné vodiče podľa návodu k zariadeniu.
- Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
- Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
- Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
- Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.
Zmena konfigurácie rozhrania a HU kábla:
- Všetky zmeny vykonávajte bez napätia.
- Po zmene opakujte kroky 5 až 8 uvedené vyššie.
V prípade poruchy rozhrania alebo systému vozidla:
- Znovu nainštalujte originálne OEM HU.
- Spustite originálnu jednotku.
- Vyvolajte vypnutie CAN Bus systému.
- Skontrolujte HW konfiguráciu rozhrania.
- Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.
Pri úpravách zapojenia alebo vedenia kábláže:
- Zapojenie a úpravy smie vykonávať iba odborne vyškolený personál.
- Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
- Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
- Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
- Úpravy sú vykonávané na vlastné riziko, bez záruky vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
- Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
Katalógové číslo | 42XMC008 |
Značka | ACV |
Odkazy | Oficiálna webová prezentácia |
