Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42XMC006-0
Novinka

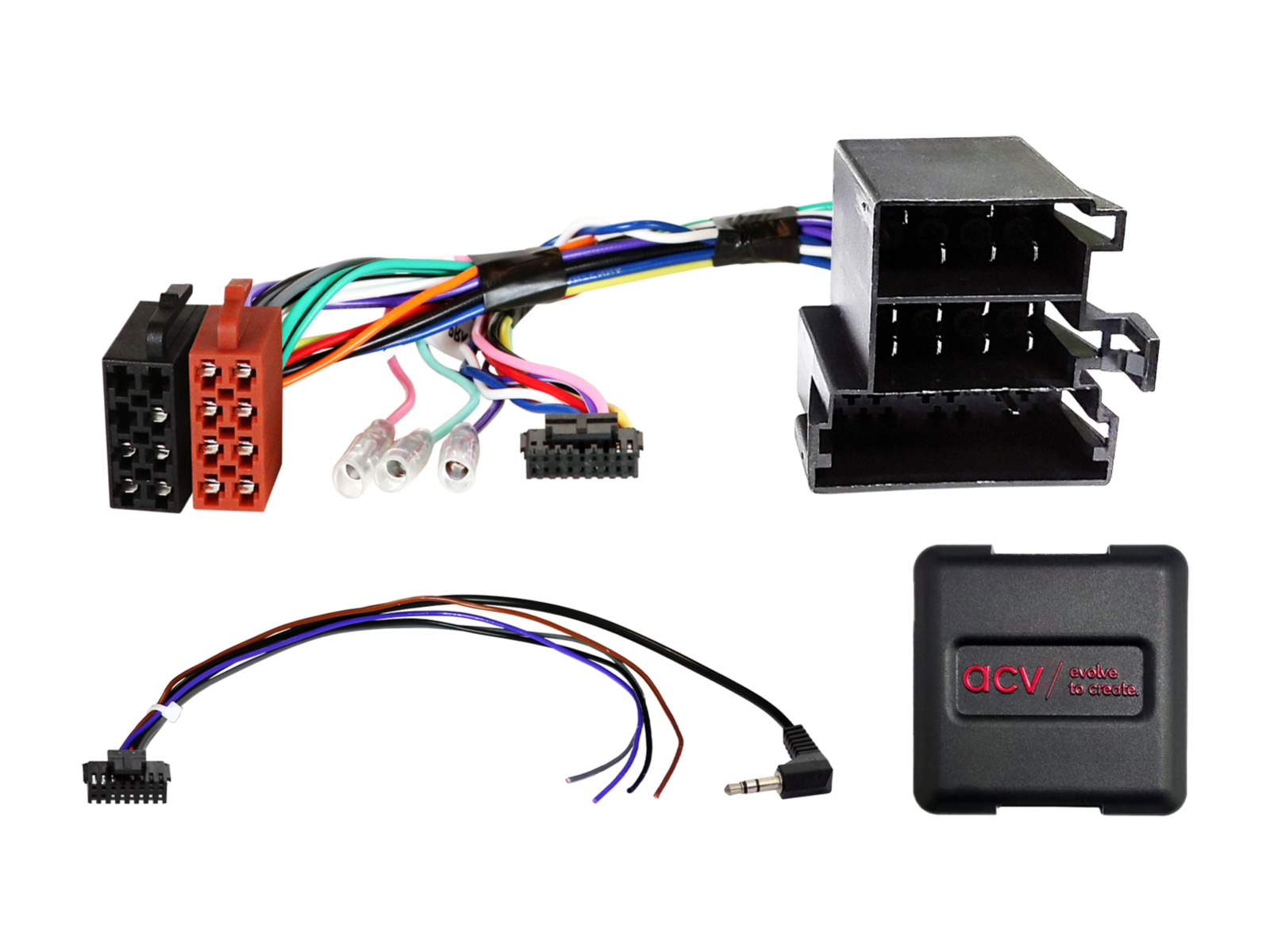

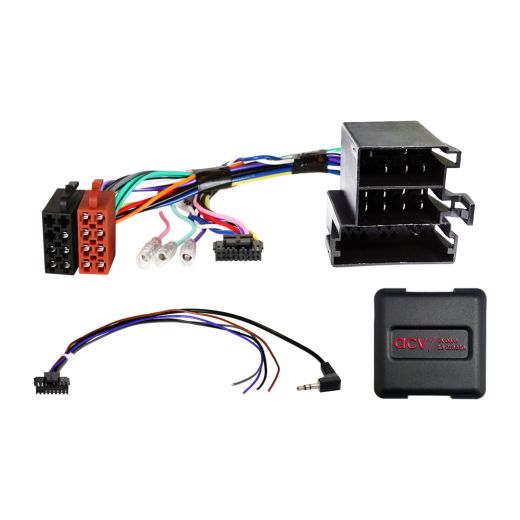

Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42XMC006-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).

Určené pre vozidlá

  • Mercedes C-class (W203) (03/2000 -> 04/2004)

Informácie CAN Bus

Konektory a napájanie:

  • Konektor: ISO / 10-pin ISO.
  • Konektor: OEM SWC > 3,5 mm jack / voľný vodič.

Kompatibilita a obmedzenia:

  • Vozidlá s Audio 10 / Audio 30 OEM HU.
  • Vozidlá s Comand 2.0 OEM Sat Nav s CAN Bus v 18-pin AMP konektore: Pin 8 hnedý – CAN low, Pin 9 červeno-hnedý – CAN high. Nejedná sa o Robert Bosch CAN.

Signály a zaťažiteľnosť výstupov:

  • Červený: +12 V zapaľovací prúd (Klemme 15).
  • Oranžový: +12 V osvetlenie (Klemme 58).
  • Fialovo/biely: +12 V signál spiatočky.
  • Ružový: signál rýchlosti (Speed pulse).
  • Zelený: GND signál parkovacej brzdy.
  • Max. zaťaženie výstupov: 250 mA. Pri odbere nad 250 mA použite relé – 1 relé s odporom cievky min. 75 Ω, 2 relé s odporom cievok min. 150 Ω.

Dôležité doplňujúce informácie

  • Ovládanie z volantu (SWC) cez CAN Bus. Pri reimportovaných vozidlách alebo vozidlách s odlišným softvérom môže dôjsť k nekompatibilite funkcií.
  • Pre úplnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Odpojte originálne rádio (OEM HU) bez napätia.
  3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

  1. Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k rádiu – bez napätia.
  3. Pripojte kábel k rádiu podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Znovu nainštalujte originálne OEM HU.
  • Spustite originálnu jednotku.
  • Vyvolajte vypnutie CAN Bus systému.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

  • Zapojenie a úpravy smie vykonávať len odborne vyškolený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
  • Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
Katalógové číslo42XMC006-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
