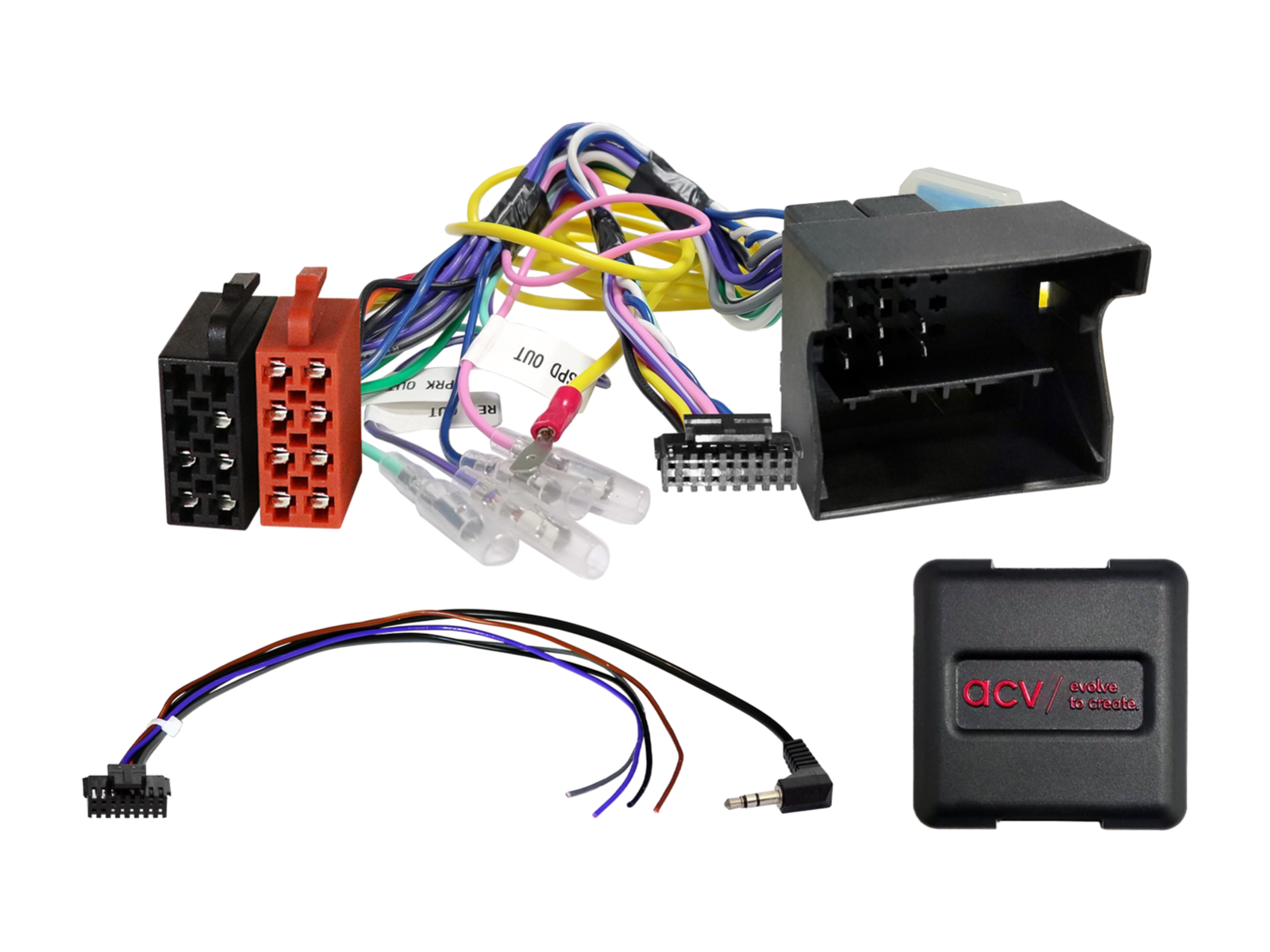

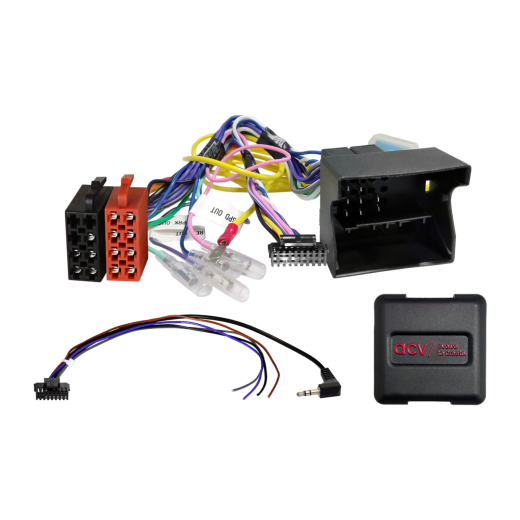

Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42XMC005-0
Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).
Určené pre automobily
- Mercedes C-class (S204) (09/2007 -> 01/2011)
- Mercedes C-class (W204) (03/2007 -> 01/2011)
- Mercedes E-class (S212) (07/2009 -> 01/2013)
- Mercedes E-class (W212) (03/2009 -> 01/2013)
Informácie CAN Bus
Konektory a napájanie:
- Konektor: 40 Pin Quadlock Mercedes.
- Konektor: OEM SWC > 3,5 mm jack / voľný vodič.
- Konektor: +12 V stály prúd žltý – svorka 30 (istené z batérie).
- Modrý vodič: +12 V napájanie antény (antenna remote).
Kompatibilita a obmedzenia:
- Vozidlá bez OEM zosilňovacieho systému.
Signály a zaťažiteľnosť výstupov:
- Červený: +12 V zapalovací prúd (Klemme 15).
- Oranžový: +12 V osvetlenie (Klemme 58).
- Fialovo/biely: +12 V signál spiatočky.
- Ružový: signál rýchlosti (Speed pulse).
- Zelený: GND signál ručnej brzdy.
- Celková max. zaťažiteľnosť výstupov: 250 mA. Pri vyššom odbere použite relé – 1 relé s odporom cievky min. 75 Ω, 2 relé s odporom cievok min. 150 Ω.
Dôležité doplňujúce informácie
- Ovládanie z volantu (SWC) cez CAN Bus. Pri reimporte vozidiel alebo vozidlách s odlišným softvérom môže dôjsť ku nekompatibilite funkcií.
- Pre plnú aktiváciu adaptéru je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.
Všeobecné pokyny k inštalácii
Overenie pred montážou:
- Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
- Odpojte originálne rádio (OEM HU) bez napätia.
- Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.
Pripojenie a poradie zapojenia:
- Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
- Skontrolujte konfiguráciu pripojovacieho kábla k rádiu – bez napätia.
- Pripojte kábel k rádiu podľa návodu k aftermarketovému zariadeniu.
- Pripojte ostatné vodiče podľa návodu k zariadeniu.
- Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
- Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
- Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
- Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.
Zmena konfigurácie rozhrania a HU kábla:
- Všetky zmeny vykonávajte bez napätia.
- Po zmene zopakujte kroky 5 až 8 uvedené vyššie.
V prípade poruchy rozhrania alebo systému vozidla:
- Znovu nainštalujte originálne OEM HU.
- Spustite originálnu jednotku.
- Vyvolajte vypnutie CAN Bus systému.
- Skontrolujte HW konfiguráciu rozhrania.
- Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.
Pri úpravách zapojenia alebo vedenia kábláže:
- Zapojenie a úpravy smie vykonávať iba odborne školený personál.
- Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
- Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
- Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
- Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
- Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
