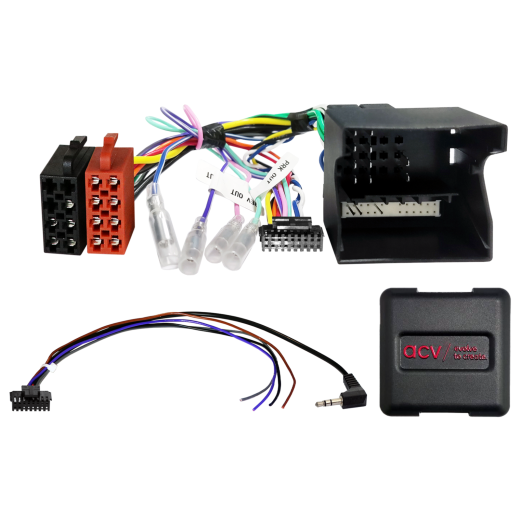

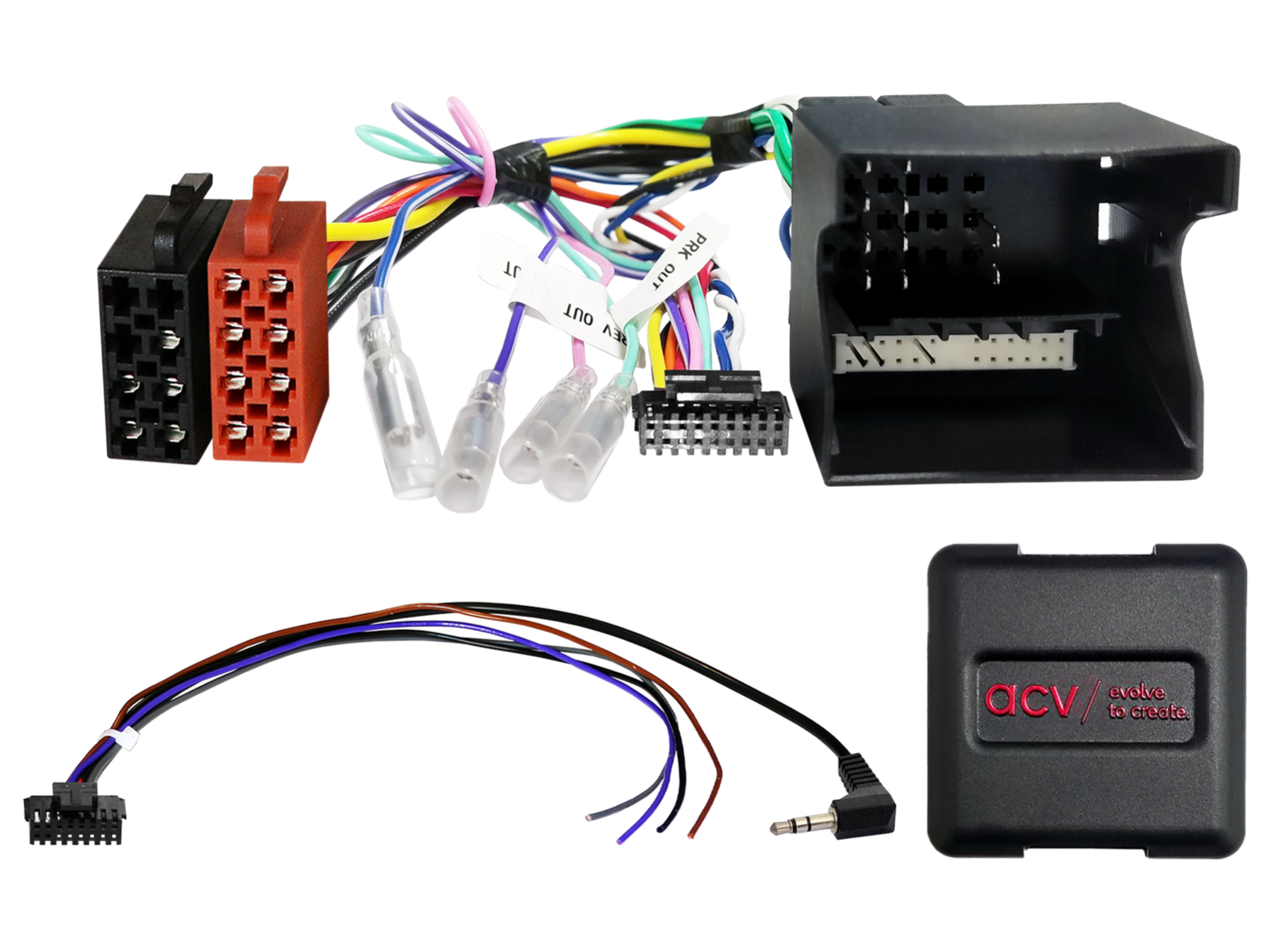

Adaptér ovládania tlačidiel na volante pre Mercedes ACV SWC 42XMC004-0
Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky i vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).
Určené pre vozidlá
- Mercedes CLS-trieda (W219) (10/2004 -> 06/2008)
- Mercedes E-trieda (S211/W211) (03/2002 -> 02/2008) funkcia elektrického úložného priestoru nie je podporovaná
- Mercedes SLK-trieda (R171) (03/2004 -> 03/2008)
CAN Bus informácie
Konektory a napájanie:
- Konektor: 40 Pin Quadlock MB2 Mercedes.
- Konektor: OEM SWC > 3,5 mm jack / voľný vodič.
Kompatibilita a obmedzenia:
- Vozidlá s 2‑DIN Audio 20 OEM HU.
- Vozidlá bez 2‑DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigácie.
- Vozidlá bez Audio Gateway.
- Vozidlá bez OEM zosilňovacieho systému Harman Kardon.
- Vozidlá s Audio Gateway – predlžovací kábel Audio Gateway>ISO 2,5 m (položka: 1195-25-2500-0) alebo Audio Gateway>ISO 6,5 m (položka: 1195-25-6500-0).
- SWC Mercedes rôzne modely ISO/10 Pin ISO/Mini ISO (položka: 42a-1190-001).
- Vozidlá s Harman Kardon OEM systémom: Audio 20 OEM HU – adaptér aktívneho systému Mercedes Audiogateway MOST>RCA (položka: 13-1190-51).
- Vozidlá s Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáciou – SWC Mercedes CLS/E/SLK Harman Kardon Multilead Amp MOST (položka: 42xmc013-0), nastavenie času nie je podporované – odporúčané prekódovanie na Audio 20 OEM HU, ak je to možné.
Signály a zaťažiteľnosť výstupov:
- Červený: +12 V zapaľovací prúd (Klemme 15).
- Oranžový: +12 V osvetlenie (Klemme 58).
- Fialovo/biely: +12 V signál spiatočky.
- Ružový: signál rýchlosti (speed pulse).
- Zelený: GND signál parkovacej brzdy.
- Celková max. zaťažiteľnosť výstupov: 250 mA. Pri väčšom odbere použite relé – 1 relé s odporom cievky min. 75 Ω, 2 relé s odporom cievok min. 150 Ω.
Dôležité doplňujúce informácie
- Ovládanie z volantu (SWC) cez CAN Bus. Pri reimportovaných vozidlách alebo vozidlách s odlišným softvérom môže dôjsť k nekompatibilite funkcií.
- Pre plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.
Všeobecné pokyny k inštalácii
Overenie pred montážou:
- Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
- Odpojte originálne rádio (OEM HU) bez napätia.
- Skontrolujte všetky prepoje rozhraní (interface), či sú správne pripojené – bez napätia.
Pripojenie a poradie zapojenia:
- Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
- Skontrolujte konfiguráciu pripojovacieho kábla k rádiu – bez napätia.
- Pripojte kábel k rádiu podľa návodu k aftermarket zariadeniu.
- Pripojte ostatné vodiče podľa návodu k zariadeniu.
- Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
- Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
- Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
- Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.
Zmena konfigurácie rozhrania a HU kábla:
- Všetky zmeny vykonávajte bez napätia.
- Po zmene zopakujte kroky 5 až 8 uvedené vyššie.
V prípade poruchy rozhrania alebo systému vozidla:
- Znova nainštalujte originálne OEM HU.
- Spustite originálnu jednotku.
- Vyvolajte vypnutie CAN Bus systému.
- Skontrolujte HW konfiguráciu rozhrania.
- Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.
Pri úpravách zapojenia alebo vedenia kábláže:
- Zapojenie a úpravy smie vykonávať iba odborne preškolený personál.
- Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
- Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
- Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
- Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
- Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
