Adaptér ovládania tlačidiel na volante pre Mazda ACV SWC 42XMZ005-0

Adaptér ovládania tlačidiel na volante pre Mazda ACV SWC 42XMZ005-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

• Mazda 3 (BL) (05/2009 -> 09/2011) vozidlá s Panasonic OEM HU a BOSE OEM zosilňovacím systémom, vozidlá bez BOSE OEM zosilňovacieho systému inštalácia bez OEM zosilňovacieho systému ISO(m) > ISO(f) konektor, vozidlá so Sanyo Tom Tom OEM Sat Nav konektor Mazda > Sanyo pripojenie za OEM rádiom
• Mazda 3 (BL) (09/2011 -> 09/2013) vozidlá s Panasonic OEM HU a BOSE OEM zosilňovacím systémom, vozidlá bez BOSE OEM zosilňovacieho systému inštalácia bez OEM zosilňovacieho systému ISO(m) > ISO(f) konektor, vozidlá so Sanyo Tom Tom OEM Sat Nav konektor Mazda > Sanyo pripojenie za OEM rádiom
• Mazda 5 (CW) (10/2010 -> 02/2013) vozidlá s Panasonic OEM HU a BOSE OEM zosilňovacím systémom, vozidlá bez BOSE OEM zosilňovacieho systému inštalácia bez OEM zosilňovacieho systému ISO(m) > ISO(f) konektor, vozidlá so Sanyo Tom Tom OEM Sat Nav konektor Mazda > Sanyo pripojenie za priehradkou spolujazdca
• Mazda 5 (CW) (02/2013 -> 08/2015) vozidlá s Panasonic OEM HU a BOSE OEM zosilňovacím systémom, vozidlá bez BOSE OEM zosilňovacieho systému inštalácia bez OEM zosilňovacieho systému ISO(m) > ISO(f) konektor, vozidlá so Sanyo Tom Tom OEM Sat Nav konektor Mazda > Sanyo pripojenie za priehradkou spolujazdca
• Mazda 6 (GH) (05/2010 -> 02/2013) vozidlá s Panasonic OEM HU a BOSE OEM zosilňovacím systémom, vozidlá bez BOSE OEM zosilňovacieho systému inštalácia bez OEM zosilňovacieho systému ISO(m) > ISO(f) konektor

CAN Bus informácie

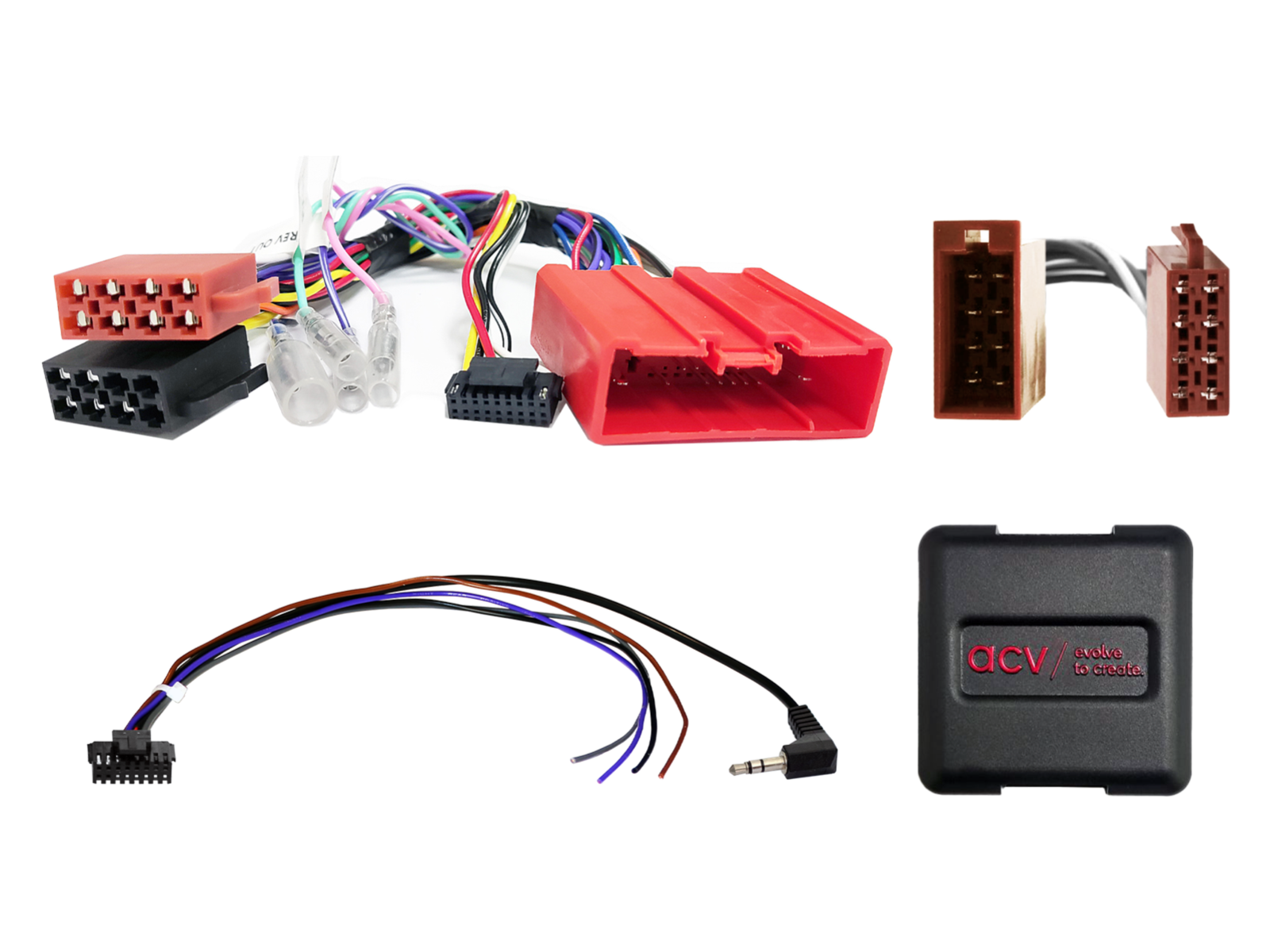

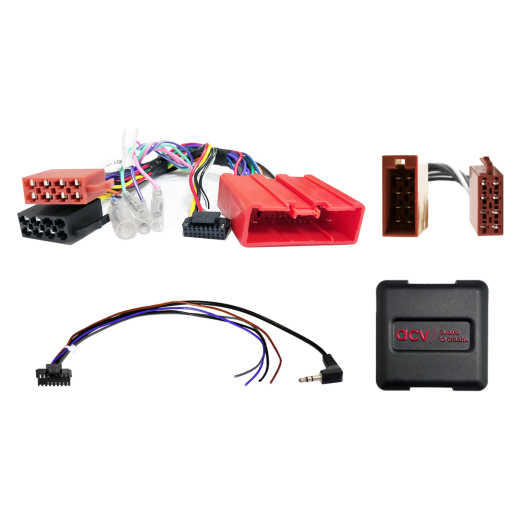

Konektory a napájanie:

• Konektor: 24 pinov Mazda.
• Konektor: OEM SWC > 3,5 mm jack / voľný vodič.
• Konektor: OEM zosilňovací systém ISO(m) > ISO(f).
• Modro/biely: +12 V remote pre zosilňovač.

Kompatibilita:

• Vozidlá s Panasonic OEM HU.
• Vozidlá s BOSE OEM zosilňovacím systémom.
• Vozidlá bez BOSE OEM zosilňovacieho systému: inštalácia bez OEM zosilňovacieho systému ISO(m) > ISO(f) konektor.
• Mazda 3 a Mazda 6 so Sanyo Tom Tom OEM sat. navigáciou: konektor Mazda > Sanyo pripojenie za OEM rádiom.
• Mazda 5 so Sanyo Tom Tom OEM sat. navigáciou: konektor Mazda > Sanyo pripojenie za priehradkou spolujazdca.

Dôležité doplňujúce informácie

• Pre úplnú aktiváciu adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Odpojte originálne rádio (OEM HU) bez napätia.
3. Skontrolujte všetky prepoje rozhraní (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

1. Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k rádiu – bez napätia.
3. Pripojte kábel k rádiu podľa návodu k aftermarketovému zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Znova nainštalujte originálne OEM HU.
• Spustite originálnu jednotku.
• Vyvolajte vypnutie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

• Zapojenie a úpravy smie vykonávať iba odborne školený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
