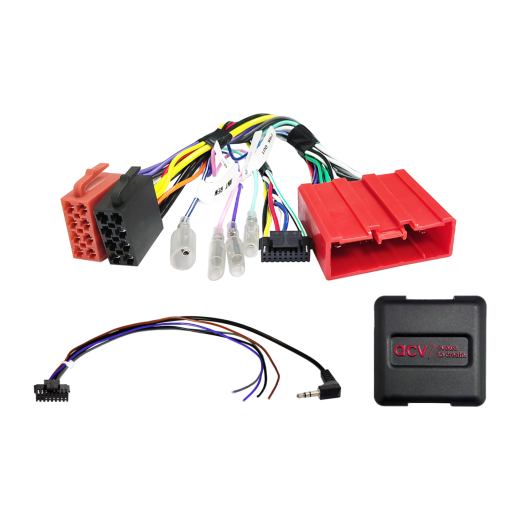

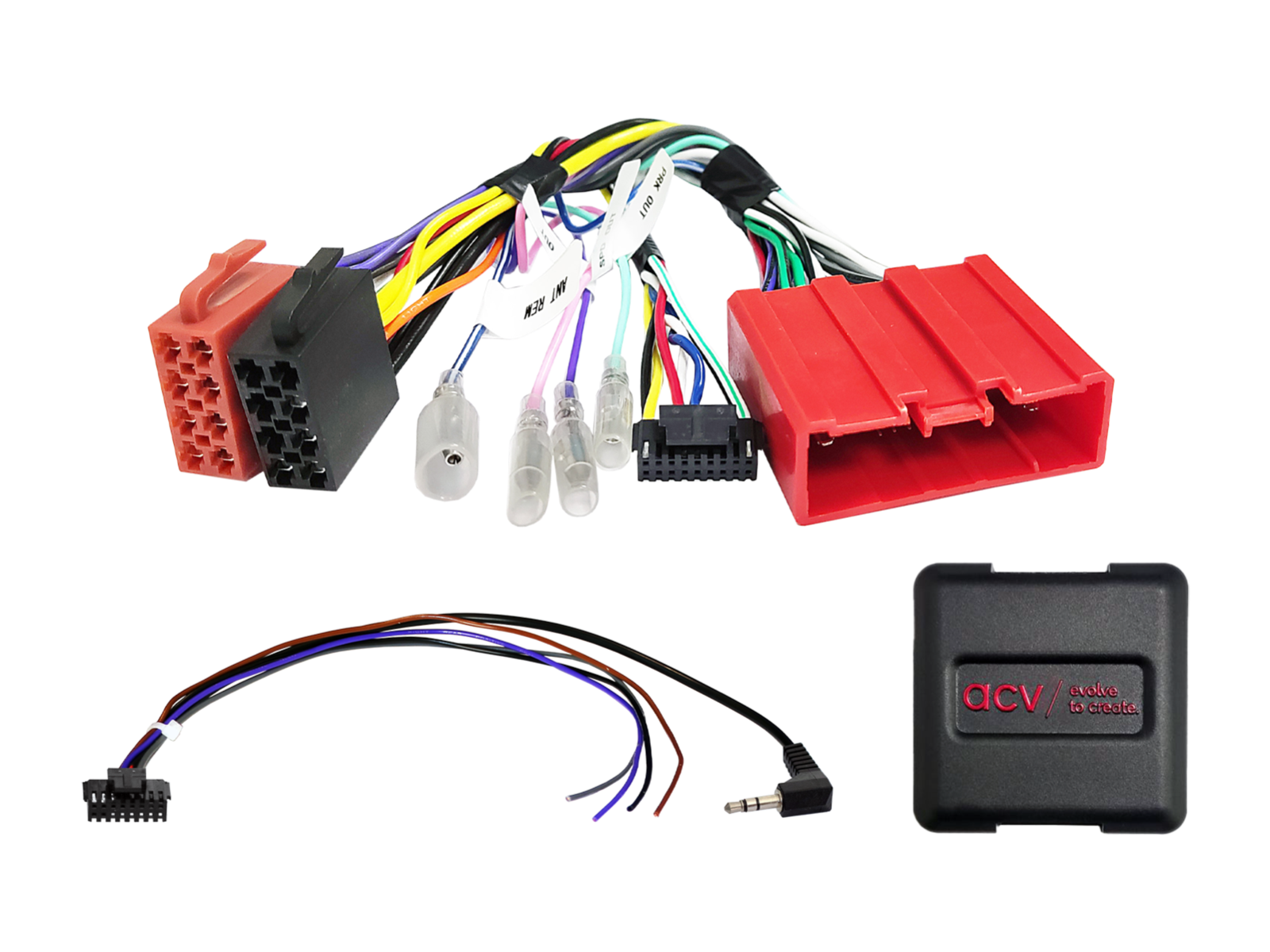

Adaptér ovládania tlačidiel na volante pre Mazda ACV SWC 42XMZ003-0

Adaptér ovládania tlačidiel na volante pre Mazda ACV SWC 42XMZ003-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novozainštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre vozidlá

• Mazda 6 (GH) (02/2008 -> 04/2010) vozidlá s Panasonic / Matsuchita CQ-EM4771AT OEM HU bez OEM zosilňovacieho systému BOSE.
• Mazda 6 hatchback (GH) (02/2008 -> 04/2010) vozidlá s Panasonic / Matsuchita CQ-EM4771AT OEM HU bez OEM zosilňovacieho systému BOSE.
• Mazda 6 estate (GH) (04/2008 -> 04/2010) vozidlá s Panasonic / Matsuchita CQ-EM4771AT OEM HU bez OEM zosilňovacieho systému BOSE.

Informácie CAN Bus

Konektory a napájanie:

• Konektor: 24-pinový Mazda.
• Konektor: OEM SWC > 3,5 mm jack / voľný vodič.

Kompatibilita:

• Vozidlá s Panasonic / Matsuchita CQ-EM4771AT OEM HU.
• Vozidlá bez OEM zosilňovacieho systému BOSE.
• Podporované nastavenie dátumu/času.
• Podporované nastavenie palubného počítača (trip settings).

Dôležité doplňujúce informácie

• K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Odpojte originálne rádio (OEM HU) bez napätia.
3. Skontrolujte všetky prepojenia rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

1. Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k rádiu – bez napätia.
3. Pripojte kábel k rádiu podľa návodu k aftermarketovému zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
6. Urobte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Znovu nainštalujte originálne OEM HU.
• Spustite originálnu jednotku.
• Vyvolajte vypnutie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

• Zapojenie a úpravy smie vykonávať iba odborne školený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy vopred osadenej kábláže môžu viesť k strate záruky produktu.
