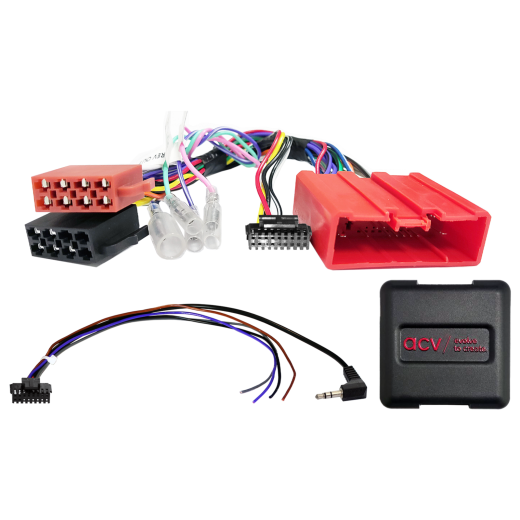

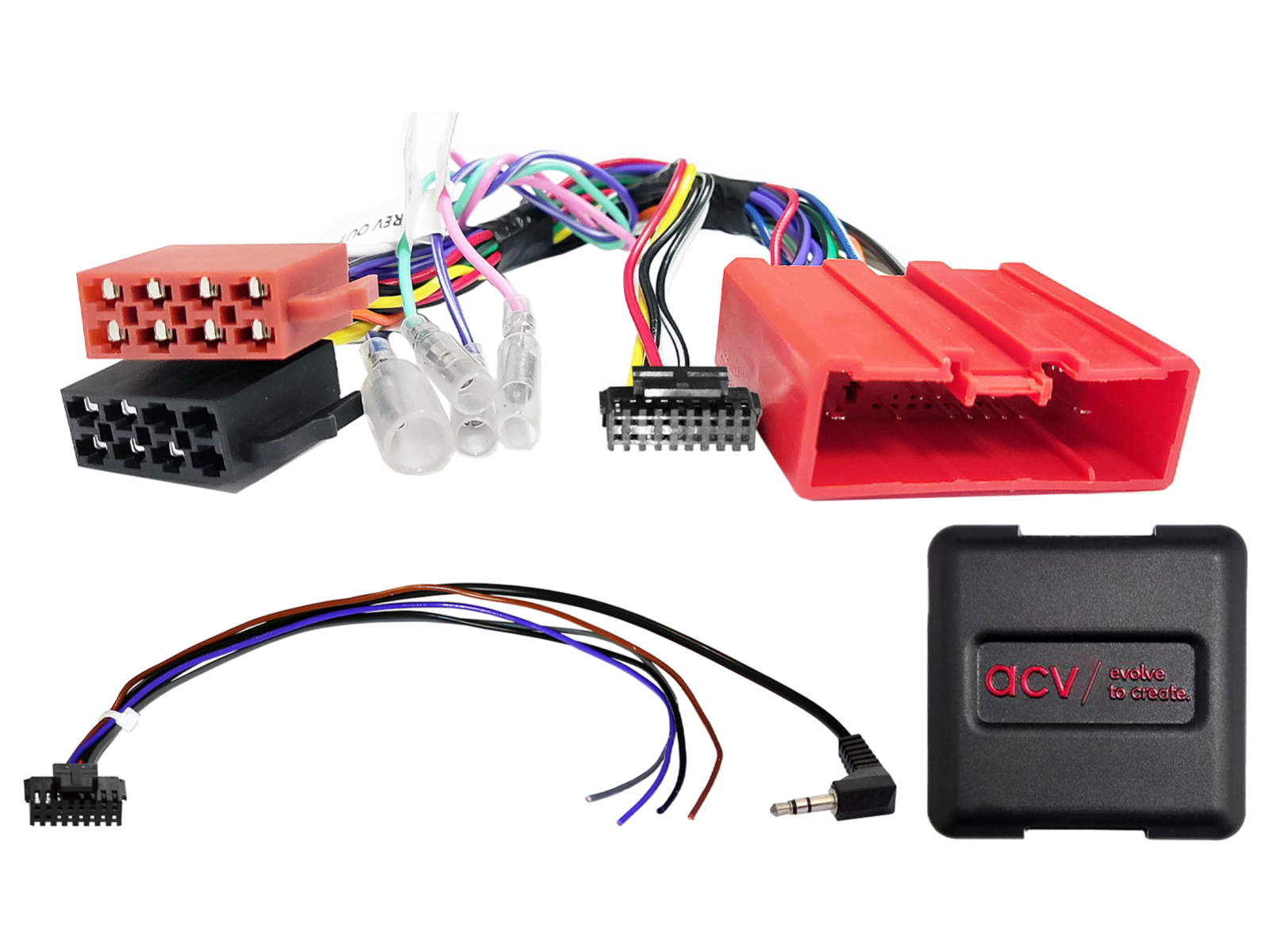

Adaptér ovládania tlačidiel na volante pre Mazda ACV SWC 42XMZ002-0

Adaptér ovládania tlačidiel na volante pre Mazda

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarket jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

• Mazda 2 (DY) (04/2003 -> 10/2007)
• Mazda 2 (DE) (10/2007 -> 05/2015) vozidlá s Panasonic OEM HU
• Mazda 3 (BK) (01/2004 -> 03/2009)
• Mazda 3 (BL) (05/2009 -> 09/2013)
• Mazda 5 (CR) (06/2005 -> 10/2010) vozidlá s Panasonic OEM HU
• Mazda 5 (CW) (10/2010 -> 08/2015) vozidlá s Panasonic OEM HU
• Mazda 6 (GG/GY) (06/2002 -> 02/2008)
• Mazda 6 (GJ) (02/2013 -> 02/2015)
• Mazda 626 (GF/GW) (06/1997 -> 07/2002)
• Mazda B-Serie II Pickup (07/1999 -> 11/2006)
• Mazda BT-50 (01/2007 -> 07/2012)
• Mazda CX-5 (GH) (04/2012 -> 02/2015)
• Mazda CX-7 (ER) (10/2007 -> 09/2009)
• Mazda CX-7 (ER) (10/2009 -> 09/2013)
• Mazda Demio (DW) (08/1998 -> 08/2003)
• Mazda MPV (LW) (12/2000 -> 11/2005)
• Mazda MX-5 (NB) (04/1998 -> 08/2005) vozidlá s Panasonic OEM HU
• Mazda MX-5 (NC) (10/2005 -> 02/2009) vozidlá s Panasonic OEM HU
• Mazda MX-5 (NC) (02/2009 -> 07/2015) vozidlá s Panasonic OEM HU
• Mazda Premacy (CP) (06/1999 -> 05/2005)
• Mazda RX-8 (SE) (04/2003 -> 10/2010)
• Mazda Tribute (EP) (09/2000 -> 11/2005)

CAN Bus informácie

Konektory a napájanie:

• Konektor: 24 pin Mazda
• Konektor: OEM SWC > 3,5 mm jack / voľný vodič
• Modro/biely vodič: +12V ovládanie zosilňovača (amp remote)

Kompatibilita:

• Vozidlá s/bez BOSE OEM zosilňovacieho systému – pre vozidlá s BOSE OEM zosilňovačom použite vhodný adaptér
• Vozidlá s CAN Bus nepodporujú nastavenie faderu
• Nepodporuje sa zobrazenie teploty
• Nepodporuje sa nastavenie dátumu/času

Dôležité doplňujúce informácie

• Pre plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Odpojte originálne rádio (OEM HU) bez napätia.
3. Skontrolujte všetky prepoje rozhraní (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

1. Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k rádiu – bez napätia.
3. Pripojte kábel k rádiu podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Opätovne nainštalujte originálnu OEM HU.
• Spustite originálnu jednotku.
• Vyvolajte vypnutie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

• Zapojenie a úpravy smie vykonávať len odborne vyškolený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez záruky vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
