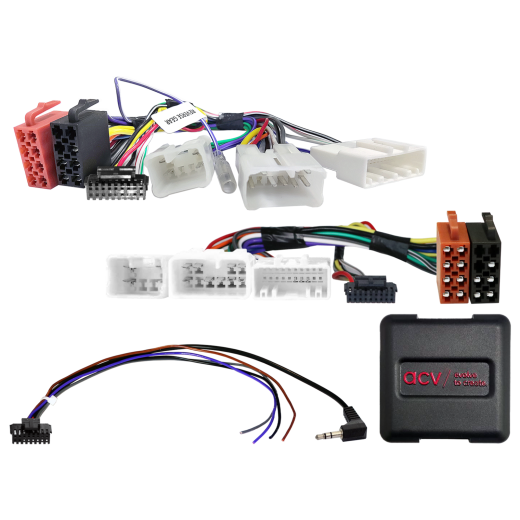

Adaptér ovládania tlačidiel na volante pre Lexus / Toyota ACV SWC 42XTY00C-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Lexus IS (XE1) (10/2001 -> 11/2005) - pôvodné OEM autorádio.
Lexus IS (XE2) (12/2005 -> 11/2008) - pôvodné OEM autorádio.
Lexus IS Cabriolet (XE2) (07/2009 -> 11/2010) - pôvodné OEM autorádio.
Lexus IS (XE2) (11/2008 -> 11/2010) - pôvodné OEM autorádio.
Lexus IS Cabriolet (XE2) (11/2010 -> 10/2013) - pôvodné OEM autorádio.

Toyota 4Runner (2002 -> 2009) - pôvodné OEM autorádio.
Toyota Auris (E150) (07/2007 -> 03/2010) - pôvodné OEM autorádio.
Toyota Auris (E150) (03/2010 -> 01/2013) - pôvodné OEM autorádio.
Toyota Avanza (2003 -> 2011) - pôvodné OEM autorádio.
Toyota Avensis (T25) (01/2003 -> 06/2006) - pôvodné OEM autorádio.
Toyota Avensis (T25) (06/2006 -> 01/2009) - pôvodné OEM autorádio.
Toyota Avensis (T27) (01/2009 -> 12/2011) - pôvodné OEM autorádio.
Toyota Avensis (T27) (01/2012 -> 06/2015) - pôvodné OEM autorádio.
Toyota Camry (2007 -> 2011) - pôvodné OEM autorádio.
Toyota Celica (T23) (10/1999 -> 01/2006) - pôvodné OEM autorádio.
Toyota Corolla (E120) (01/2002 -> 07/2004) - pôvodné OEM autor Rádio.
Toyota Corolla (E120) (07/2004 -> 02/2007) - pôvodné OEM autorádio.
Toyota Corolla (E170) (04/2014 -> 12/2016) - pôvodné OEM autorádio.
Toyota Corolla Verso (R1) (05/2004 -> 06/2007) - pôvodné OEM autorádio.
Toyota Corolla Verso (R1) (07/2007 -> 04/2009) - pôvodné OEM autorádio.
Toyota Estima (2006 -> 2016) - pôvodné OEM autorádio.
Toyota FJ Cruiser (2001 -> 2007) - pôvodné OEM autorádio.
Toyota Fortuner (2011 -> 2015) - pôvodné OEM autorádio.
Toyota Hiace (H1) (11/2006 -> 10/2010) - pôvodné OEM autorádio.
Toyota Hilux (N25) (10/2005 -> 11/2008) - pôvodné OEM autorádio.
Toyota Hilux (N25) (11/2008 -> 12/2011) - pôvodné OEM autorádio.
Toyota Hilux (N25) (12/2011 -> 08/2016) - pôvodné OEM autorádio.
Toyota Hilux (AN1P) (11/2016 -> 09/2020) - pôvodné OEM autorádio.
Toyota Hilux (AN1P) (10/2020 -> 2025) - pôvodné OEM autor Rádio.
Toyota Innova (2006 -> 2011) - pôvodné OEM autorádio.
Toyota Innova (2011 -> 2015) - pôvodné OEM autor rádio.
Toyota Landcruiser (J12) (01/2003 -> 01/2009) - pôvodné OEM autorádio.
Toyota Matrix (2003 -> 2014) - pôvodné OEM autor rádio.
Toyota MR2 (W3) (04/2000 -> 03/2003) - pôvodné OEM autorádio.
Toyota Prado (2003 -> 2009) - pôvodné OEM autor rádio.
Toyota Previa (2006 -> 2019) - pôvodné OEM autor rádio.
Toyota Prius (ZVW30/ZVW35) (06/2009 -> 04/2012) - pôvodné OEM autor rádio.
Toyota Prius (ZVW30/ZVW35) (04/2012 -> 02/2016) - pôvodné OEM autor rádio.
Toyota Prius+ (XW3/XW4) (06/2012 -> 01/2015) - pôvodné OEM autor rádio.
Toyota RAV4 (XA2) (10/2000 -> 12/2003) - pôvodné OEM autor rádio.
Toyota RAV4 (XA2) (12/2003 -> 01/2006) - pôvodné OEM autor rádio.
Toyota RAV4 (XA3) (03/2006 -> 04/2009) - pôvodné OEM autor rádio.
Toyota RAV4 (XA3) (04/2009 -> 05/2010) - pôvodné OEM autor rádio.
Toyota RAV4 (XA3) (05/2010 -> 02/2013) - pôvodné OEM autor rádio.
Toyota RAV4 (XA3/XA4) (04/2013 -> 01/2016) - pôvodné OEM autor rádio.
Toyota RAV4 (XA3/XA4) (01/2016 -> 12/2018) - pôvodné OEM autor rádio.
Toyota Verso (AR2) (04/2009 -> 01/2013) - pôvodné OEM autor rádio.
Toyota Verso (AR2) (04/2013 -> 06/2018) - pôvodné OEM autor rádio.
Toyota Verso-S (XP12) (03/2011 -> 07/2014) - pôvodné OEM autor rádio.
Toyota Verso-S (XP12) (07/2014 -> 12/2015) - pôvodné OEM autor rádio.
Toyota Vios (2003 -> 2007) - pôvodné OEM autor rádio.
Toyota Yaris (XP9) (01/2006 -> 01/2009) - pôvodné OEM autor rádio.
Toyota Yaris (XP9) (01/2009 -> 10/2011) - pôvodné OEM autor rádio.
Toyota Yaris (XP13) (11/2011 -> 08/2014) - pôvodné OEM autor rádio.
Toyota Yaris (XP13) (09/2014 -> 03/2017) - pôvodné OEM autor rádio.
Toyota Yaris (XP13) (04/2017 -> 08/2020) - pôvodné OEM autor rádio.
Toyota Yaris (XP150) (2013 -> 2023) - pôvodné OEM autor rádio.

Informácie CAN Bus

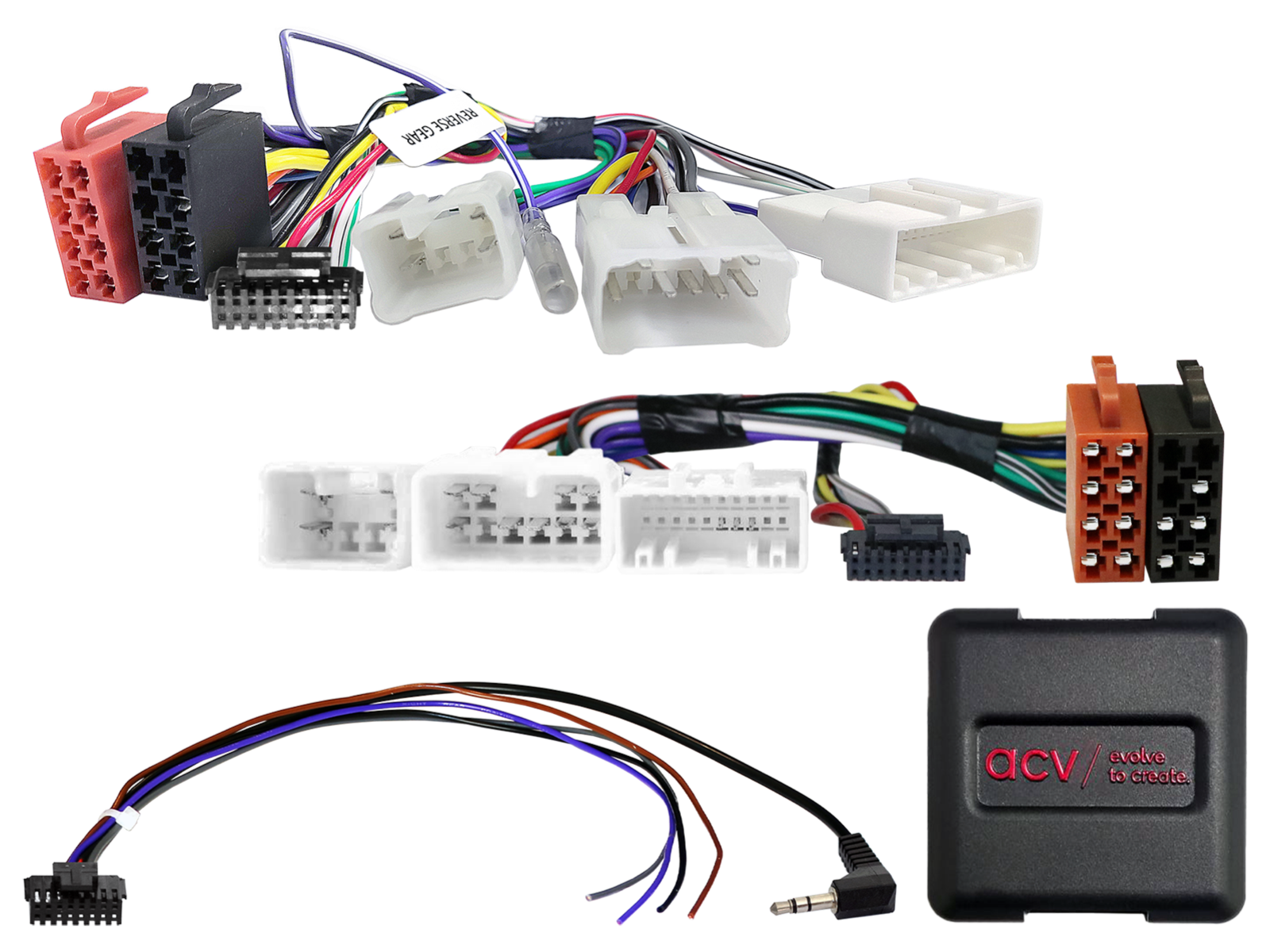

Konektory a napájanie:

Konektory: 10pin / 6pin / 20pin alebo 28pin Toyota.
Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič na vstup SWC autorádia.
Kompatibilný s OEM cúvacou kamerou (podľa varianty).

Nastavenie:

Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky (podľa dokumentácie).

Kompatibilita s vozidlami:

Vozidlá bez OEM zosilňovačov JBL / JBL Synthesis / Mark Levinson.
Vozidlá bez OEM 360° kamerového systému.

Špeciálne prípady a upozornenia:

Pri vozidlách s 18pinovým CN700 LAN konektorom je potrebné overiť zapojenie SWC signálov na 8pinovom CN800 konektore.
Pin 6: SWC GND, Pin 7: SWC1, Pin 8: SWC2.

Dôležité doplňujúce informácie

Kompatibilné s aftermarket autorádiami s analógovým vstupom pre ovládanie z volantu.
Na plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Nastavte a skontrolujte HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény atď.).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znova nainštalujte originálne OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

Zapojenie a úpravy smie vykonávať iba odborne školený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
