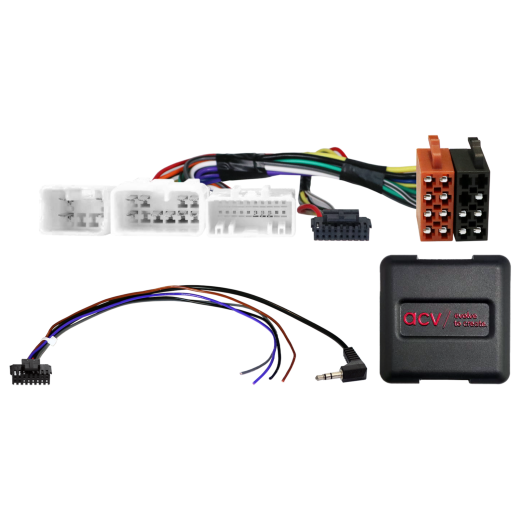

Adaptér ovládania tlačidiel na volante pre Lexus / Toyota ACV SWC 42XTY001-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo náhrade niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Lexus IS (XE1) (10/2001 -> 11/2005) - pôvodné autorádio OEM.
Lexus IS (XE2) (12/2005 -> 11/2008) - pôvodné autorádio OEM.
Lexus IS Cabriolet (XE2) (07/2009 -> 11/2010) - pôvodné autorádio OEM.
Lexus IS (XE2) (11/2008 -> 11/2010) - pôvodné autorádio OEM.
Lexus IS Cabriolet (XE2) (11/2010 -> 10/2013) - pôvodné autorádio OEM.

Toyota 4Runner (2002 -> 2009) - pôvodné autorádio OEM.
Toyota Auris (E150) (07/2007 -> 03/2010) - pôvodné autorádio OEM.
Toyota Avanza (2003 -> 2011) - pôvodné autorádio OEM.
Toyota Avensis (T25) (01/2003 -> 06/2006) - pôvodné autorádio OEM.
Toyota Avensis (T25) (06/2006 -> 01/2009) - pôvodné autorádio OEM.
Toyota Avensis (T27) (01/2009 -> 12/2011) - pôvodné autorádio OEM.
Toyota Camry (2007 -> 2011) - pôvodné autorádio OEM.
Toyota Celica (T23) (10/1999 -> 01/2006) - pôvodné autorádio OEM.
Toyota Corolla (E120) (01/2002 -> 07/2004) - pôvodné autorádio OEM.
Toyota Corolla (E120) (07/2004 -> 02/2007) - pôvodné autorádio OEM.
Toyota Corolla Verso (R1) (05/2004 -> 06/2007) - pôvodné autorádio OEM.
Toyota Corolla Verso (R1) (07/2007 -> 04/2009) - pôvodné autorádio OEM.
Toyota Estima (2006 -> 2016) - pôvodné autorádio OEM.
Toyota FJ Cruiser (2001 -> 2007) - pôvodné autorádio OEM.
Toyota Hiace (H1) (11/2006 -> 10/2010) - pôvodné autorádio OEM.
Toyota Hilux (N25) (10/2005 -> 11/2008) - pôvodné autorádio OEM.
Toyota Hilux (N25) (11/2008 -> 12/2011) - pôvodné autorádio OEM.
Toyota Innova (2006 -> 2015) - pôvodné autorádio OEM.
Toyota Landcruiser (J12) (01/2003 -> 01/2009) - pôvodné autorádio OEM.
Toyota Matrix (2003 -> 2014) - pôvodné autorádio OEM.
Toyota MR2 (W3) (04/2000 -> 03/2003) - pôvodné autorádio OEM.
Toyota Prado (2003 -> 2009) - pôvodné autorádio OEM.
Toyota Previa (2006 -> 2019) - pôvodné autorádio OEM.
Toyota Prius (ZVW30/ZVW35/XW3) (06/2009 -> 04/2012) - pôvodné autorádio OEM.
Toyota RAV4 (XA2) (10/2000 -> 12/2003) - pôvodné autorádio OEM.
Toyota RAV4 (XA2) (12/2003 -> 01/2006) - pôvodné autorádio OEM.
Toyota RAV4 (XA3) (03/2006 -> 04/2009) - pôvodné autorádio OEM.
Toyota RAV4 (XA3) (04/2009 -> 05/2010) - pôvodné autorádio OEM.
Toyota Yaris (XP9) (01/2006 -> 01/2009) - pôvodné autorádio OEM.
Toyota Yaris (XP9) (01/2009 -> 10/2011) - pôvodné autorádio OEM.
Toyota Vios (2003 -> 2007) - pôvodné autorádio OEM.

Informácie o CAN Bus

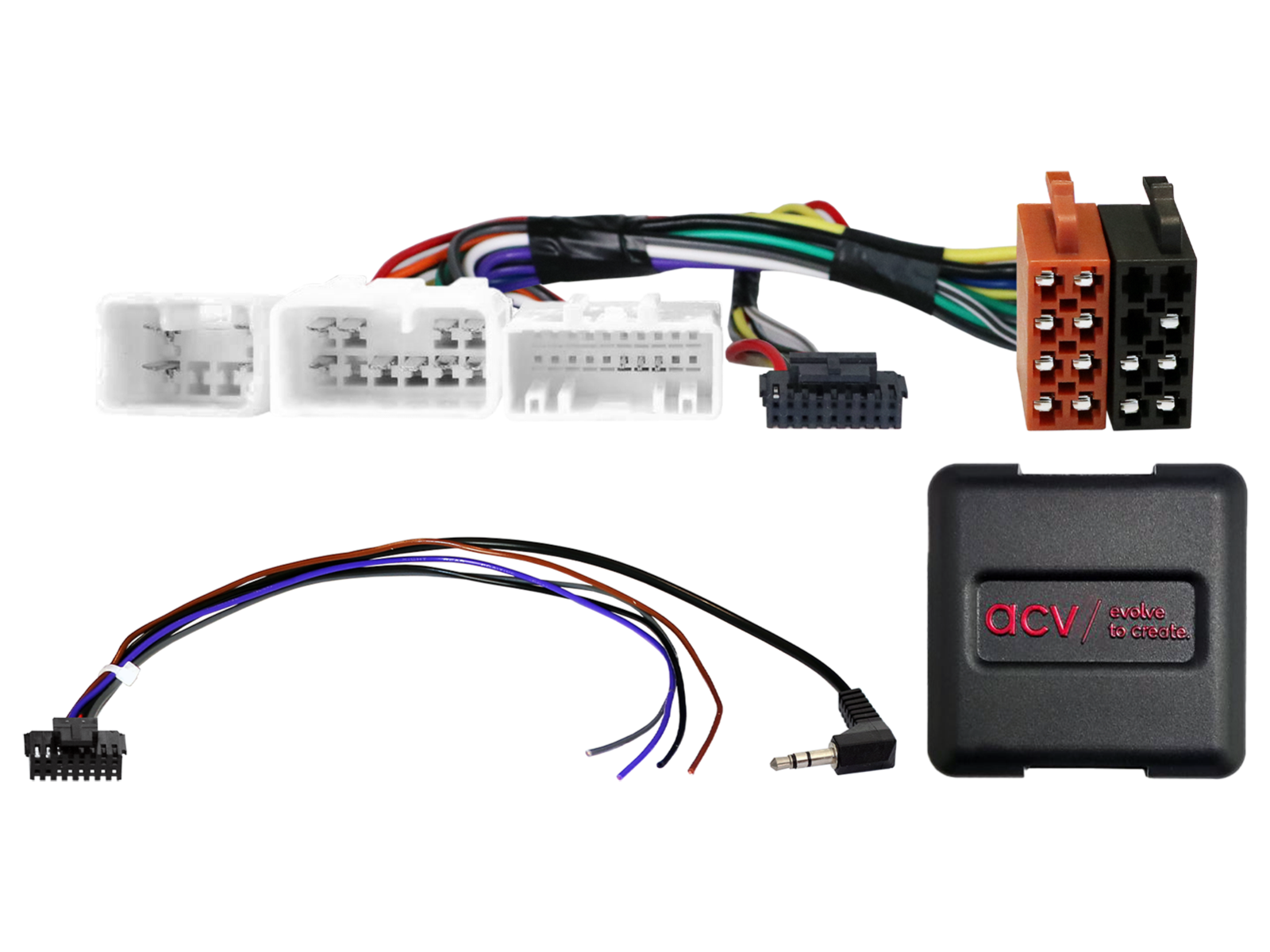

Konektory a napájanie:

Konektory: Toyota 10pin / 6pin / 20pin.
Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič na vstup SWC autorádia.
Vozidlá s 18pinovým CN700 LAN konektorom: ovládanie volantu na 8pin CN800 konektore (Pin 6: SWC GND, Pin 7: SWC 1, Pin 8: SWC 2) – pred pripojením je potrebné odmerať.

Nastavenie:

Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky (pozri BDA).

Kompatibilita s vozidlami:

Vozidlá s OEM jednotkami Matsushita / Fujitsu Ten.
Vozidlá bez OEM zosilňovačov JBL / JBL Synthesis / Mark Levinson.
Vozidlá bez 18pinového CN700 LAN konektora (inak pozri vyššie).

Špeciálne prípady a upozornenia:

Vozidlá na hranici modelového roku vyžadujú káblový zväzok 20pin + 28pin (položka: 42xty00c).
Reimportované vozidlá alebo vozidlá s odlišným softvérom môžu mať obmedzenú funkčnosť.

Dôležité doplňujúce informácie

Kompatibilné s aftermarket autorádiami s analógovým vstupom pre ovládanie z volantu.
Pre úplnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavným jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Nastavte a skontrolujte HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény atď.).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znova nainštalujte originálne OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.

Při úpravách zapojenia alebo vedenia kábláže:

Zapojenie a úpravy smie vykonávať iba odborne školený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy predom osadeného káblovania môžu viesť k strate záruky produktu.
